Электрооборудование (1) — HITACHI ZR420JC

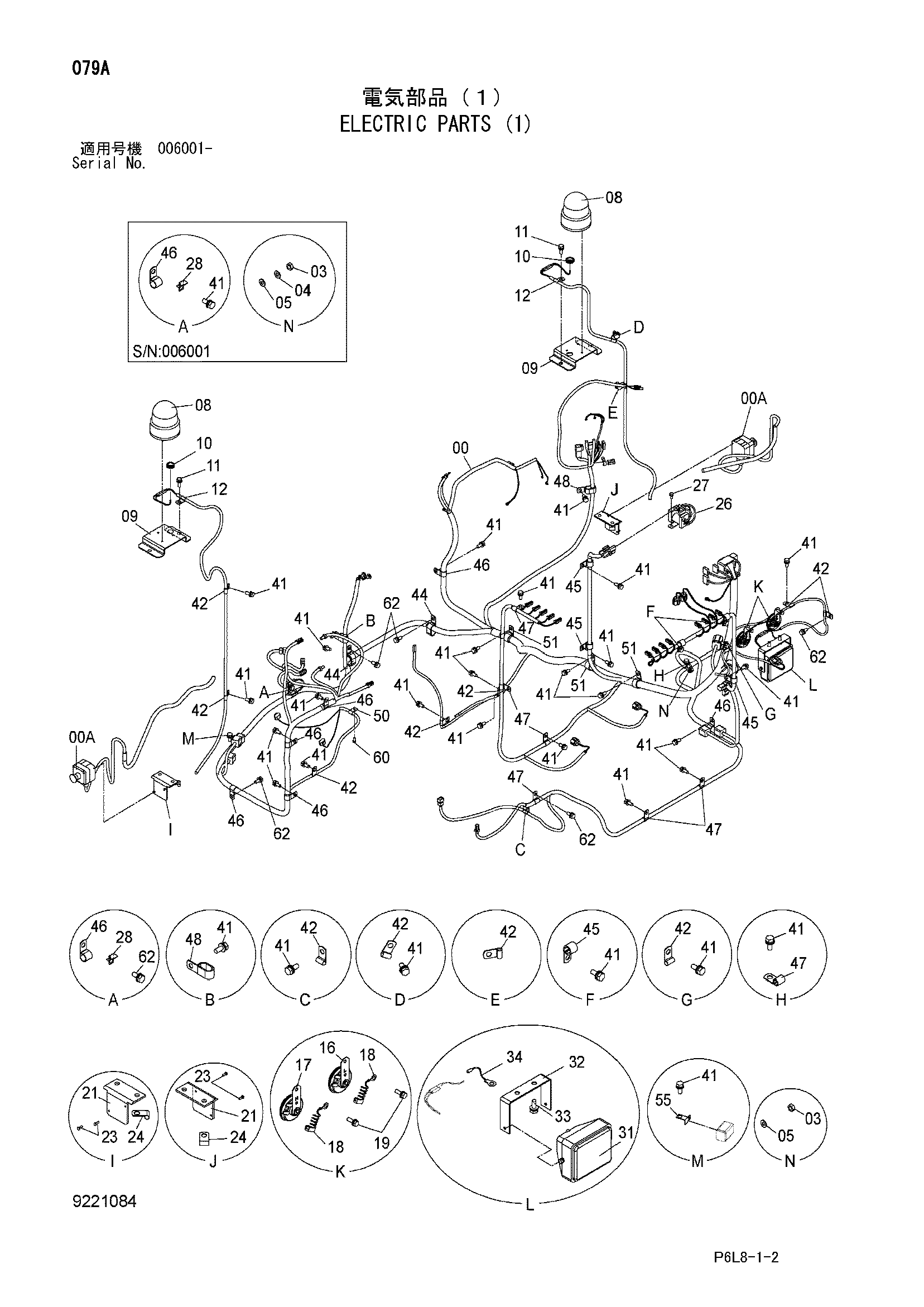

Заводская схема «Электрооборудование (1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004807 | Жгут проводов | 1 |
| 00A | 4450175 | Выключатель | 2 |
| 03 | J950010 | Гайка | 1 |
| 04 | A590910 | Пружинная шайба | 1 |
| 05 | A590110 | Плоская шайба | 1 |
| 08 | 4429413 | Фонарь воркинг | 2 |
| 08A | 4650346 | Крышка | 1 |
| 09 | 4235958 | Кронштейн | 2 |
| 10 | 94-2816 | Резиновая втулка | 2 |
| 11 | J271030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4190261 | Зажим | 2 |
| 16 | 4439228 | Звуковой сигнал | 1 |
| 17 | 4439229 | Звуковой сигнал | 1 |
| 18 | 4254603 | Жгут проводов | 2 |
| 19 | J260825 | Болт с шайбой | 2 |
| 19A | J900825 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 4447460 | Кронштейн | 2 |
| 23 | J450412 | Винт с шайбой | 4 |
| 24 | 4190261 | Зажим | 2 |
| 26 | 4452158 | Реле | 1 |
| 27 | J260816 | Болт с шайбой | 2 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | 4257159 | Кронштейн | 1 |
| 31 | 4274478 | Фара | 1 |
| 31A | 4285646 | Рассеиватель | 1 |
| 31B | 4285647 | Обод | 1 |
| 31C | 4285648 | Лампа | 1 |
| 31D | 4288342 | Прокладка | 1 |
| 31E | J900616 | Болт | 2 |
| 32 | 4447521 | Кронштейн | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4345263 | Жгут проводов | 1 |
| 41 | J271020 | Болт с шайбой | 33 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4190261 | Зажим (10) | 11 |
| 44 | 4190266 | Зажим (22X2) | 2 |
| 45 | 4190273 | Зажим (18) | 5 |
| 46 | 4190274 | Зажим (20) | 7 |
| 47 | 4190275 | Зажим (14) | 7 |
| 48 | 4190282 | Зажим (18X2) | 2 |
| 50 | 4000856 | Зажим трубка (12) | 1 |
| 51 | 4192035 | Зажим (28) | 3 |
| 55 | 4418301 | Кронштейн | 1 |
| 60 | J260616 | Болт с шайбой | 1 |
| 60A | J900616 | Болт | 1 |
| 60B | A590106 | Плоская шайба | 1 |
| 62 | J271020 | Болт с шайбой | 5 |
| 62 | J271020 | Болт с шайбой | 6 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
