Экран дривинг устройство — HITACHI ZR420JC

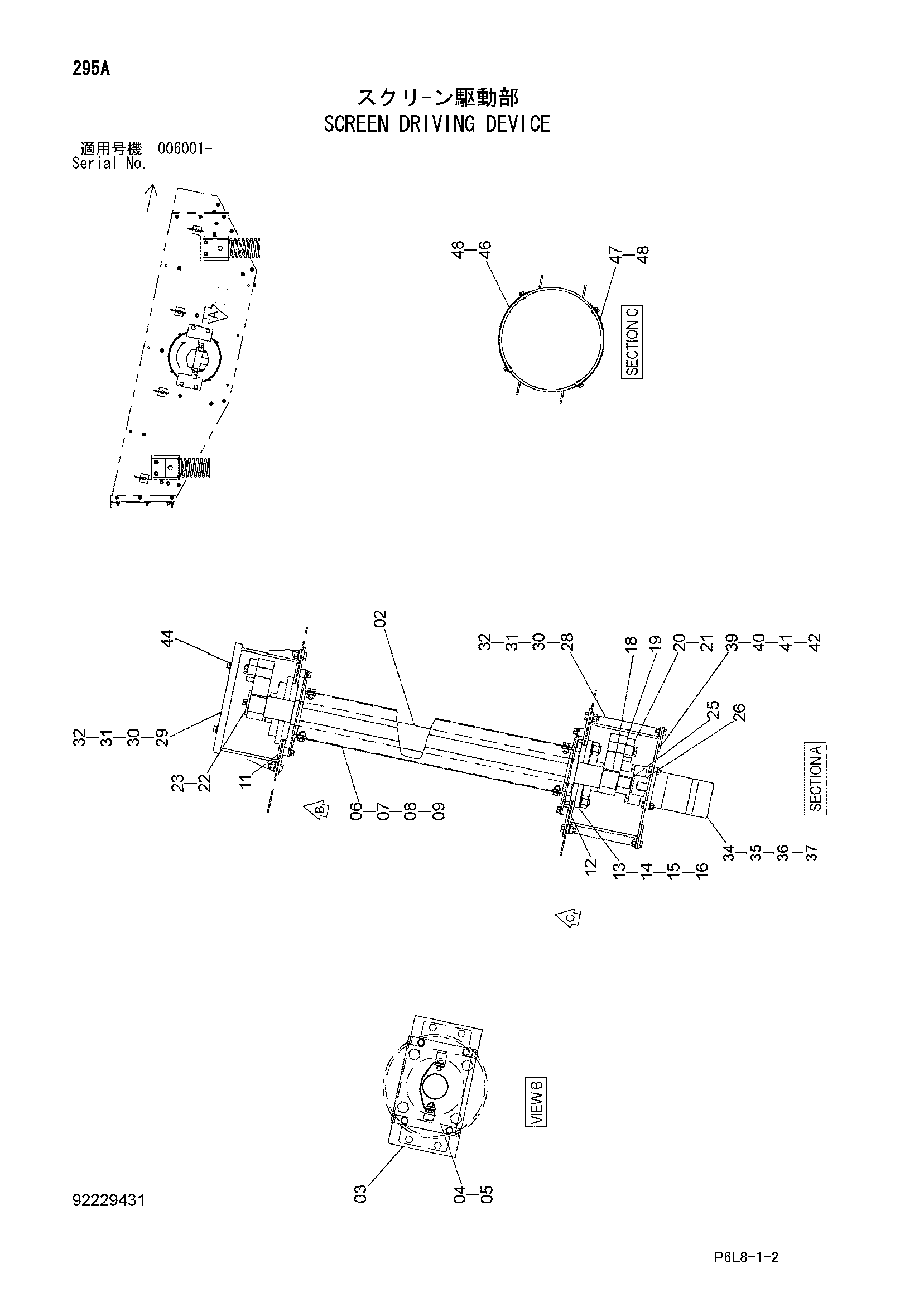

Заводская схема «Экран дривинг устройство» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3096889 | Вал | 1 |
| 03 | 8090370 | Кронштейн | 2 |
| 04 | 8090369 | Кронштейн | 2 |
| 05 | J021020 | Болт с шайбой | 8 |
| 05 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 06 | 3096888 | Крышка | 1 |
| 07 | J901025 | Болт | 4 |
| 08 | A590110 | Плоская шайба | 8 |
| 09 | J950010 | Гайка | 4 |
| 11 | 4485151 | Пластина | 1 |
| 12 | 4485152 | Пластина | 1 |
| 13 | 4485150 | Подшипник. блок | 2 |
| 14 | J922060 | Болт | 8 |
| 15 | A590120 | Плоская шайба | 8 |
| 16 | J950020 | Гайка | 8 |
| 18 | 94-2305 | Шпонка | 2 |
| 19 | 3096890 | Груз | 2 |
| 20 | 9759968 | Груз | 2 |
| 21 | J011245 | Болт с шайбой | 4 |
| 21 | J271245 замена: J901245 | Болт с шайбой | 4 |
| 22 | 4485144 | Пластина | 1 |
| 23 | J021020 | Болт с шайбой | 1 |
| 23 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 25 | 94-2275 | Шпонка | 1 |
| 26 | 4467260 | Муфта резиновый | 1 |
| 28 | 7043959 | Крышка | 1 |
| 29 | 8090372 | Крышка | 1 |
| 30 | J901235 | Болт | 8 |
| 31 | A590112 | Плоская шайба | 8 |
| 32 | J950012 | Гайка | 8 |
| 34 | 4485372 | Гидромотор | 1 |
| 35 | J901030 | Болт | 2 |
| 36 | A590110 | Плоская шайба | 2 |
| 37 | J950010 | Гайка | 2 |
| 39 | 8090392 | Крышка | 1 |
| 40 | J901225 | Болт | 4 |
| 41 | A590112 | Плоская шайба | 4 |
| 42 | J950012 | Гайка | 4 |
| 44 | J021020 | Болт с шайбой | 4 |
| 44 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 46 | 3099782 | Крышка | 1 |
| 47 | 3099461 | Крышка | 1 |
| 48 | J020816 | Болт с шайбой | 8 |
| 48 | J260816 замена: J900816 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
