Принадлежности трубопроводы (2) — HITACHI ZR420JC

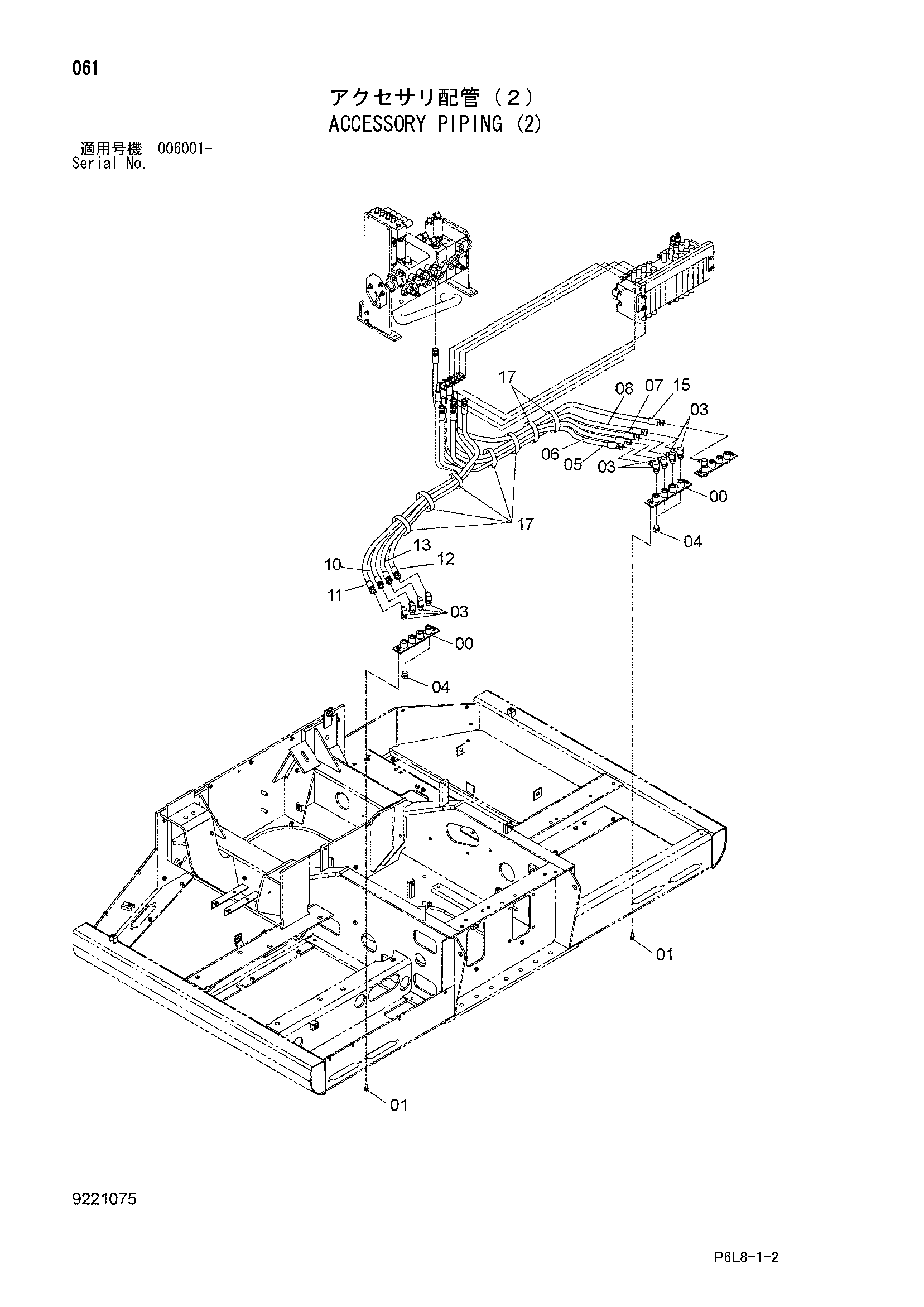

Заводская схема «Принадлежности трубопроводы (2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078865 | Пластина | 2 |
| 01 | J021030 | Болт с шайбой | 4 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 03 | A852344 | Угловой штуцер | 8 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A885004 | Пробка | 8 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4488026 | Шланг | 1 |
| 06 | 4488009 | Шланг | 1 |
| 07 | 4488028 | Шланг | 1 |
| 08 | 4488010 | Шланг | 1 |
| 10 | 4488029 | Шланг | 1 |
| 11 | 4488011 | Шланг | 1 |
| 12 | 4488030 | Шланг | 1 |
| 13 | 4488012 | Шланг | 1 |
| 15 | 4479197 | Шланг | 1 |
| 17 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
