Ход дистанционный управление — HITACHI ZR420JC

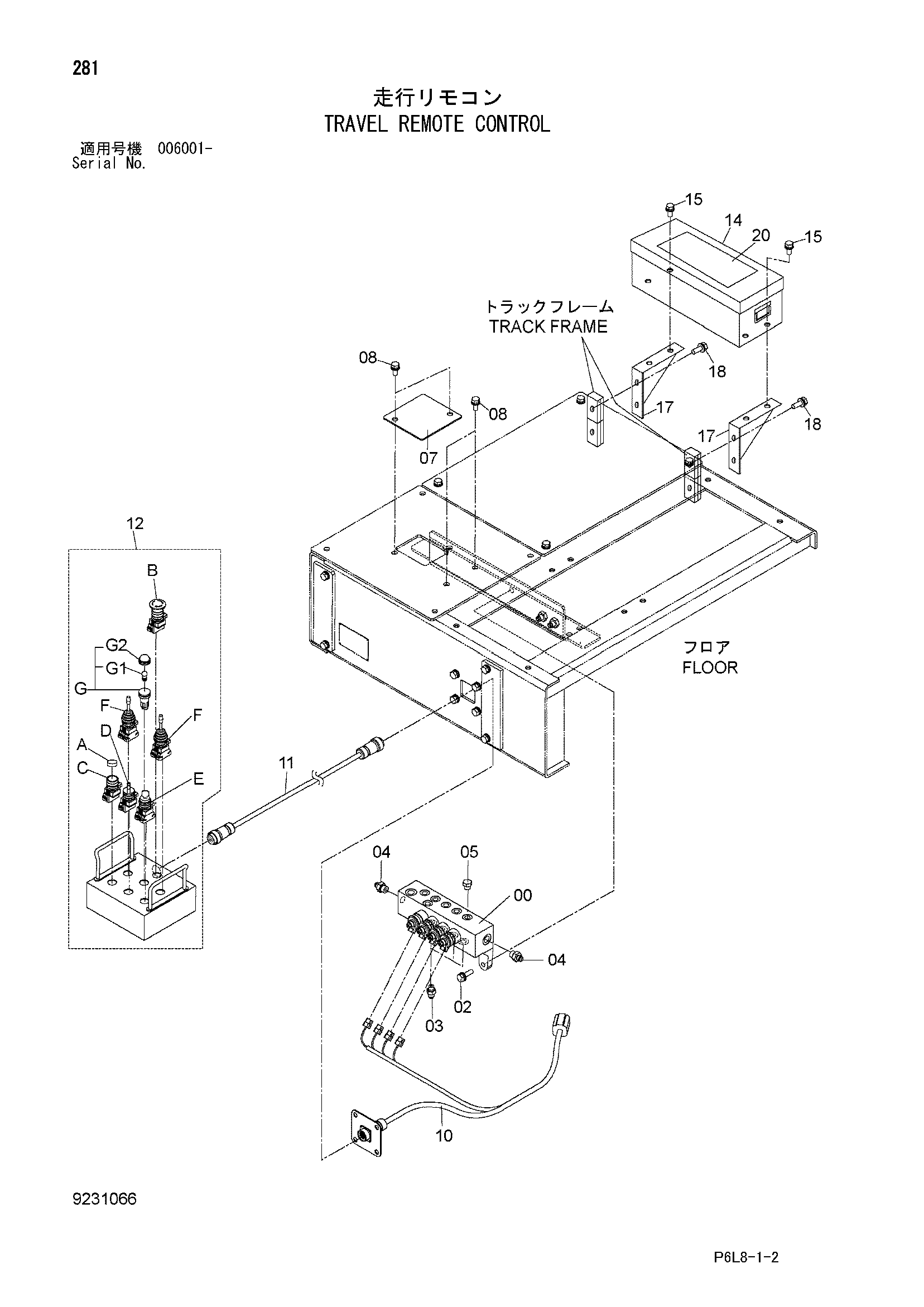

Заводская схема «Ход дистанционный управление» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218228 | Электромагнитный клапан | 1 |
| 01 | J271035 | Болт с шайбой | 2 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852123 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852133 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A885002 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4609308 | Крышка | 1 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 2049777 | Жгут проводов | 1 |
| 11 | 4602144 | Трос | 1 |
| 11 | 4604657 | Трос | 1 |
| 12 | 4602143 | Короб управление | 1 |
| 12A | 4601241 | Крышка резиновый | 1 |
| 12B | 4482375 | Выключатель | 1 |
| 12C | 4601231 | Выключатель пусхбут.(вхите) | 1 |
| 12D | 4482197 | Выключатель | 1 |
| 12E | 4615479 | Выключатель поворотный | 1 |
| 12F | 4615478 | Выключатель | 2 |
| 12G | 4615480 | Лумп пилотный | 1 |
| 12G1 | 4615483 | Лампа | 1 |
| 12G2 | 4615481 | Рассеиватель | 1 |
| 14 | 4020952 | Ящик для инструментов | 1 |
| 15 | J281030 | Болт с шайбой | 4 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 3103970 | Кронштейн | 2 |
| 18 | J271230 | Болт с шайбой | 4 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 2052198 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
