Гидрораспределитель (основной) — HITACHI ZR420JC

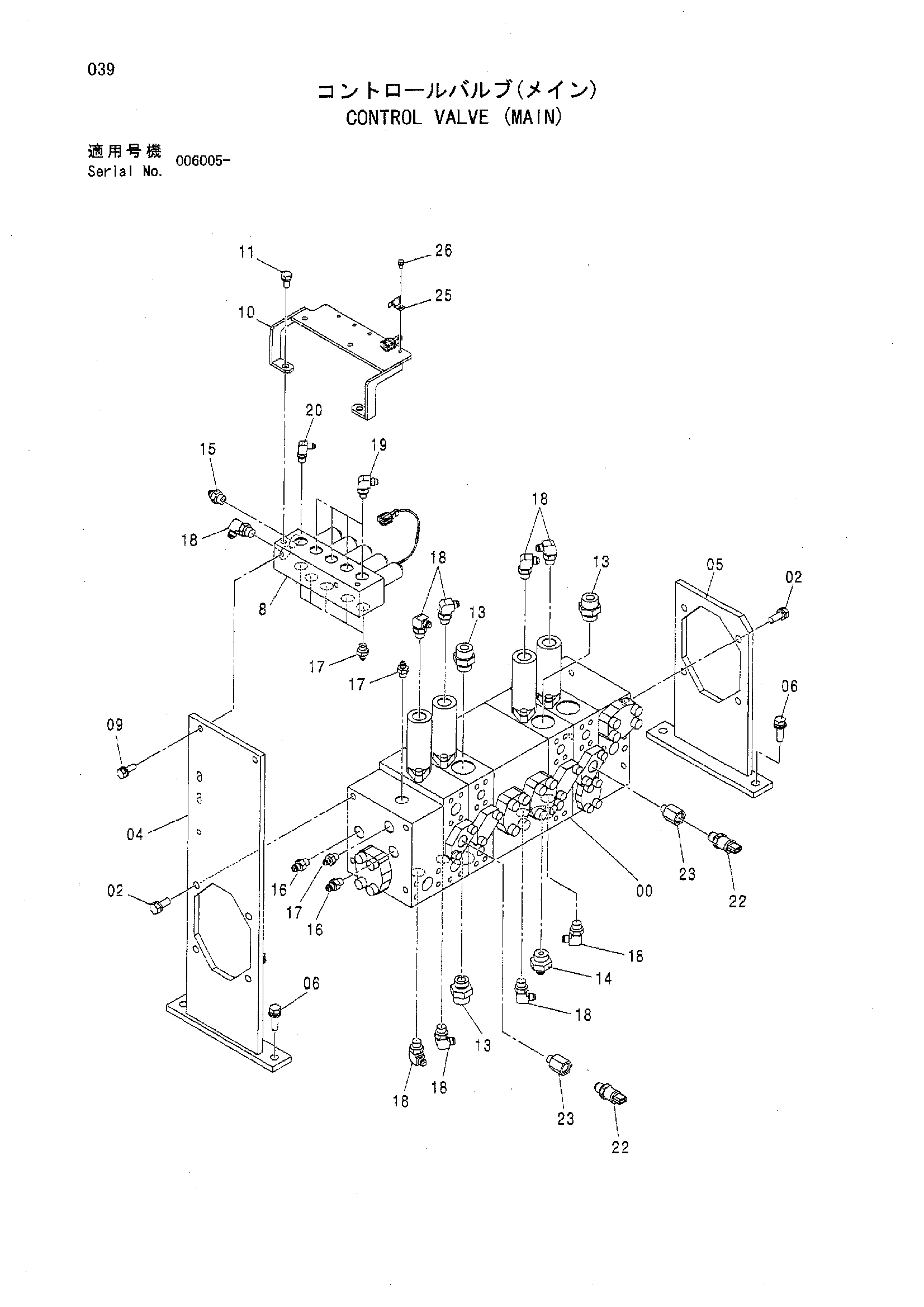

Заводская схема «Гидрораспределитель (основной)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4480234	Гидрораспределитель	1
02	J011230 замена: J271225	Болт с шайбой	8
02	J271225 замена: J901225	Болт с шайбой	8
02	J271225 замена: J222012	Болт с шайбой	8
04	8077938	Кронштейн	1
05	8077937	Кронштейн	1
06	J021240 замена: J271235	Болт с шайбой	4
06	J271235 замена: J901235	Болт с шайбой	4
06	J271235 замена: J222012	Болт с шайбой	4
08	4484107	Электромагнитный клапан	1
09	J021030	Болт с шайбой	2
09	J271030 замена: J901030	Болт с шайбой	2
09	J271030 замена: J222010	Болт с шайбой	2
10	8090989	Кронштейн	1
11	J021020 замена: J271016	Болт с шайбой	2
11	J271016 замена: J901016	Болт с шайбой	2
11	J271016 замена: J222010	Болт с шайбой	2
13	A853166	Адаптер	3
13A	4506424	Уплотнительное кольцо	1
14	4317612	Адаптер	1
14A	4506424	Уплотнительное кольцо	1
15	A852133	Адаптер	1
15A	4509180	Уплотнительное кольцо	1
16	A852123	Адаптер	2
16A	957366	Уплотнительное кольцо	1
17	A852122	Адаптер	7
17A	957366	Уплотнительное кольцо	1
18	A852333	Угловой штуцер	9
18A	4509180	Уплотнительное кольцо	1
19	A852323	Угловой штуцер	4
19A	957366	Уплотнительное кольцо	1
20	A852322	Угловой штуцер	1
20A	957366	Уплотнительное кольцо	1
22	4436271	Датчик давления	2
22A	4365826	Уплотнительное кольцо	1
23	4463607	Переходник S	2
25	4252767	Кронштейн	5
26	J010610	Болт с шайбой	5
26	J260610 замена: J900610	Болт с шайбой	5
26	J260610 замена: A590106	Болт с шайбой	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
