Экран трубопроводы — HITACHI ZR420JC

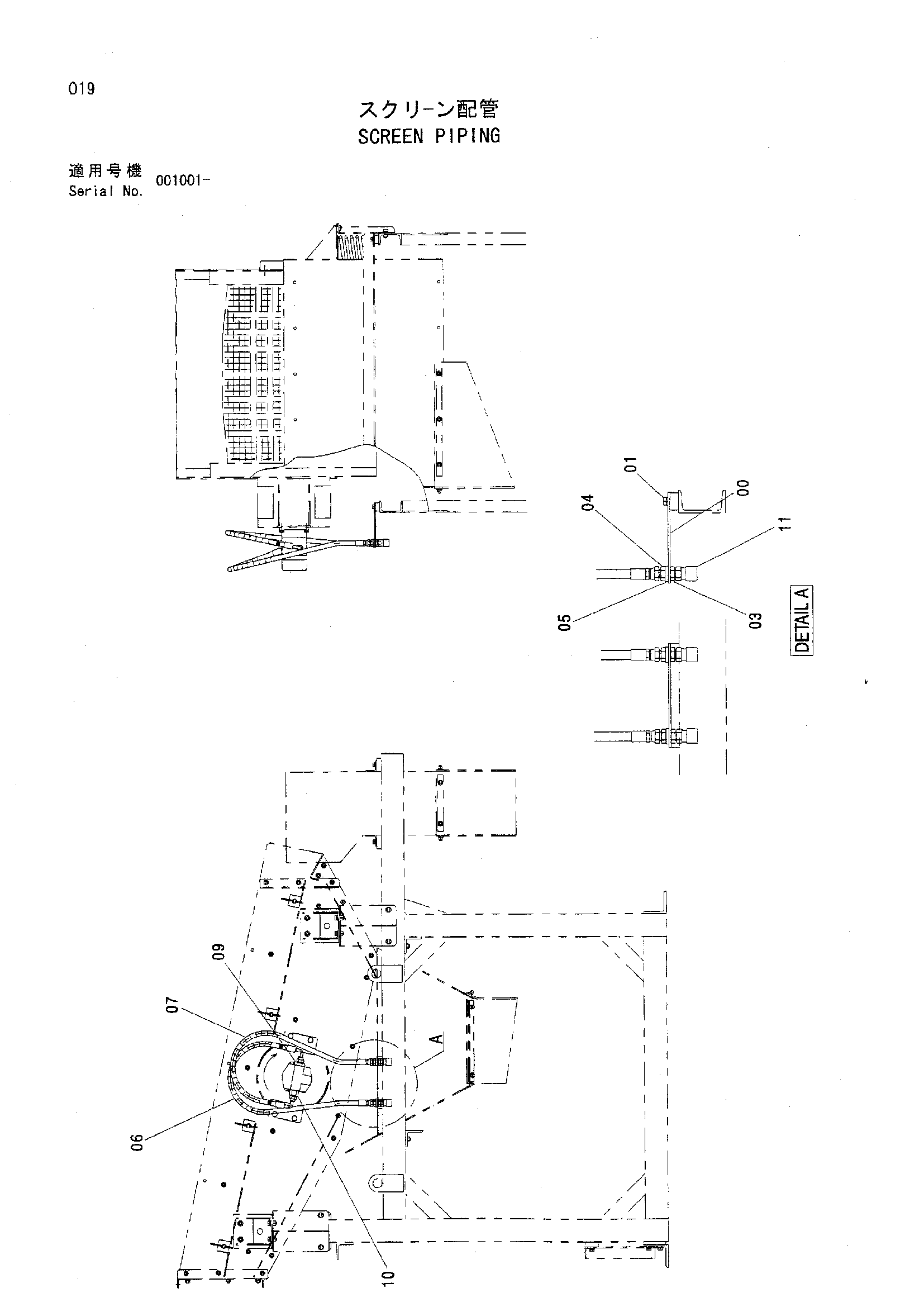

Заводская схема «Экран трубопроводы» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608157 | Кронштейн | 1 |
| 01 | J011020 | Болт с шайбой | 2 |
| 01 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 01 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 03 | 4315207 | Адаптер | 2 |
| 04 | 4316589 | Гайка | 2 |
| 05 | A590120 | Плоская шайба | 2 |
| 06 | 4401396 | Шланг | 2 |
| 07 | 4133527 | Защитный кожух | 2 |
| 09 | 4600183 | Адаптер | 1 |
| 09A | 4506430 | Уплотнительное кольцо | 1 |
| 10 | 4154669 | Адаптер | 1 |
| 10A | U12547U | Уплотнительное кольцо | 1 |
| 11 | 4223519 | Пробка унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
