Масляный фильтр трубопроводы — HITACHI ZR420JC

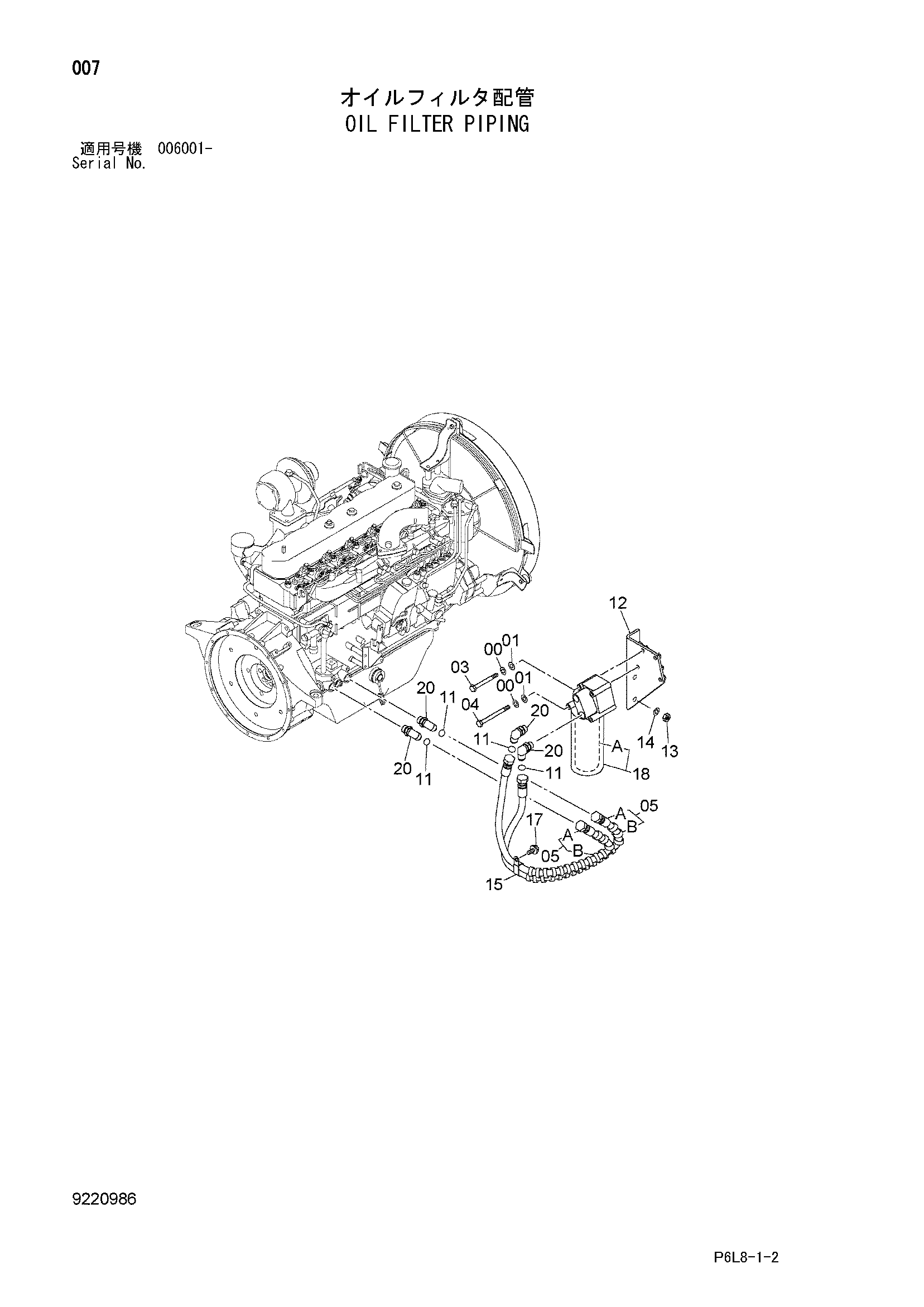

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A590910 | Пружинная шайба | 4 |
| 01 | A590110 | Плоская шайба | 4 |
| 03 | J901004 | Болт | 2 |
| 04 | J901010 | Болт | 2 |
| 05 | 9203594 замена: 9246335 | Шланг в сборе | 2 |
| 05 | 9246335 | Шланг в сборе | 2 |
| 05A | 4447837 замена: 4627106 | Шланг масляный | 1 |
| 05A | 4627106 | Шланг масляный | 1 |
| 05B | 4446406 | Защитный кожух | 1 |
| 11 | 4430912 | Уплотнительное кольцо | 4 |
| 12 | 8082575 | Кронштейн | 1 |
| 13 | J951014 | Гайка | 2 |
| 14 | A590914 замена: A590114 | Пружинная шайба | 2 |
| 15 | 4411911 | Зажим | 1 |
| 17 | J271025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4452166 замена: 4485262 | Масляный фильтр | 1 |
| 18A | 4448336 замена: 4484495 | Масляный фильтр | 1 |
| 18 | 4485262 | Масляный фильтр | 1 |
| 18A | 4484495 | Масляный фильтр | 1 |
| 20 | 4473870 | Угловой штуцер | 4 |
| 20A | 4153103 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
