Электрооборудование — HITACHI ZR420JC

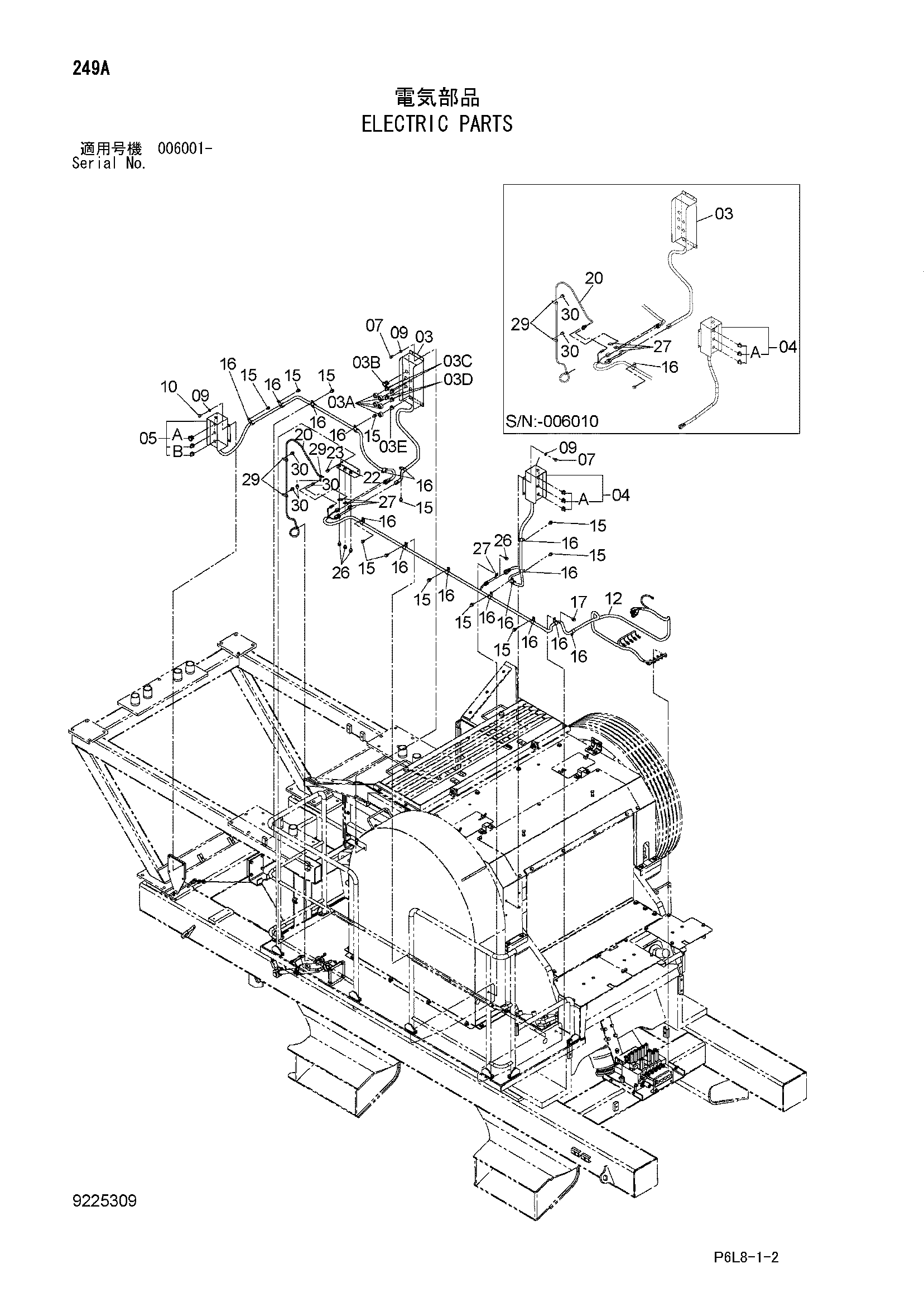

Заводская схема «Электрооборудование» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4600086 | Короб управление | 1 |
| 03A | 4601241 | Крышка резиновый | 5 |
| 03B | 4482375 | Выключатель пусхбут. | 1 |
| 03C | 4617534 | Выключатель пусхбут.(греен) | 2 |
| 03D | 4617553 | Выключатель пусхбут.(блакк) | 2 |
| 03E | 4601240 | Выключатель пусхбут. | 1 |
| 04 | 4614550 | Короб управление | 1 |
| 04A | 4615196 | Выключатель поворотный | 3 |
| 05 | 4600087 | Короб управление | 1 |
| 05A | 4482375 | Выключатель пусхбут. | 1 |
| 05B | 4615196 | Выключатель поворотный | 2 |
| 07 | J901016 | Болт | 8 |
| 09 | A590110 | Плоская шайба | 12 |
| 10 | J901020 | Болт | 4 |
| 12 | 2049315 | Жгут проводов | 1 |
| 15 | J271020 | Болт с шайбой | 9 |
| 15 | J271020 | Болт с шайбой | 12 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4190253 | Зажим | 11 |
| 16 | 4190253 | Зажим | 16 |
| 17 | J271025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4055312 | Ленточный зажим | 10 |
| 20 | 4601948 | Трос | 1 |
| 22 | 9761914 | Кронштейн | 1 |
| 23 | J271020 | Болт с шайбой | 2 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | J271020 | Болт с шайбой | 4 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4282175 | Кронштейн | 4 |
| 29 | 4190261 | Зажим | 2 |
| 29 | 4190261 | Зажим | 3 |
| 30 | J271020 | Болт с шайбой | 2 |
| 30 | J271020 | Болт с шайбой | 3 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
