Гидроцилиндр. трубопроводы (2) — HITACHI ZR420JC

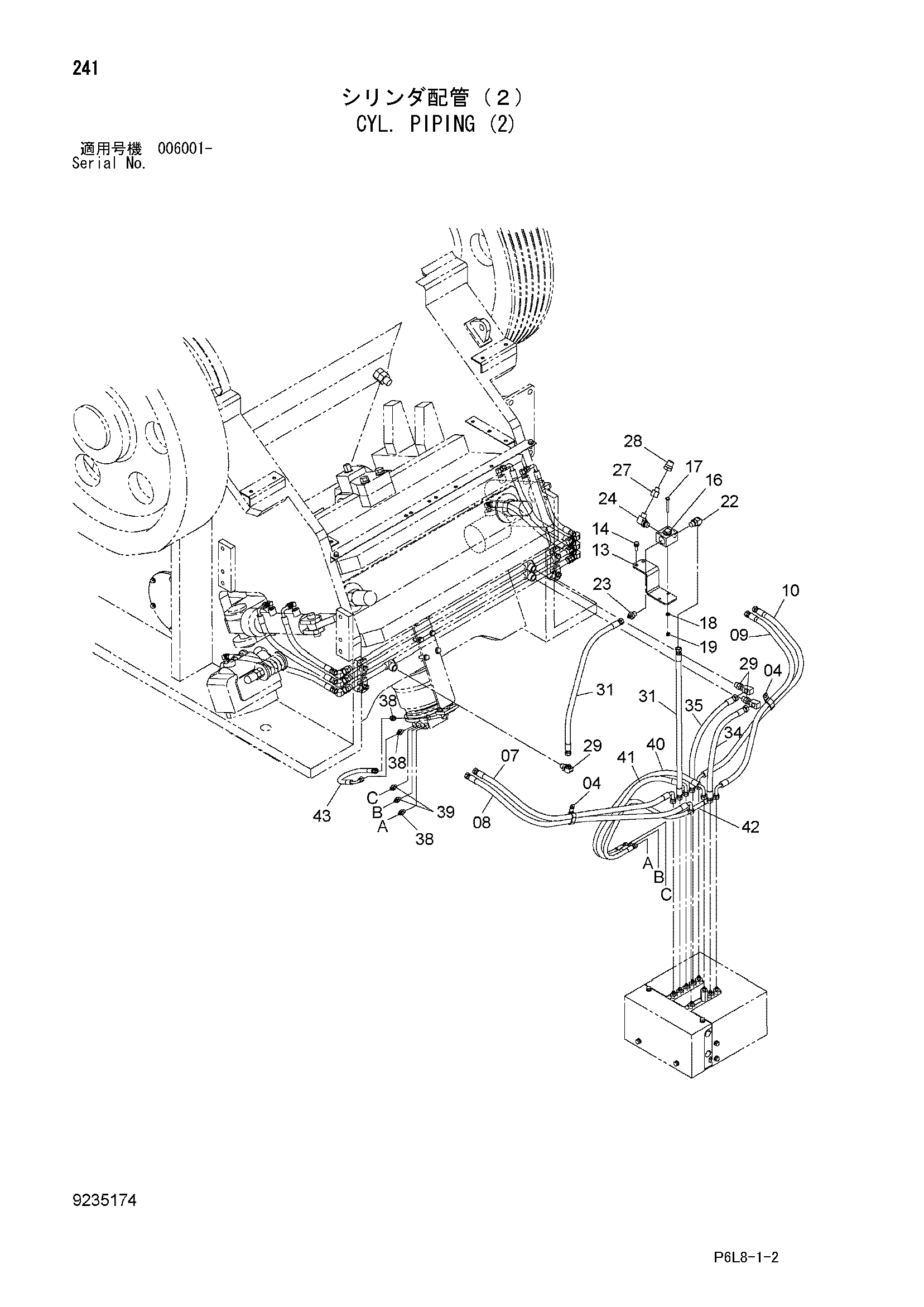

Заводская схема «Гидроцилиндр. трубопроводы (2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4190266 | Зажим | 2 |
| 07 | 4488809 | Шланг | 1 |
| 08 | 4488812 | Шланг | 1 |
| 09 | 4488813 | Шланг | 1 |
| 10 | 4488810 | Шланг | 1 |
| 13 | 9761849 | Кронштейн | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4340948 | Клапан селектор | 1 |
| 17 | J900865 | Болт | 2 |
| 18 | A590108 | Плоская шайба | 2 |
| 19 | J950008 | Гайка | 2 |
| 22 | A852343 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852143 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4174587 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 94-0686 | Переходник S | 1 |
| 28 | 4616468 | Быстросъёмное устройство | 1 |
| 29 | A852343 | Угловой штуцер | 3 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4618351 | Шланг | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4488817 | Шланг | 1 |
| 35 | 4488815 | Шланг | 1 |
| 38 | A852122 | Адаптер | 3 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852123 | Адаптер | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4393666 | Шланг | 1 |
| 40 | 4315337 | Шланг | 1 |
| 41 | 4241374 | Шланг | 1 |
| 42 | 4249354 | Шланг | 1 |
| 42 | 4375290 | Шланг | 1 |
| 43 | 4442325 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
