Боковой конвейер (2-3) — HITACHI ZR420JC

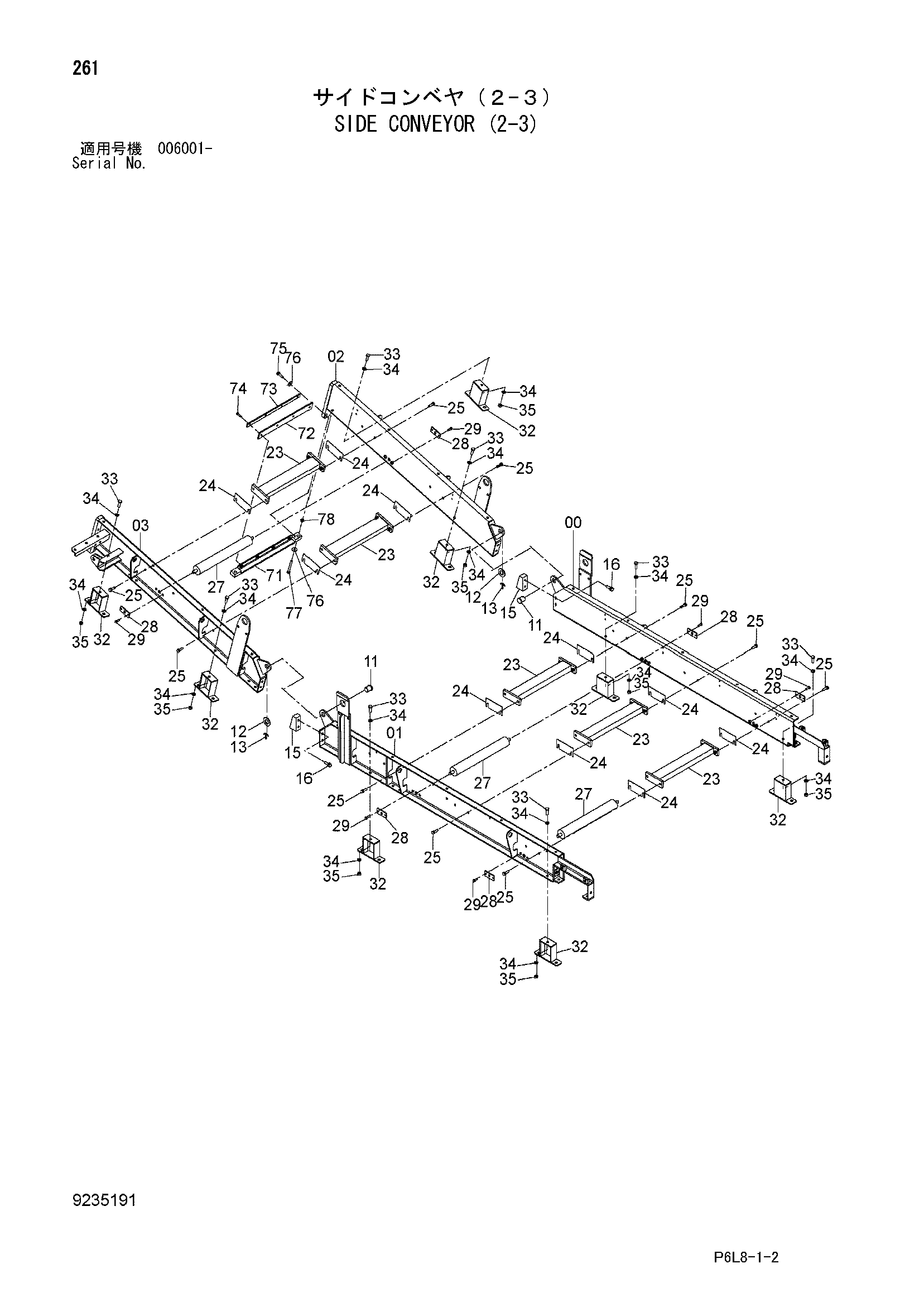

Заводская схема «Боковой конвейер (2-3)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021618 | Рама боковой (левый) | 1 |
| 01 | 6021619 | Рама боковой (правый) | 1 |
| 02 | 6021620 | Рама боковой (левый) | 1 |
| 03 | 6021621 | Рама боковой (правый) | 1 |
| 11 | 4488200 | Палец | 2 |
| 12 | A590130 | Плоская шайба | 2 |
| 13 | A765050 | Шплинт | 2 |
| 15 | 4488199 | Проставка | 2 |
| 16 | J271240 | Болт с шайбой | 4 |
| 16A | J901240 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 23 | 8073619 | Опора | 5 |
| 24 | 4407296 | Регулировочная шайба | 10 |
| 25 | J271035 | Болт с шайбой | 20 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4407274 | Ролик | 3 |
| 28 | 4407316 | Пластина | 6 |
| 29 | J260825 | Болт с шайбой | 12 |
| 29A | J900825 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 32 | 8091098 | Кронштейн | 8 |
| 33 | J901235 | Болт | 8 |
| 34 | A590112 | Плоская шайба | 16 |
| 35 | J950012 | Гайка | 8 |
| 71 | 8073577 | Держатель | 1 |
| 72 | 4407129 | Скрапер | 1 |
| 73 | 4407128 | Пластина | 1 |
| 74 | J260830 | Болт с шайбой | 4 |
| 74A | J900830 | Болт | 1 |
| 74B | A590108 | Плоская шайба | 1 |
| 75 | J271040 | Болт с шайбой | 2 |
| 75A | J901040 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | J217083 | Шайба | 4 |
| 77 | M261000 | Болт | 2 |
| 78 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
