Вибратор группа (питатель) — HITACHI ZR420JC

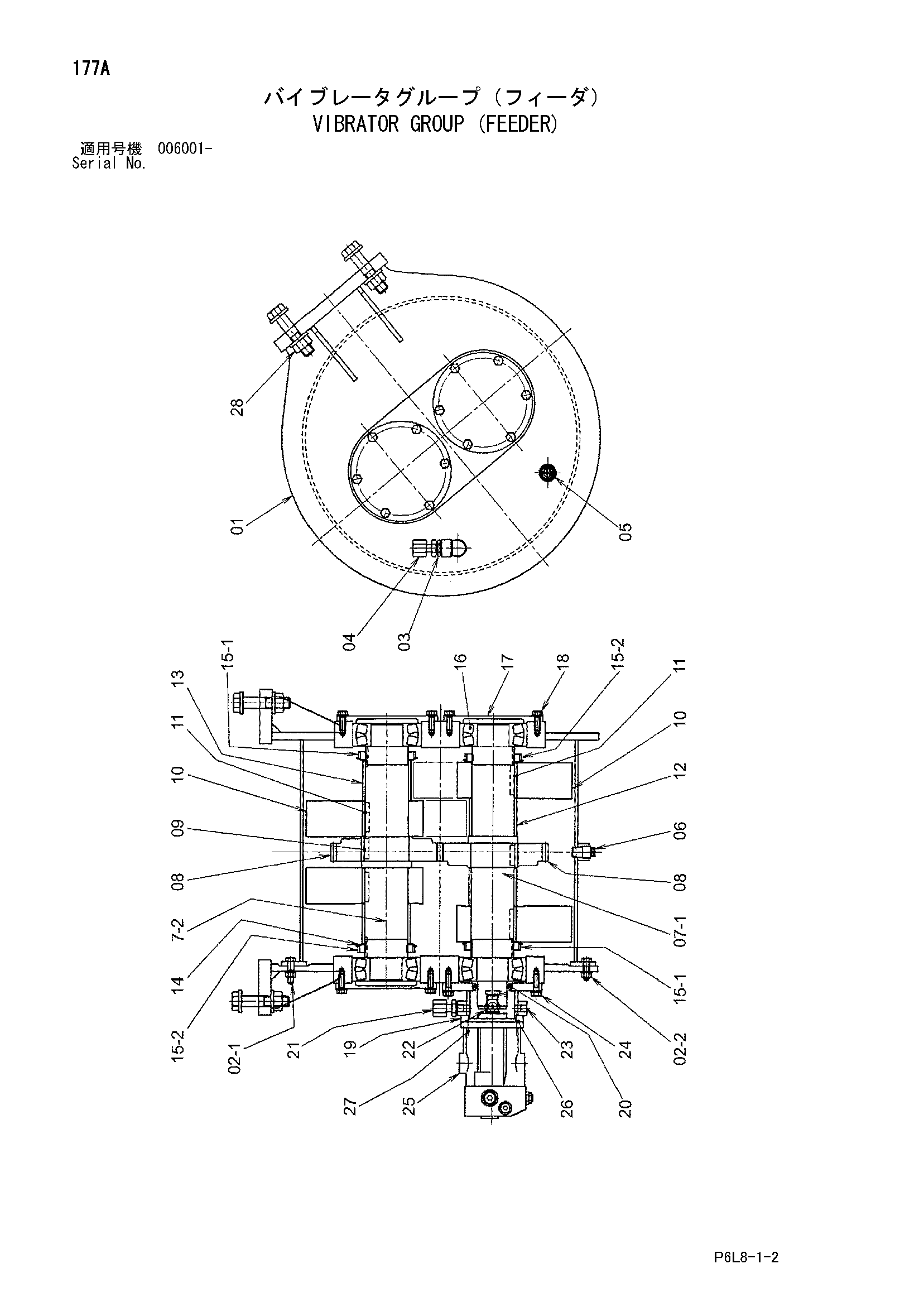

Заводская схема «Вибратор группа (питатель)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4616815 | Рама | 1 |
| 02-1A | 4616816 | Болт реамер | 1 |
| 02-1B | J950012 | Гайка | 1 |
| 02-1C | A590112 | Плоская шайба | 1 |
| 02-2A | J901240 | Болт | 1 |
| 02-2B | J950012 | Гайка | 1 |
| 02-2C | A590112 | Плоская шайба | 1 |
| 03 | 4616818 | Втулка | 1 |
| 04 | 4478522 | Брестхер воздушный | 1 |
| 05 | 4478523 | Указатель | 1 |
| 06 | 4478524 | Пробка дренажный | 1 |
| 07-1 | 4616819 | Вал | 1 |
| 07-2 | 4616820 | Вал | 1 |
| 08 | 4616821 | Шестерня | 2 |
| 09 | 4616822 | Шпонка | 2 |
| 10 | 4616823 | Груз | 4 |
| 11 | 4616824 | Шпонка | 4 |
| 12 | 4616825 | Проставка | 2 |
| 13 | 4616829 | Проставка | 2 |
| 14 | 4616830 | Стопорная шайба | 4 |
| 15-1 | 4616831 | Стопорная гайка | 2 |
| 15-2 | 4616834 | Стопорная гайка | 2 |
| 16 | 4457662 | Подшипник | 4 |
| 17 | 4616835 | Крышка | 3 |
| 18A | J932035 | Болт | 1 |
| 18B | A590112 | Плоская шайба | 1 |
| 19 | 4616839 | Кронштейн | 1 |
| 20 | 4457663 | Масляное уплотнение | 1 |
| 21 | 4478522 | Сапун | 1 |
| 22 | 4478523 | Указатель | 1 |
| 23 | 94-2023 | Пробка | 1 |
| 24A | J921240 | Болт | 1 |
| 24B | A590112 | Плоская шайба | 1 |
| 25 | 4345124 | Гидромотор | 1 |
| 26 | A810115 | Уплотнительное кольцо | 1 |
| 27A | J921245 | Болт | 1 |
| 27B | J950012 | Гайка | 1 |
| 27C | A590112 | Плоская шайба | 1 |
| 28A | J932402 | Болт | 1 |
| 28B | J950024 | Гайка | 1 |
| 28C | J222024 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
