Гидроножницы трубопроводы — HITACHI ZR420JC

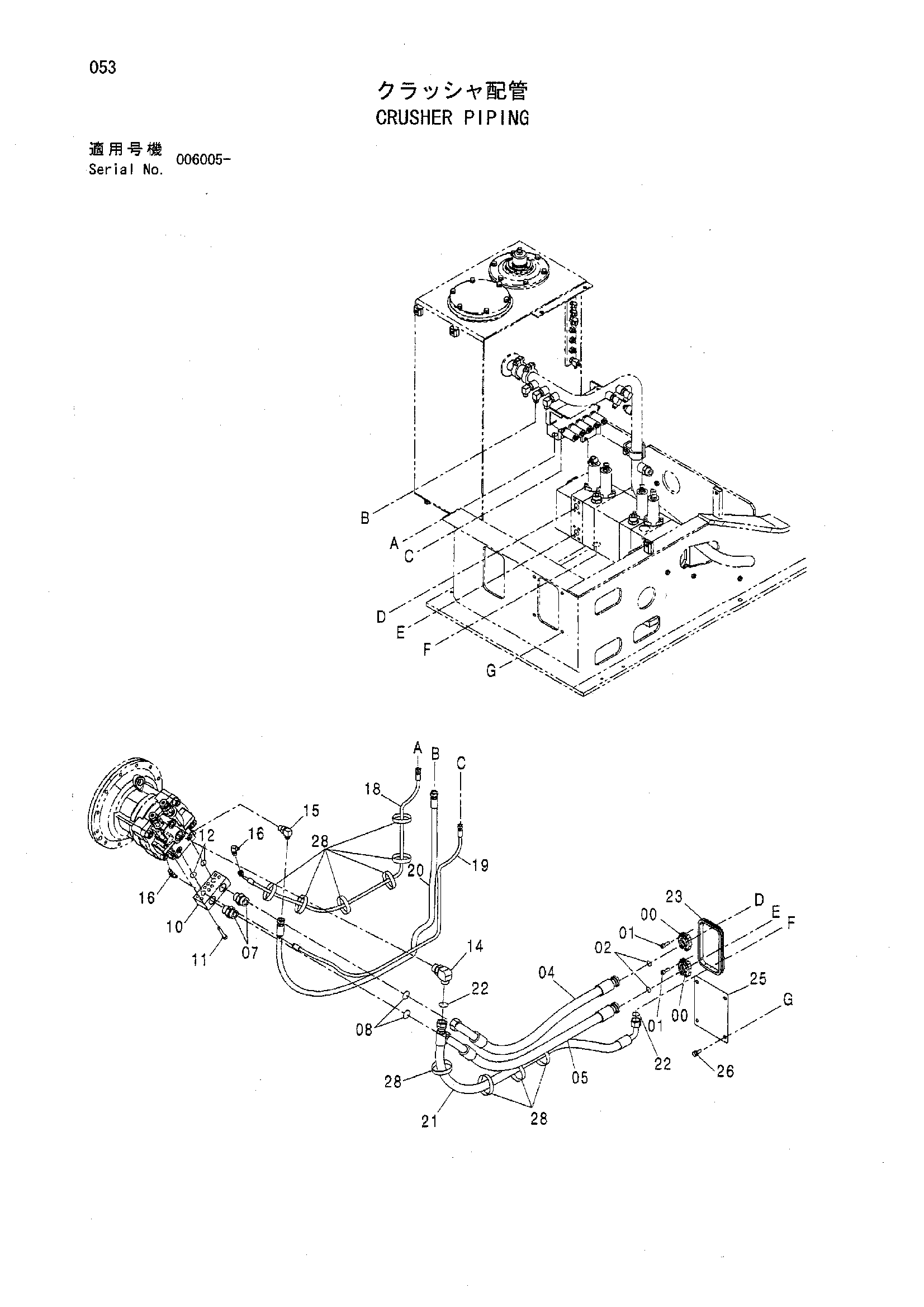

Заводская схема «Гидроножницы трубопроводы» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 4 |
| 01 | J781030 | Болт с внутренним шестигранником | 8 |
| 02 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 4600211 | Шланг | 1 |
| 05 | 4600212 | Шланг | 1 |
| 07 | A853188 | Адаптер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 2 |
| 10 | 3088320 | Блок | 1 |
| 11 | J781065 | Болт с внутренним шестигранником | 8 |
| 12 | 971489 | Уплотнительное кольцо | 2 |
| 14 | A853386 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4417568 | Шланг | 1 |
| 19 | 4611020 | Шланг | 1 |
| 20 | 4478294 | Шланг | 1 |
| 21 | 4611021 | Шланг | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 4431840 | Резиновая втулка | 1 |
| 25 | 4488115 | Крышка | 1 |
| 26 | J021030 | Болт с шайбой | 4 |
| 26 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 26 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 28 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
