Гидролинии хода — HITACHI ZR420JC

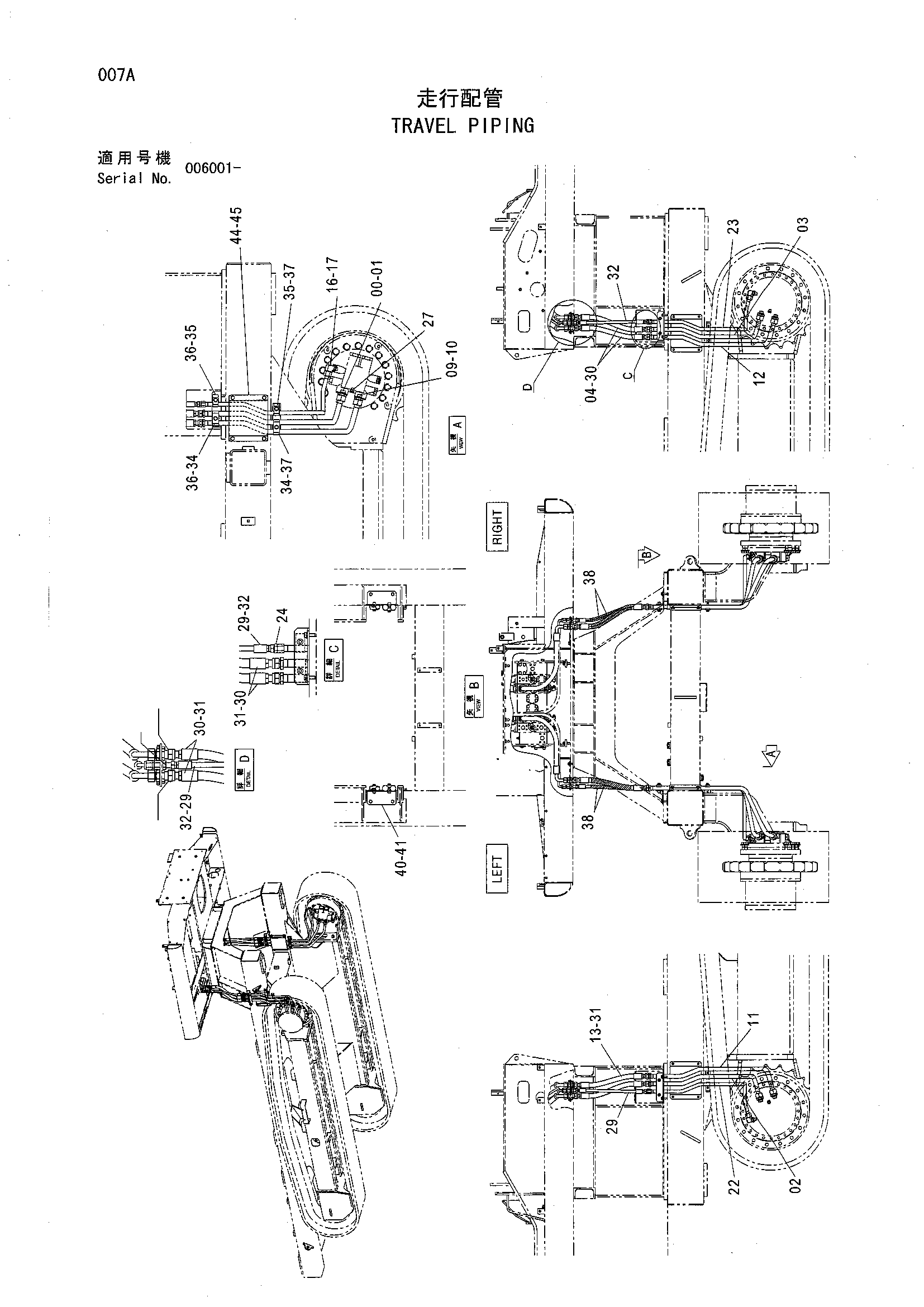

Заводская схема «Гидролинии хода» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189601 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 2 |
| 02 | 8097980 | Трубка | 1 |
| 03 | 8097983 | Трубка | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4189601 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | 8097974 | Трубка | 1 |
| 12 | 8097982 | Трубка | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | A853346 | Угловой штуцер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 8097973 | Трубка | 1 |
| 23 | 8097981 | Трубка | 1 |
| 24 | A852144 | Адаптер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A885002 | Пробка | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4270456 | Шланг | 1 |
| 30 | 4411167 | Шланг | 2 |
| 31 | 4605038 | Шланг | 2 |
| 32 | 4217382 | Шланг | 1 |
| 34 | 4189859 | Хомут трубки | 4 |
| 35 | 4190125 | Хомут трубки | 4 |
| 36 | J271055 | Болт с шайбой | 4 |
| 36A | J901055 | Болт | 1 |
| 36B | J222010 | Плоская шайба | 1 |
| 37 | J271050 | Болт с шайбой | 4 |
| 37A | J901050 | Болт | 1 |
| 37B | J222010 | Плоская шайба | 1 |
| 38 | 4044420 | Защитный кожух | 6 |
| 40 | 9762570 | Кронштейн | 2 |
| 41 | J271030 | Болт с шайбой | 4 |
| 41A | J901030 | Болт | 1 |
| 41B | J222010 | Плоская шайба | 1 |
| 44 | 4625615 | Крышка | 2 |
| 45 | J271020 | Болт с шайбой | 8 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
