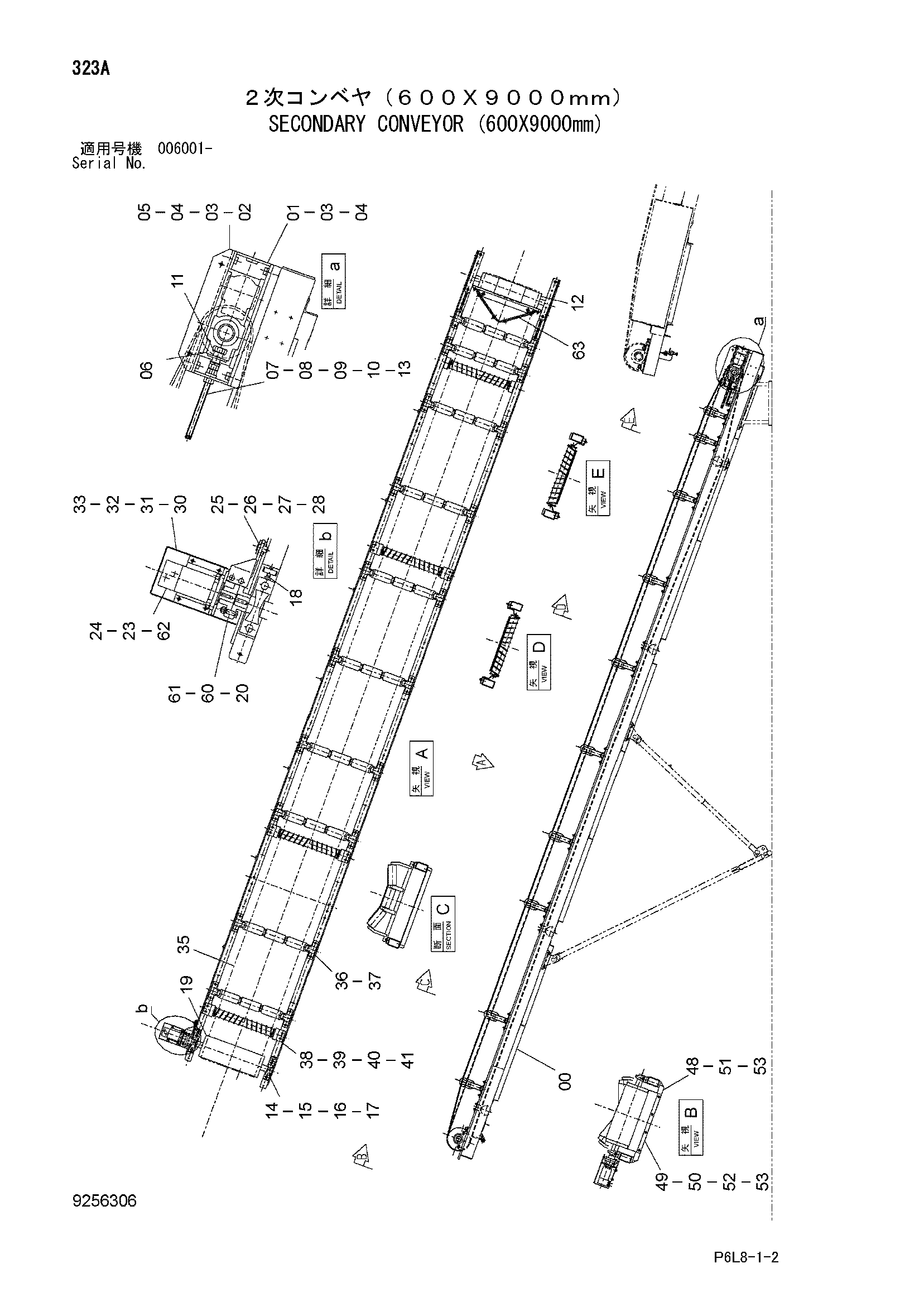

Секондарй конвейер (600X9000mm) — HITACHI ZR420JC

Заводская схема «Секондарй конвейер (600X9000mm)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004645	Рама	1
01	7030366	Рама	2
02	8062933	Рама	2
03	J901640	Болт	8
04	A590916	Пружинная шайба	8
05	J950016	Гайка	4
06	4355517	Подшипник блок	2
07	4337482	Болт регулировочный	2
08	4359107	Гайка	8
09	A590920	Пружинная шайба	2
10	A590120	Плоская шайба	2
11	4367276	Шайба	2
12	7030142	Шкив	1
13	4354201	Втулка	2
14	4074037	Подшипник. блок	2
15	J901645	Болт	4
16	A590916	Пружинная шайба	4
17	A590116	Плоская шайба	4
18	J901235	Болт	2
19	7030367	Шкив	1
20	94-2292	Шпонка	1
23	M341230	Болт с внутренним шестигранником	4
24	A590912	Пружинная шайба	4
25	8065609	Кронштейн	1
26	4370390	Палец	1
27	A590120	Плоская шайба	1
28	A764040	Шплинт	1
30	8065610	Крышка	1
31	4366844	Крышка	1
32	J901016	Болт	6
33	A590910	Пружинная шайба	6
34	A590110	Плоская шайба	6
35	4378676	Ремень	1
36	4355519	Ролик	10
37	J281025	Болт с шайбой	40
37A	J901025	Болт	1
37B	4486055	Шайба	1
38	4355520	Ролик	4
39	J901025	Болт	16
40	A590910	Пружинная шайба	16
41	J217083	Шайба	16
48	8066231	Кронштейн	1
49	4371879	Скрапер	1
50	4356438	Пластина	1
51	J901020	Болт	2
52	J901035	Болт	4
53	A590910	Пружинная шайба	6
60	4379721	Муфта фланец	1
61	M340620	Болт с внутренним шестигранником	2
62	4383503	Гидромотор	1
63	9185468	Скрапер	1
