Гидроцилиндр. уклон — HITACHI ZR420JC

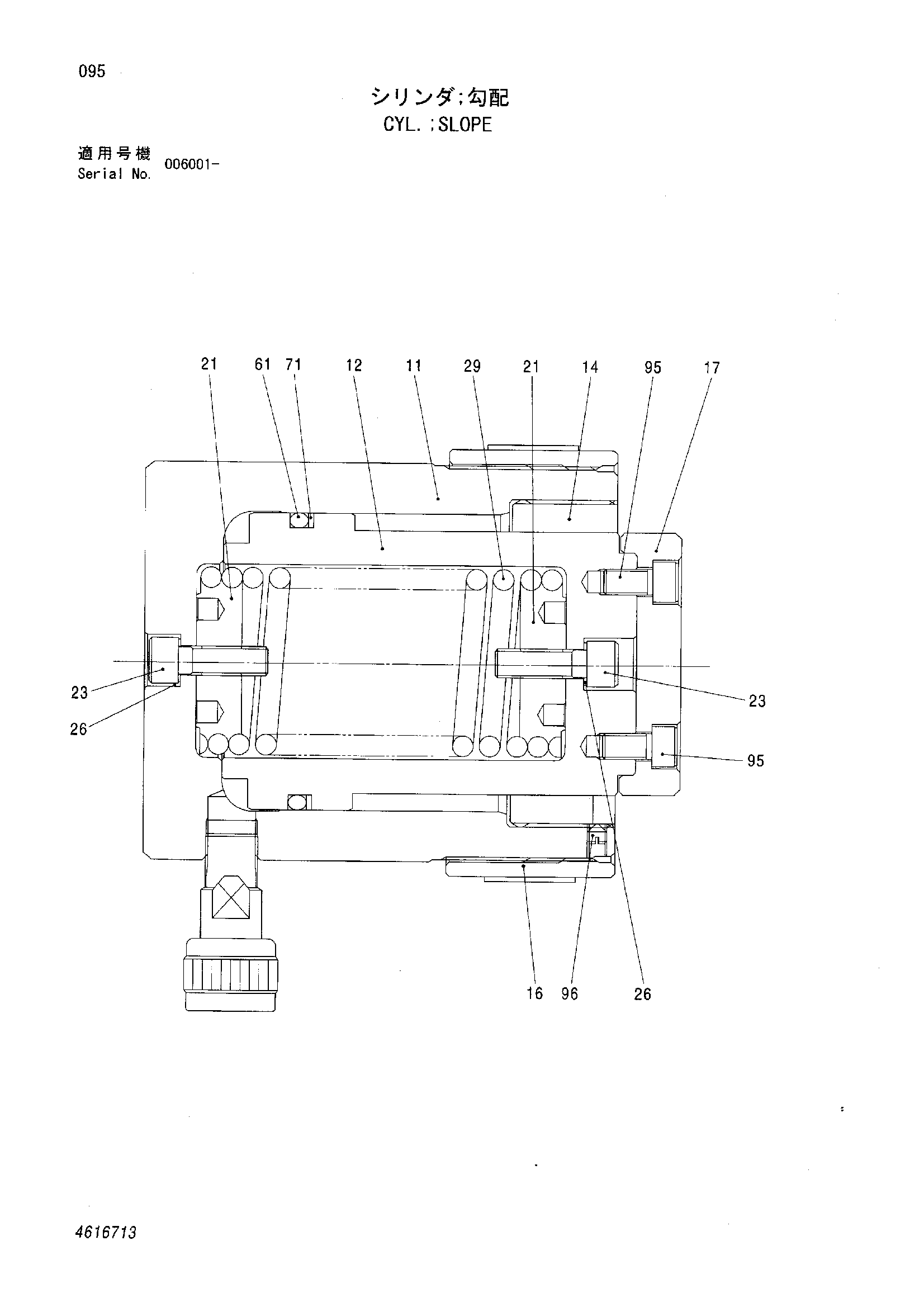

Заводская схема «Гидроцилиндр. уклон» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4616713 | Гидроцилиндр. уклон | 1 | |
| 11 | 4617846 | Труба гидроцилиндра | 1 |
| 12 | 4617847 | Поршень | 1 |
| 14 | 4617848 | Головка гидроцилиндра | 1 |
| 17 | 4617850 | Крышка | 1 |
| 21 | 4617851 | Седло пружины | 2 |
| 23 | 4617852 | Болт с внутренним шестигранником | 2 |
| 26 | 4617854 | Шайба коппер | 2 |
| 29 | 4617855 | Пружина | 1 |
| 61 | 4617856 | Уплотнительное кольцо | 1 |
| 71 | 4617857 | Опорное кольцо | 1 |
| 95 | 4617858 | Болт с внутренним шестигранником | 2 |
| 96 | 4617859 | Установочный винт | 1 |
| 100 | 4618031 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
