Гидроцилиндр. JAW — HITACHI ZR420JC

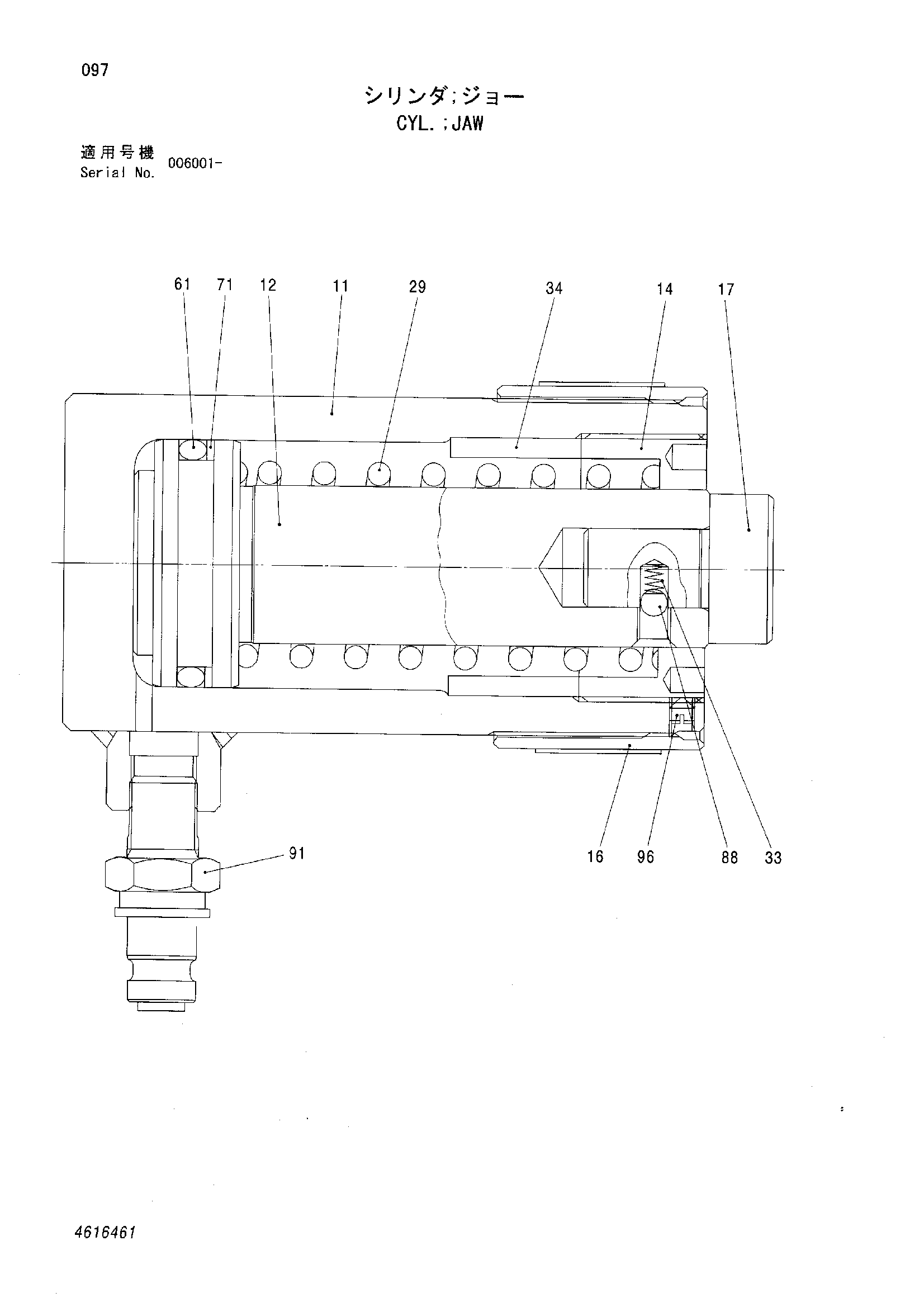

Заводская схема «Гидроцилиндр. JAW» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4616461 | Гидроцилиндр. JAW | 1 | |
| 11 | 4617876 | Труба гидроцилиндра | 1 |
| 12 | 4617877 | Поршень | 1 |
| 14 | 4617881 | Головка гидроцилиндра | 1 |
| 16 | 4617882 | Крышка | 1 |
| 17 | 4617884 | Крышка | 1 |
| 29 | 4617885 | Пружина | 1 |
| 33 | 4617886 | Пружина | 1 |
| 34 | 4617887 | Втулка | 1 |
| 61 | 4140440 | Уплотнительное кольцо | 1 |
| 71 | 4138941 | Опорное кольцо | 1 |
| 88 | 4617891 | Стальной шарик | 1 |
| 91 | 4616468 | Быстросъёмное устройство | 1 |
| 96 | 4617859 | Установочный винт | 1 |
| 100 | 4618034 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
