Гидролинии хода — HITACHI ZR420JC

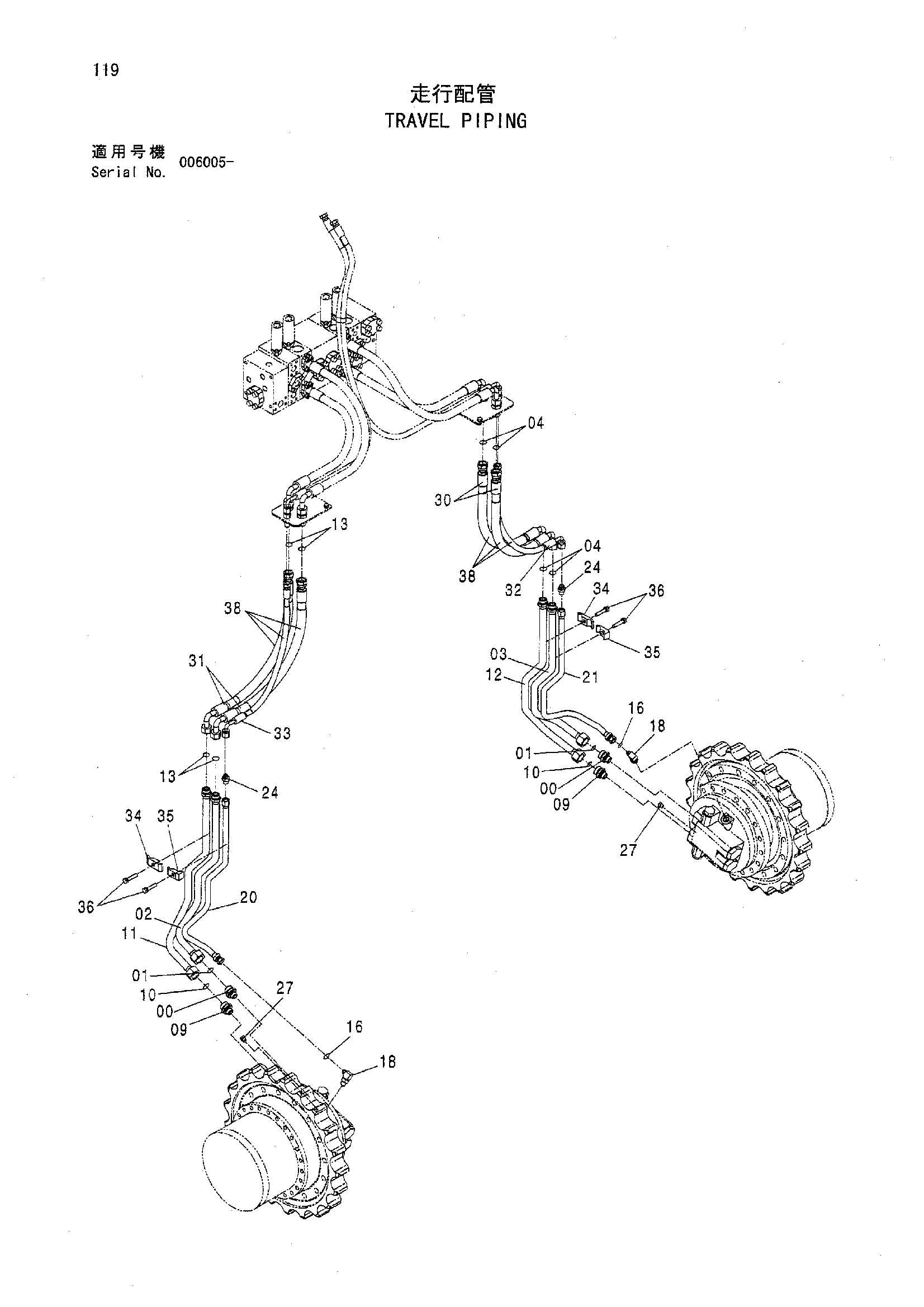

Заводская схема «Гидролинии хода» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189601 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 2 |
| 02 | 8090462 | Трубка | 1 |
| 03 | 8090465 | Трубка | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4189601 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | 8090463 | Трубка | 1 |
| 12 | 8090466 | Трубка | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | A852344 | Угловой штуцер | 2 |
| 18 | A853346 | Угловой штуцер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 8090464 | Трубка | 1 |
| 20 | 8095651 | Трубка | 1 |
| 21 | 8090467 | Трубка | 1 |
| 21 | 8095652 | Трубка | 1 |
| 24 | A852144 | Адаптер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A885002 | Пробка | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4224455 | Шланг | 2 |
| 31 | 4223521 | Шланг | 2 |
| 32 | 4332930 | Шланг | 1 |
| 33 | 4442765 | Шланг | 1 |
| 34 | 4189859 | Хомут трубки | 2 |
| 35 | 4190125 | Хомут трубки | 2 |
| 36 | J011255 | Болт с шайбой | 4 |
| 36 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 36 | J271255 замена: J222012 | Болт с шайбой | 4 |
| 38 | 4044420 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
