Боковой конвейер (1) — HITACHI ZR420JC

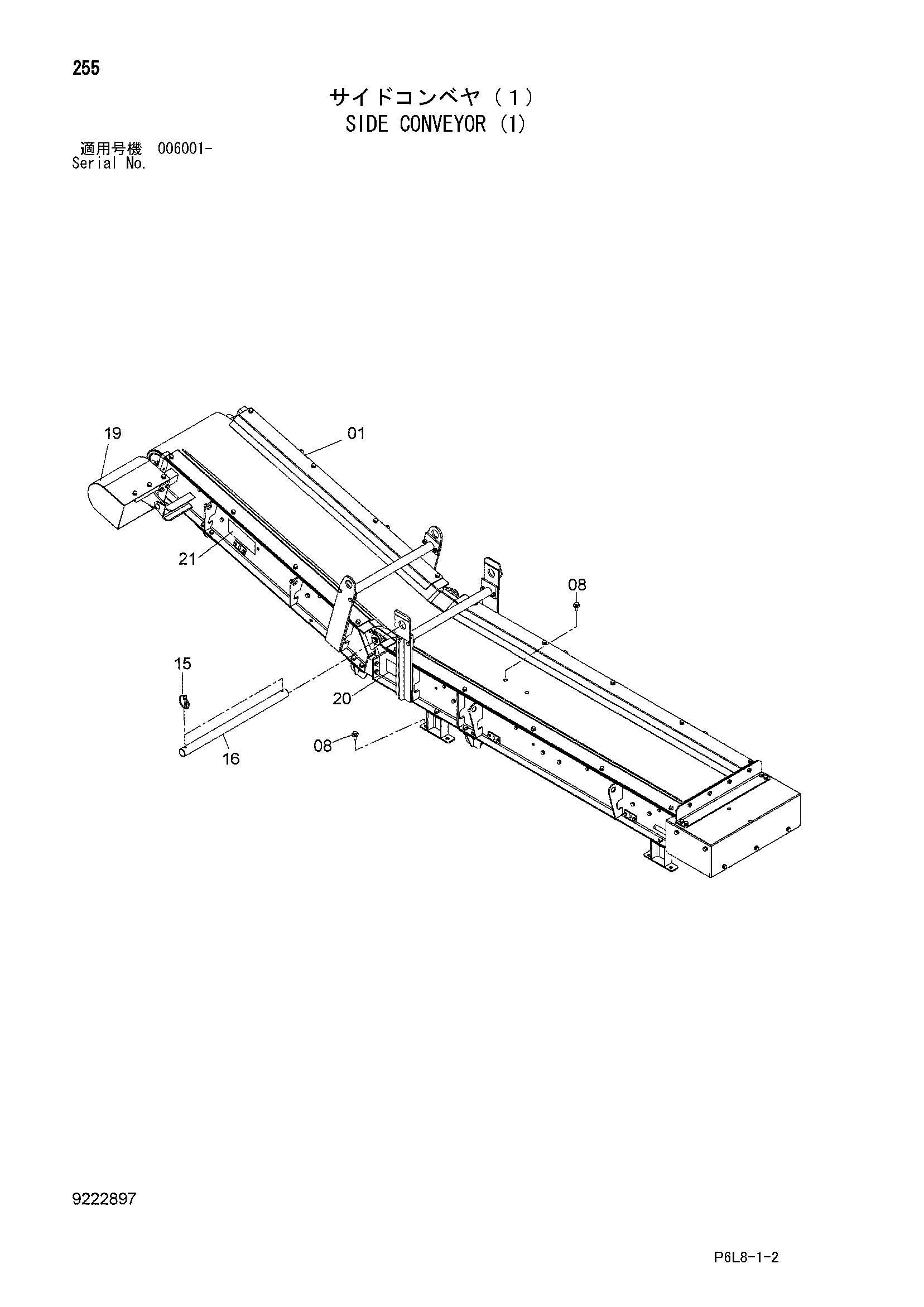

Заводская схема «Боковой конвейер (1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | J281035 | Болт с шайбой | 8 |
| 08A | J901035 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 15 | 9700006 | Палец кольцо | 2 |
| 16 | 4614771 | Трубка | 1 |
| 19 | 3088321 | Предупреждающая табличка | 1 |
| 19 | 3092127 | Предупреждающая табличка | 1 |
| 19 | 3102248 | Предупреждающая табличка | 1 |
| 20 | 3086807 | Предупреждающая табличка | 2 |
| 20 | 3102206 | Предупреждающая табличка | 2 |
| 20 | 3102258 | Предупреждающая табличка | 2 |
| 21 | 3088324 замена: 3087398 | Предупреждающая табличка | 2 |
| 21 | 3087398 | Предупреждающая табличка | 2 |
| 21 | 3094679 замена: 3102205 | Предупреждающая табличка | 2 |
| 21 | 3102205 | Предупреждающая табличка | 2 |
| 21 | 3102259 замена: 3103450 | Предупреждающая табличка | 2 |
| 21 | 3103450 | Предупреждающая табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
