Принадлежности трубопроводы (1) — HITACHI ZR420JC

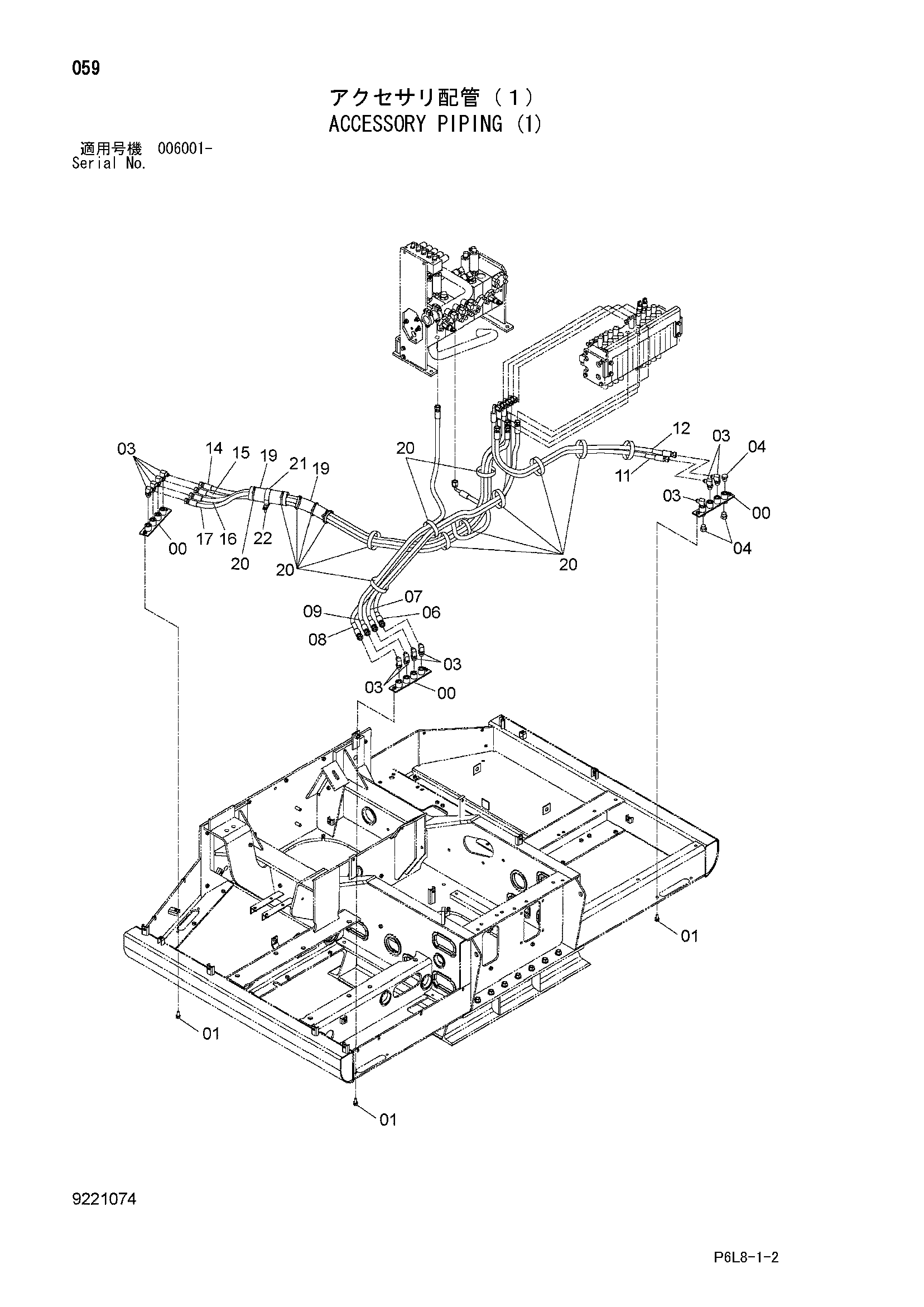

Заводская схема «Принадлежности трубопроводы (1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078865 | Пластина | 3 |
| 01 | J021030 | Болт с шайбой | 6 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 03 | A852344 | Угловой штуцер | 11 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A885004 | Пробка | 3 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4488024 | Шланг | 1 |
| 07 | 4431686 | Шланг | 1 |
| 08 | 4488020 | Шланг | 1 |
| 09 | 4478297 | Шланг | 1 |
| 11 | 4488023 | Шланг | 1 |
| 12 | 4488008 | Шланг | 1 |
| 14 | 4488021 | Шланг | 1 |
| 15 | 4488006 | Шланг | 1 |
| 16 | 4488022 | Шланг | 1 |
| 17 | 4488007 | Шланг | 1 |
| 19 | 4219918 | Резиновая втулка | 2 |
| 20 | 4055312 | Ленточный зажим | 15 |
| 21 | 4204136 | Зажим | 1 |
| 22 | J011030 | Болт с шайбой | 1 |
| 22 | J271030 замена: J901030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
