Гидроцилиндр клапан — HITACHI ZR420JC

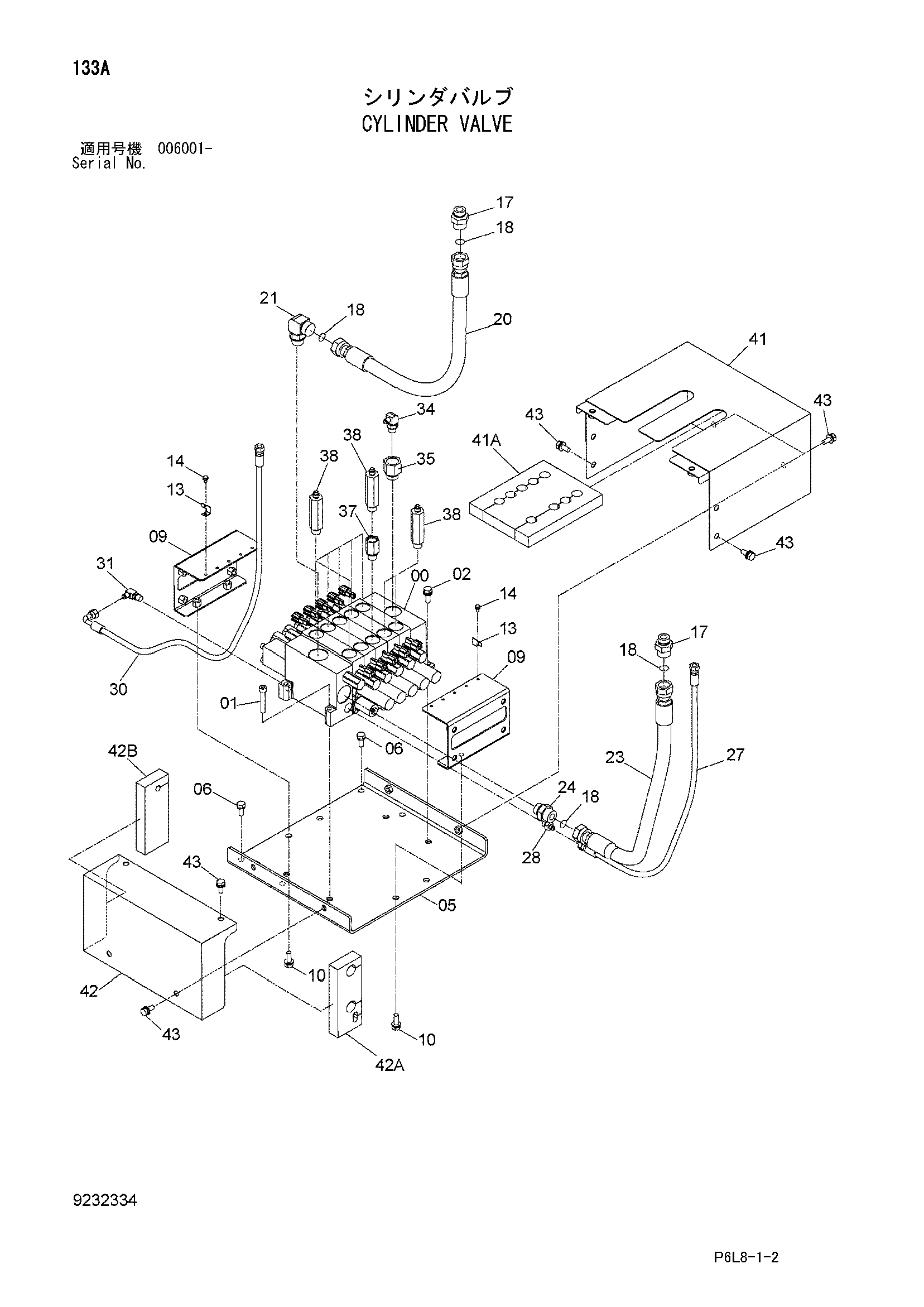

Заводская схема «Гидроцилиндр клапан» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4480236 | Гидрораспределитель | 1 |
| 01 | J781060 | Болт с внутренним шестигранником | 2 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 8092250 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | 8092246 | Кронштейн | 2 |
| 10 | J271030 | Болт с шайбой | 4 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4252767 | Кронштейн | 10 |
| 14 | J260610 | Болт с шайбой | 10 |
| 14A | J900610 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 17 | A853166 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 4 |
| 20 | 4260127 | Шланг | 1 |
| 21 | A853366 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4209730 | Шланг | 1 |
| 24 | A853166 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4488796 | Шланг | 1 |
| 28 | A852122 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4488797 | Шланг | 1 |
| 31 | A852322 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852332 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4263454 | Переходник S | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4406267 | Переходник | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4399584 | Адаптер | 9 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 8092266 | Крышка | 1 |
| 41A | 4603364 | Резиновая прокладка | 1 |
| 42 | 8092267 | Крышка | 1 |
| 42A | 4603365 | Резиновая прокладка | 1 |
| 42B | 4603366 | Резиновая прокладка | 1 |
| 43 | J271025 | Болт с шайбой | 10 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
