Пол (правый) — HITACHI ZR420JC

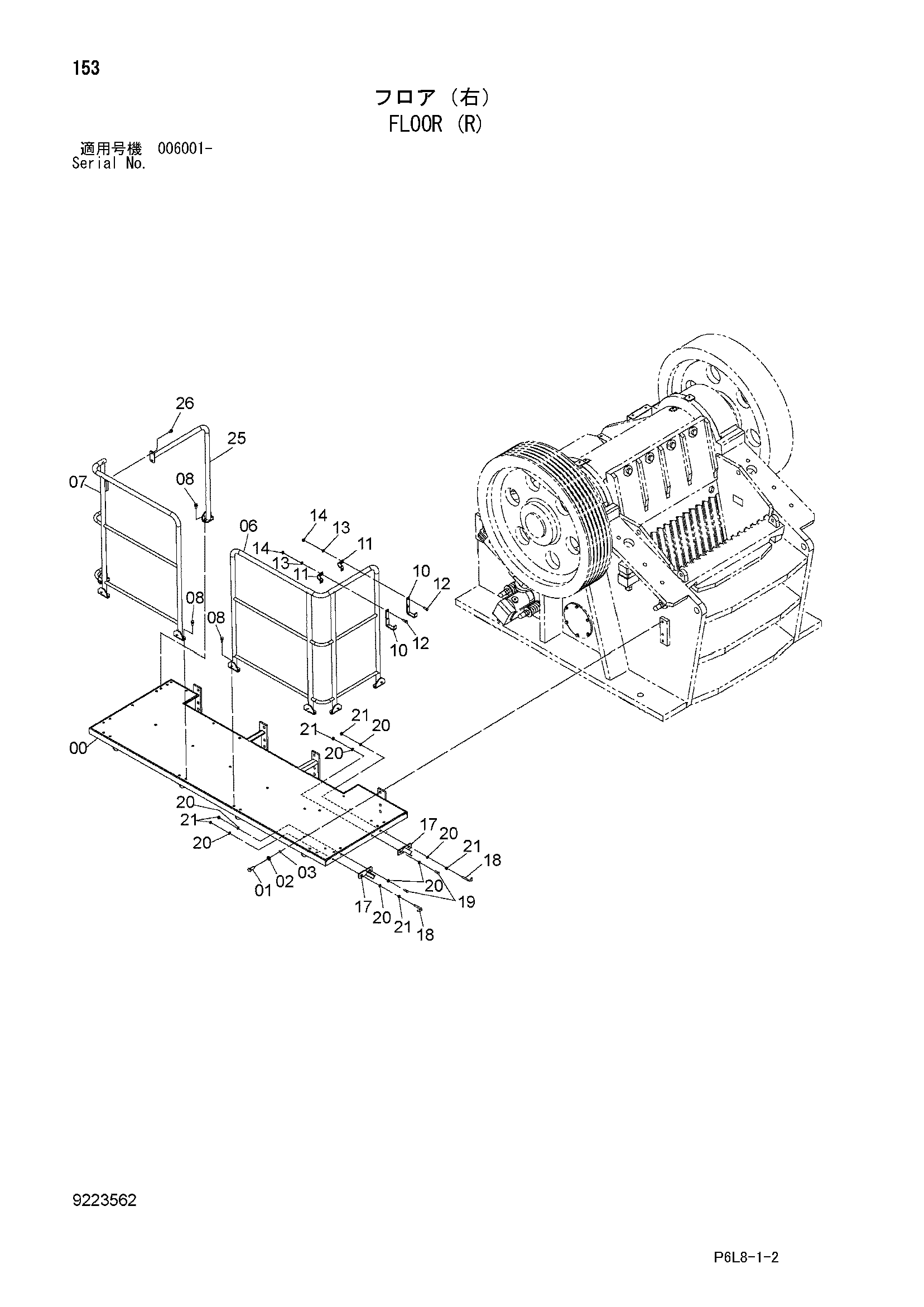

Заводская схема «Пол (правый)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021866 | Пол | 1 |
| 01 | J921645 | Болт | 12 |
| 01 | J921640 | Болт | 12 |
| 02 | A590916 | Пружинная шайба | 12 |
| 03 | J222016 | Шайба | 12 |
| 06 | 7043999 | Поручень | 1 |
| 07 | 7044000 | Поручень | 1 |
| 08 | J271030 | Болт с шайбой | 16 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4608790 | Кронштейн | 2 |
| 11 | 4174241 | Хомут трубки | 2 |
| 12 | J901030 | Болт | 4 |
| 13 | A590110 | Плоская шайба | 4 |
| 14 | J950010 | Гайка | 4 |
| 17 | 9760956 | Кронштейн | 2 |
| 18 | 4428875 | Болт крюк | 2 |
| 19 | J901030 | Болт | 2 |
| 20 | A590110 | Плоская шайба | 6 |
| 21 | J950010 | Гайка | 6 |
| 25 | 8093725 | Поручень | 1 |
| 26 | J271025 замена: J901020 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 26 | J271020 | Болт с шайбой | 2 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
