Гидроножницы крышка — HITACHI ZR420JC

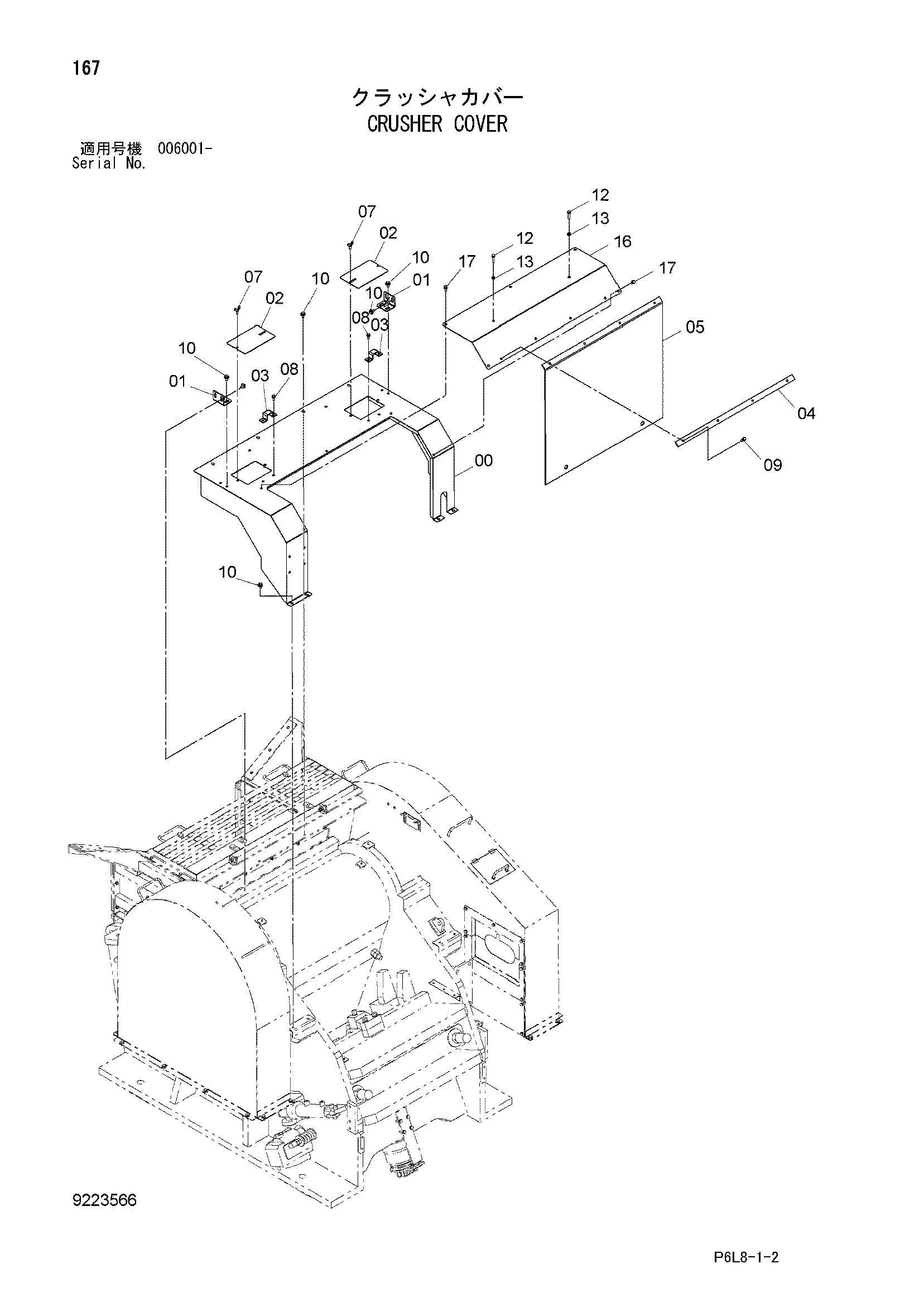

Заводская схема «Гидроножницы крышка» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022391 | Крышка | 1 |
| 01 | 8091375 | Кронштейн | 2 |
| 02 | 4489265 | Крышка | 2 |
| 03 | 4489267 | Кронштейн | 2 |
| 04 | 4489269 | Пластина | 1 |
| 05 | 4489272 | Резиновая прокладка | 1 |
| 07 | M361025 | Болт винг | 4 |
| 08 | J021030 | Болт с шайбой | 4 |
| 08 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 09 | J021040 | Болт с шайбой | 4 |
| 09 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 10 | J031030 | Болт с шайбой | 16 |
| 10 | J281030 замена: J901030 | Болт с шайбой | 16 |
| 12 | J901250 | Болт | 2 |
| 13 | J950012 | Гайка | 2 |
| 16 | 7045566 | Крышка | 1 |
| 17 | J021030 | Болт с шайбой | 5 |
| 17 | J271030 замена: J901030 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
