Конвейер гидроцилиндр. трубопроводы — HITACHI ZR420JC

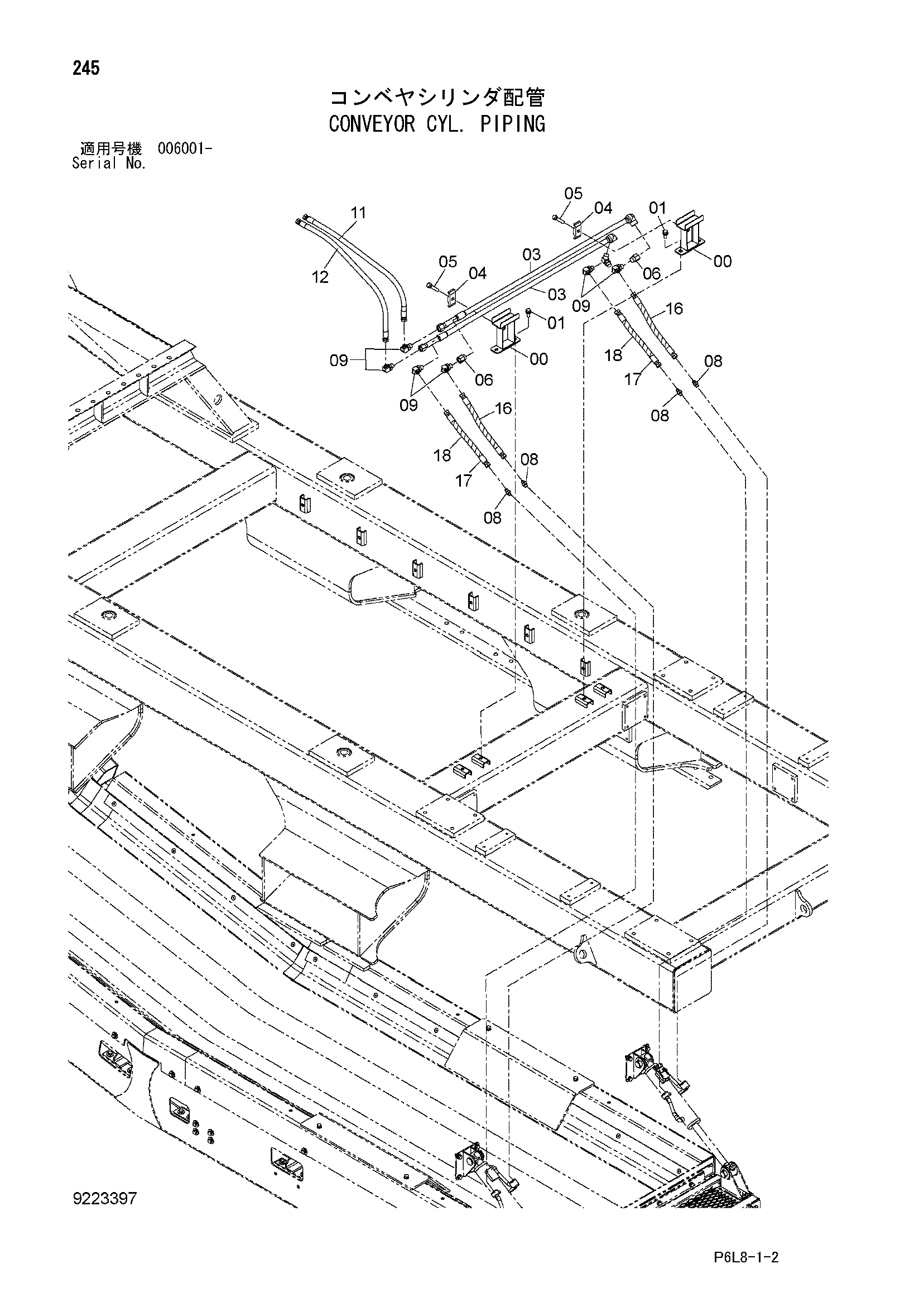

Заводская схема «Конвейер гидроцилиндр. трубопроводы» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094762 | Кронштейн | 2 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 8091121 | Трубка | 2 |
| 04 | 4189858 | Хомут трубки | 2 |
| 05 | J271255 | Болт с шайбой | 2 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4406267 | Переходник | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852343 | Угловой штуцер | 6 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4489005 | Шланг | 1 |
| 12 | 4618351 | Шланг | 1 |
| 16 | 4619096 | Шланг | 2 |
| 17 | 4619095 | Шланг | 2 |
| 18 | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
