Гриззлй питатель (1) — HITACHI ZR420JC

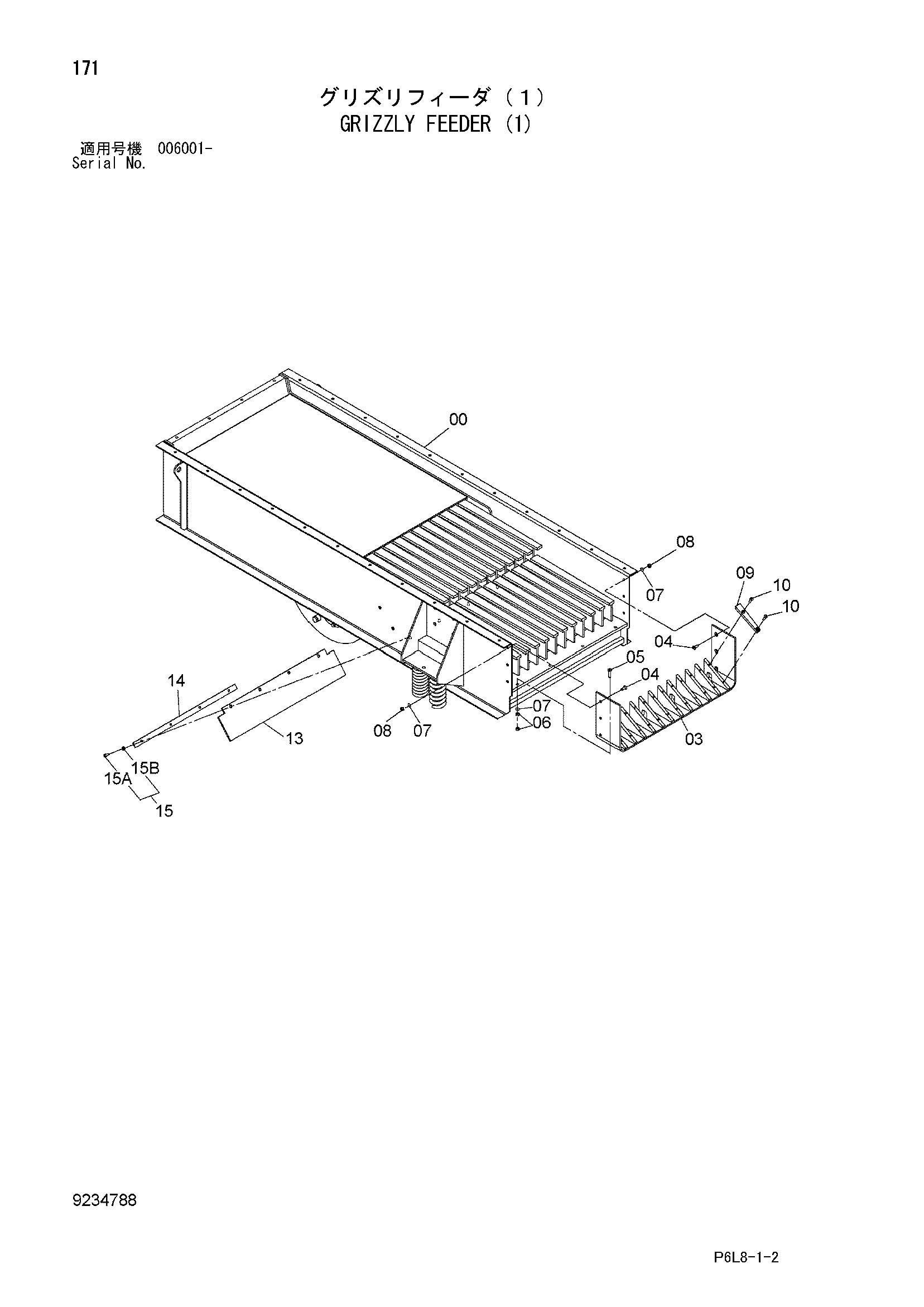

Заводская схема «Гриззлй питатель (1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7044796 | Кронштейн | 1 |
| 03 | 7051141 | Кронштейн | 1 |
| 04 | 4147758 | Болт флусх | 6 |
| 05 | 4608240 | Болт флусх | 4 |
| 05 | J901270 | Болт | 4 |
| 06 | J950012 | Гайка | 8 |
| 07 | A590112 | Плоская шайба | 10 |
| 07 | J222012 | Шайба | 14 |
| 08 | J950012 | Гайка | 6 |
| 08 | M660012 | U-образная гайка | 6 |
| 09 | 4608239 | Пластина | 12 |
| 10 | 4432554 | Болт флусх | 24 |
| 13 | 4617066 | Резиновая прокладка | 1 |
| 14 | 4617067 | Штанга плоский | 1 |
| 15 | J271035 | Болт с шайбой | 4 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
