Трубопроводы системы орошения — HITACHI ZR420JC

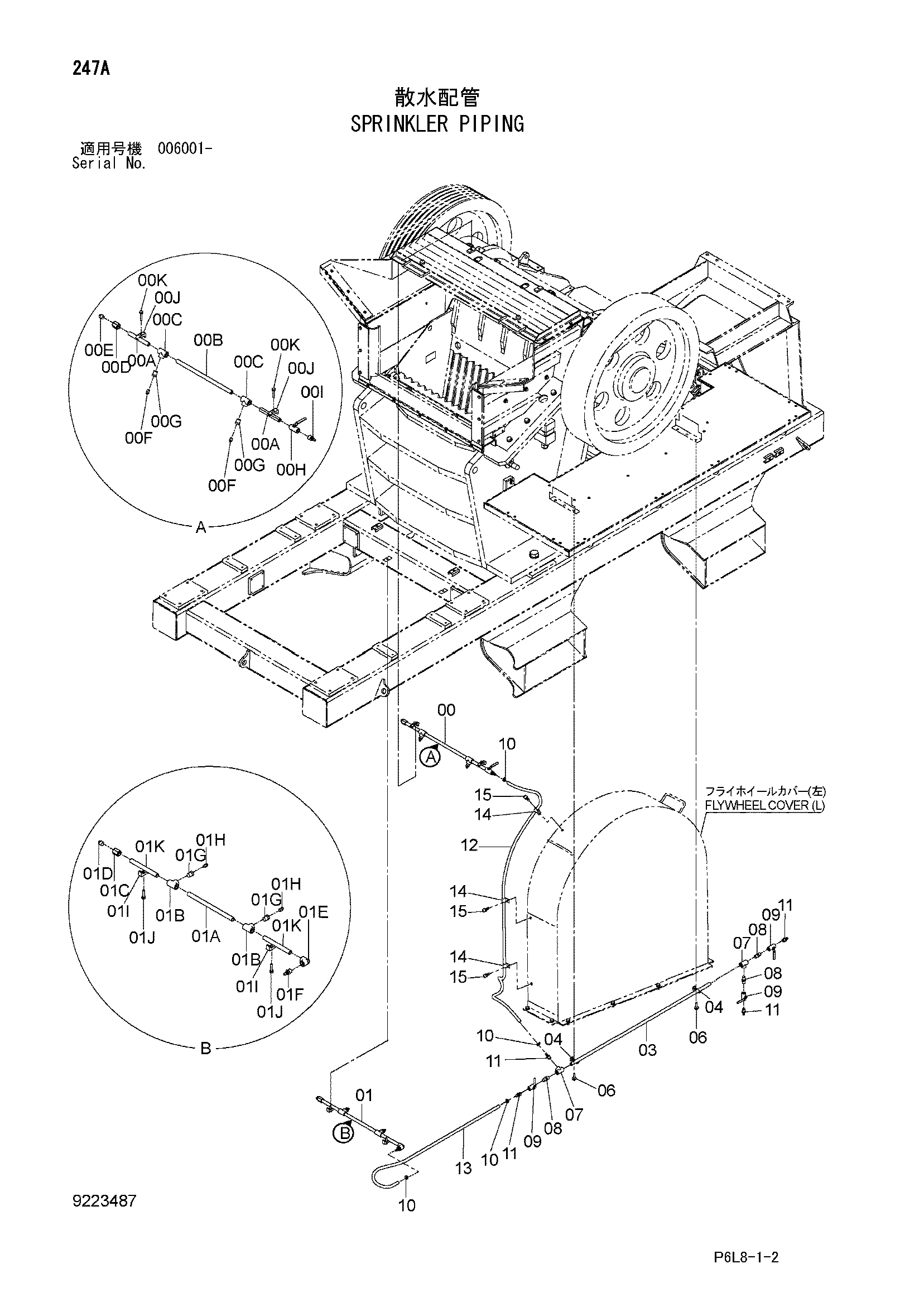

Заводская схема «Трубопроводы системы орошения» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9187373 | Ороситель (1) | 1 |
| 00A | 4347226 | Трубка | 2 |
| 00B | 4432358 | Трубка | 1 |
| 00C | 94-0662 | Тройник | 2 |
| 00D | 94-0677 | Разъём S | 1 |
| 00E | 94-2024 | Пробка | 1 |
| 00F | 4377528 | Форсунка | 2 |
| 00G | 94-1608 | Переходник | 2 |
| 00H | 4348296 | Шаровой клапан | 1 |
| 00I | 4077357 | Соединение шланг | 1 |
| 00J | 4053594 | Хомут трубки | 2 |
| 00K | J271055 | Болт с шайбой | 2 |
| 00KA | J901055 | Болт | 1 |
| 00KB | J222010 | Шайба | 1 |
| 01 | 9193224 | Ороситель (2) | 1 |
| 01A | 4371214 | Трубка | 1 |
| 01B | 94-0662 | Тройник | 2 |
| 01C | 94-0677 | Разъём S | 1 |
| 01D | 94-2024 | Пробка | 1 |
| 01E | 94-0617 | Угловой штуцер | 1 |
| 01F | 4077357 | Соединение шланг | 1 |
| 01G | 94-1608 | Переходник | 2 |
| 01H | 4377528 | Форсунка | 2 |
| 01I | 4053594 | Хомут трубки | 2 |
| 01J | J271045 | Болт с шайбой | 2 |
| 01JA | J901045 | Болт | 1 |
| 01JB | J222010 | Шайба | 1 |
| 01K | 4383058 | Трубка | 2 |
| 03 | 4489140 | Трубка | 1 |
| 04 | 4053594 | Хомут трубки | 2 |
| 06 | J281050 | Болт с шайбой | 2 |
| 06A | J901050 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | 94-0662 | Тройник | 2 |
| 08 | 94-1703 | Адаптер | 3 |
| 09 | 4348296 | Шаровой клапан | 3 |
| 10 | 4514700 | Зажим шланг | 4 |
| 11 | 4077357 | Соединение шланг | 4 |
| 12 | 4489137 | Водяной шланг | 1 |
| 13 | 4448077 | Водяной шланг | 1 |
| 14 | 4190273 | Зажим | 3 |
| 15 | J271030 | Болт с шайбой | 3 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
