Экран трубопроводы (1) — HITACHI ZR420JC

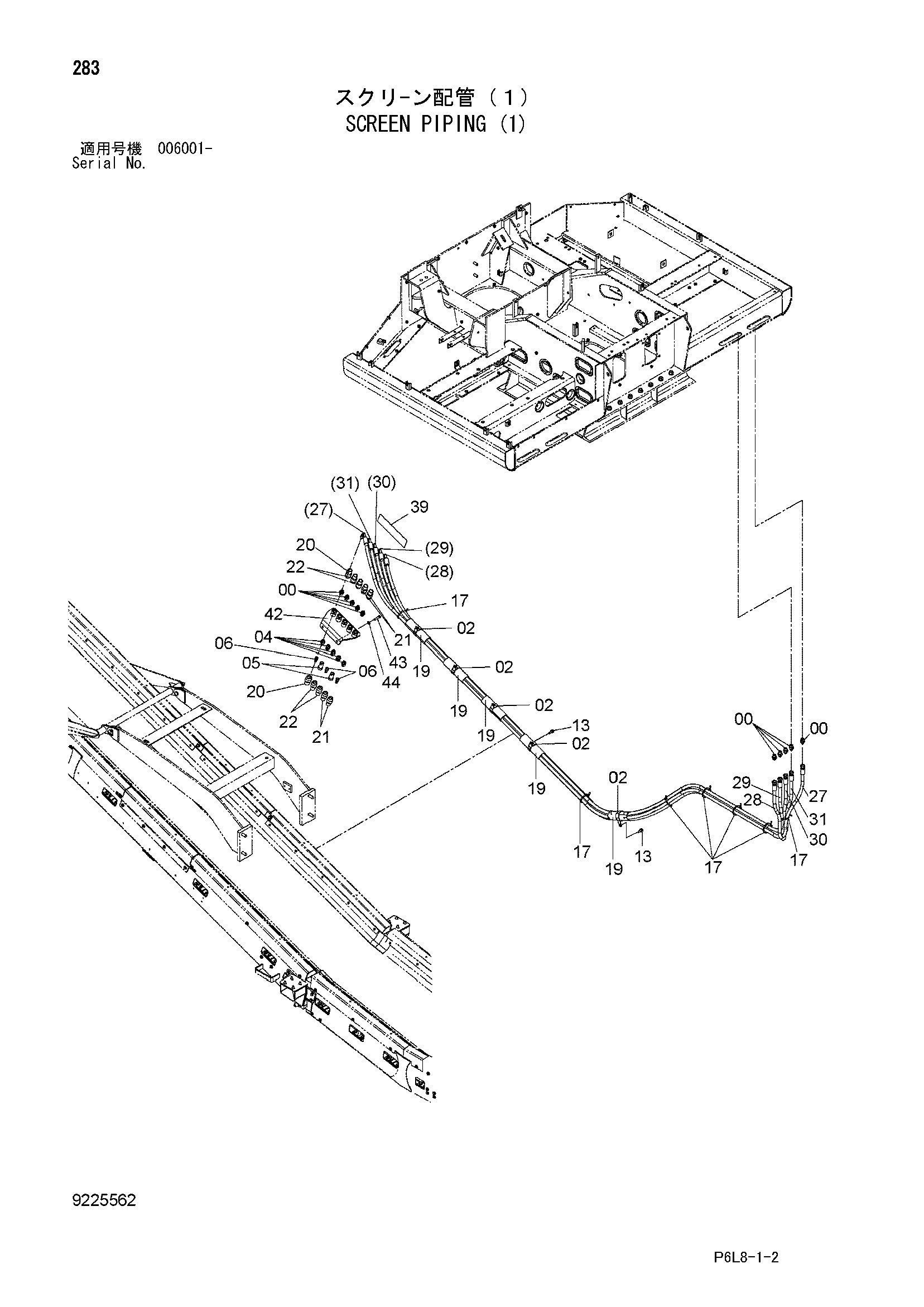

Заводская схема «Экран трубопроводы (1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 10 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4193816 | Зажим | 5 |
| 04 | 4142256 | Адаптер | 5 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4022907 | Самоуплотняющееся соединение | 2 |
| 05A | 4072595 | Колпачок | 1 |
| 06 | 4022908 | Самоуплотняющееся соединение | 3 |
| 06A | 4072596 | Колпачок | 1 |
| 13 | J271030 | Болт с шайбой | 5 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 17 | 4055312 | Ленточный зажим | 7 |
| 18 | 4044420 | Защитный кожух | 10 |
| 19 | 4219918 | Резиновая втулка | 5 |
| 20 | 4117817 | Колпачок | 2 |
| 21 | 4117818 | Колпачок | 4 |
| 22 | 4117821 | Колпачок | 4 |
| 27 | 4601995 | Шланг | 1 |
| 28 | 4601996 | Шланг | 1 |
| 29 | 4601998 | Шланг | 1 |
| 30 | 4602001 | Шланг | 1 |
| 31 | 4601994 | Шланг | 1 |
| 39 | 3101263 | Информационная табличка | 1 |
| 42 | 8093110 | Пластина | 1 |
| 43 | J901045 | Болт | 2 |
| 44 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
