Гидрораспределитель (дополнительный) — HITACHI ZR420JC

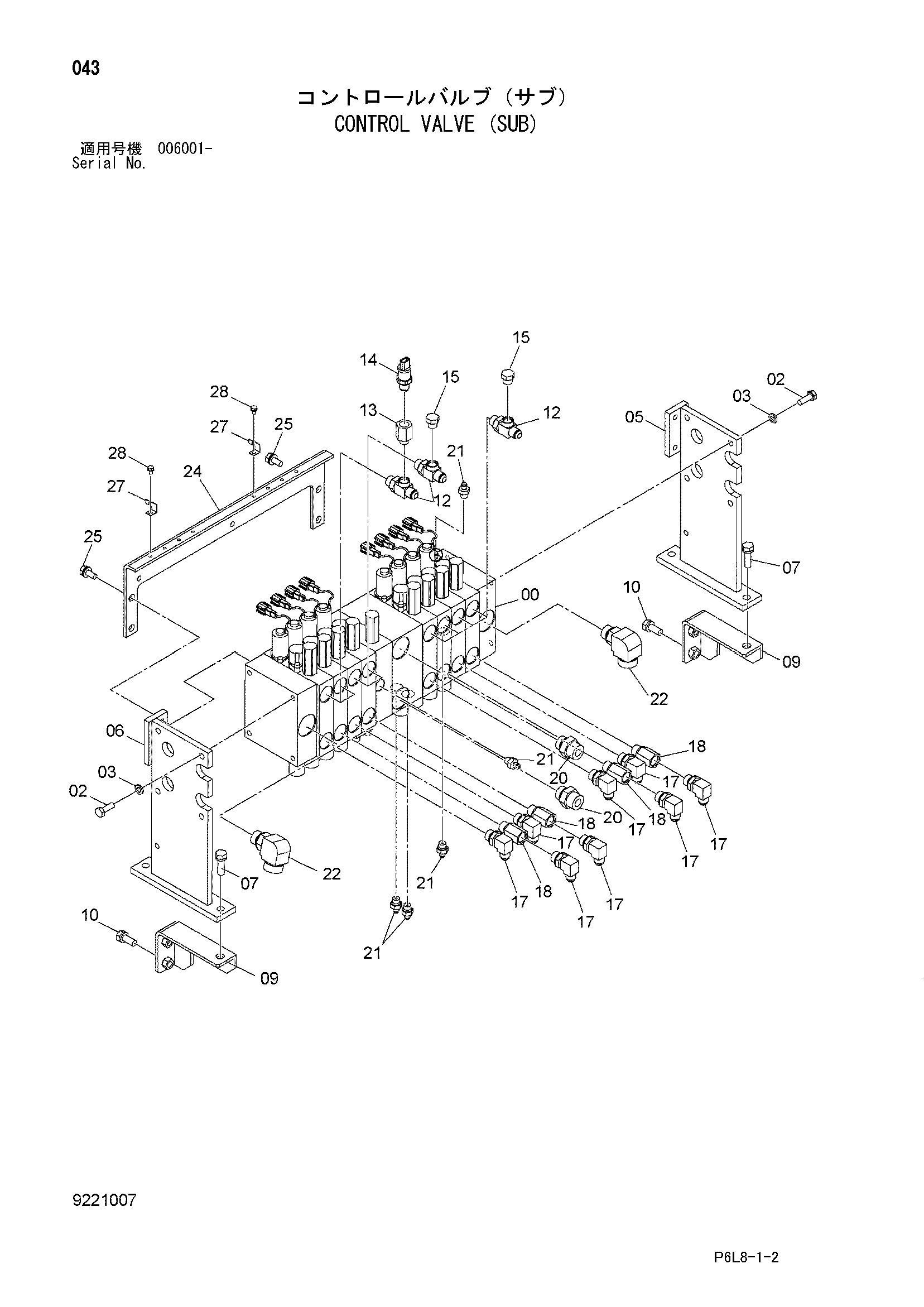

Заводская схема «Гидрораспределитель (дополнительный)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4480235 | Гидрораспределитель | 1 |
| 02 | J241025 | Болт | 8 |
| 03 | A590910 замена: A590110 | Пружинная шайба | 8 |
| 05 | 8077940 | Кронштейн | 1 |
| 06 | 8077939 | Кронштейн | 1 |
| 07 | J011240 | Болт с шайбой | 4 |
| 07 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 09 | 9753569 | Кронштейн | 2 |
| 10 | J011230 | Болт с шайбой | 4 |
| 10 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 12 | 4285109 | Тройник | 8 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4356422 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4436271 | Датчик давления | 2 |
| 14A | 4365826 | Уплотнительное кольцо | 1 |
| 15 | A885003 | Пробка | 6 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852344 | Угловой штуцер | 8 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4406267 | Переходник | 4 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A853166 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852122 | Адаптер | 5 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A853368 | Угловой штуцер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 3088358 | Кронштейн | 1 |
| 25 | J021025 | Болт с шайбой | 4 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 27 | 4252767 | Кронштейн | 8 |
| 28 | J010610 | Болт с шайбой | 8 |
| 28 | J260610 замена: J900610 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
