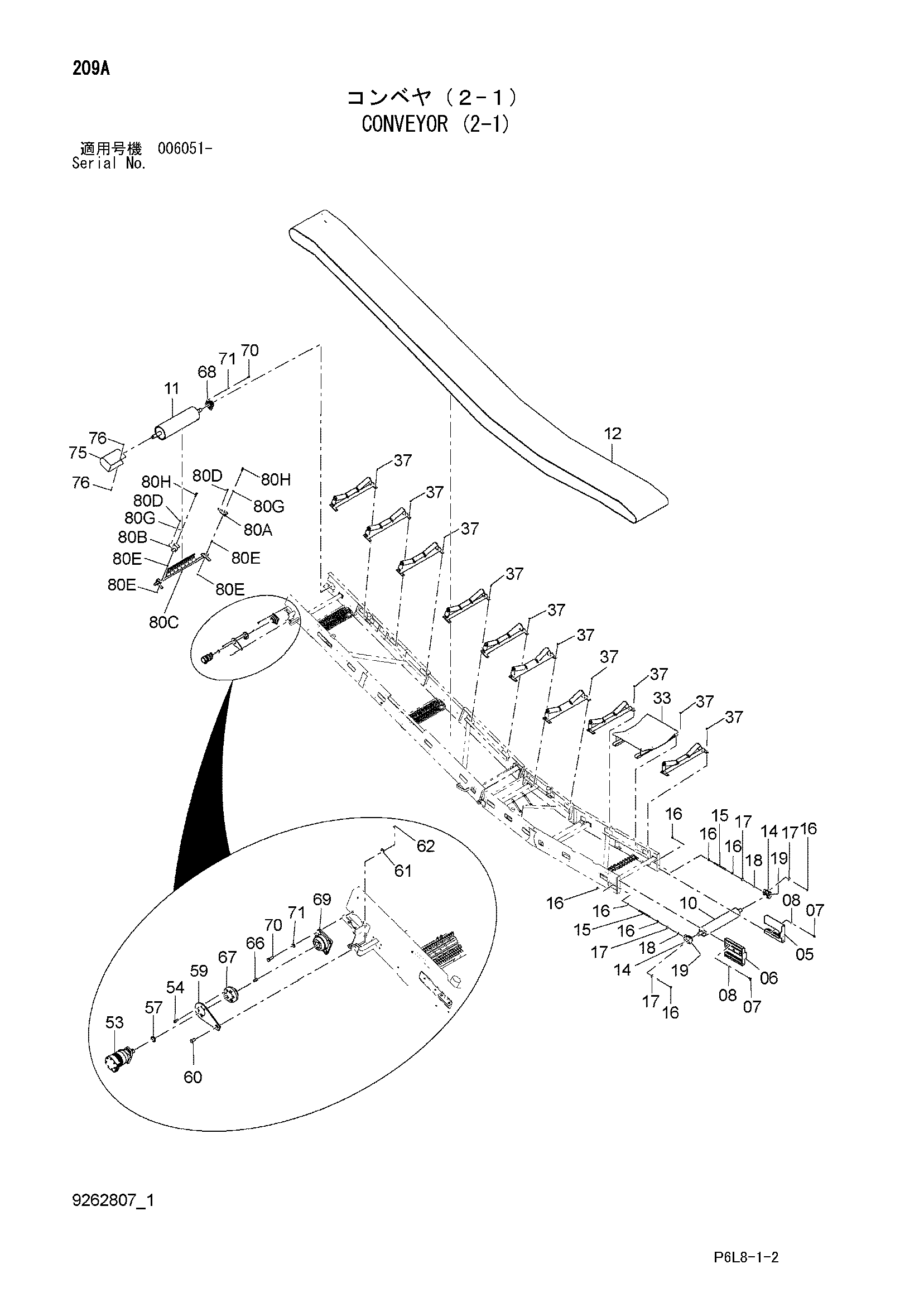

Конвейер (2-1) — HITACHI ZR420JC
Заводская схема «Конвейер (2-1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 7050506 | Рама | 1 |
| 06 | 7050507 | Рама | 1 |
| 07 | J921650 | Болт | 6 |
| 08 | J222016 | Шайба | 6 |
| 10 | 7050504 | Шкив таил | 1 |
| 11 | 7050505 | Шкив привод | 1 |
| 12 | 4601671 | Ремень | 1 |
| 12A | 4615286 | Ремень | 1 |
| 14 | 4652643 | Подшипник. блок | 2 |
| 15 | 4337482 | Болт регулировочный | 2 |
| 16 | 4359107 | Гайка | 8 |
| 17 | 4652647 | Шайба | 4 |
| 18 | 4652646 | Втулка | 2 |
| 19 | J75581 | Пресс-маслёнка | 2 |
| 33 | 7043659 | Опора | 1 |
| 37 | J281030 | Болт с шайбой | 40 |
| 37A | J901030 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 53 | 4481997 | Гидромотор | 1 |
| 54 | J781230 | Болт с внутренним шестигранником | 4 |
| 57 | 4383825 | Регулировочная шайба | 1 |
| 59 | 4407095 | Пластина | 1 |
| 60 | 4407083 | Палец | 1 |
| 61 | A590120 | Плоская шайба | 1 |
| 62 | A764040 | Шплинт | 1 |
| 66 | 94-2292 | Шпонка | 1 |
| 67 | 4665649 | Муфта фланец | 1 |
| 68 | 4652644 | Подшипник. блок | 1 |
| 69 | 4652645 | Подшипник. блок | 1 |
| 70 | J921650 | Болт | 8 |
| 71 | J222016 | Шайба | 8 |
| 75 | 8104640 | Крышка гидромотор | 1 |
| 76 | J271025 | Болт с шайбой | 4 |
| 76A | J901025 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 80 | 9240952 | Фильтр головка | 1 |
| 80A | 8096985 | Кронштейн | 1 |
| 80B | 8096986 | Кронштейн | 1 |
| 80C | 4617199 | Фильтр головка | 1 |
| 80D | J901235 | Болт | 8 |
| 80E | A590112 | Плоская шайба | 8 |
| 80F | J950012 | Гайка | 8 |
| 80G | J950016 | Гайка | 2 |
| 80H | M261680 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
