Гидравлический группа (гидроножницы) — HITACHI ZR420JC

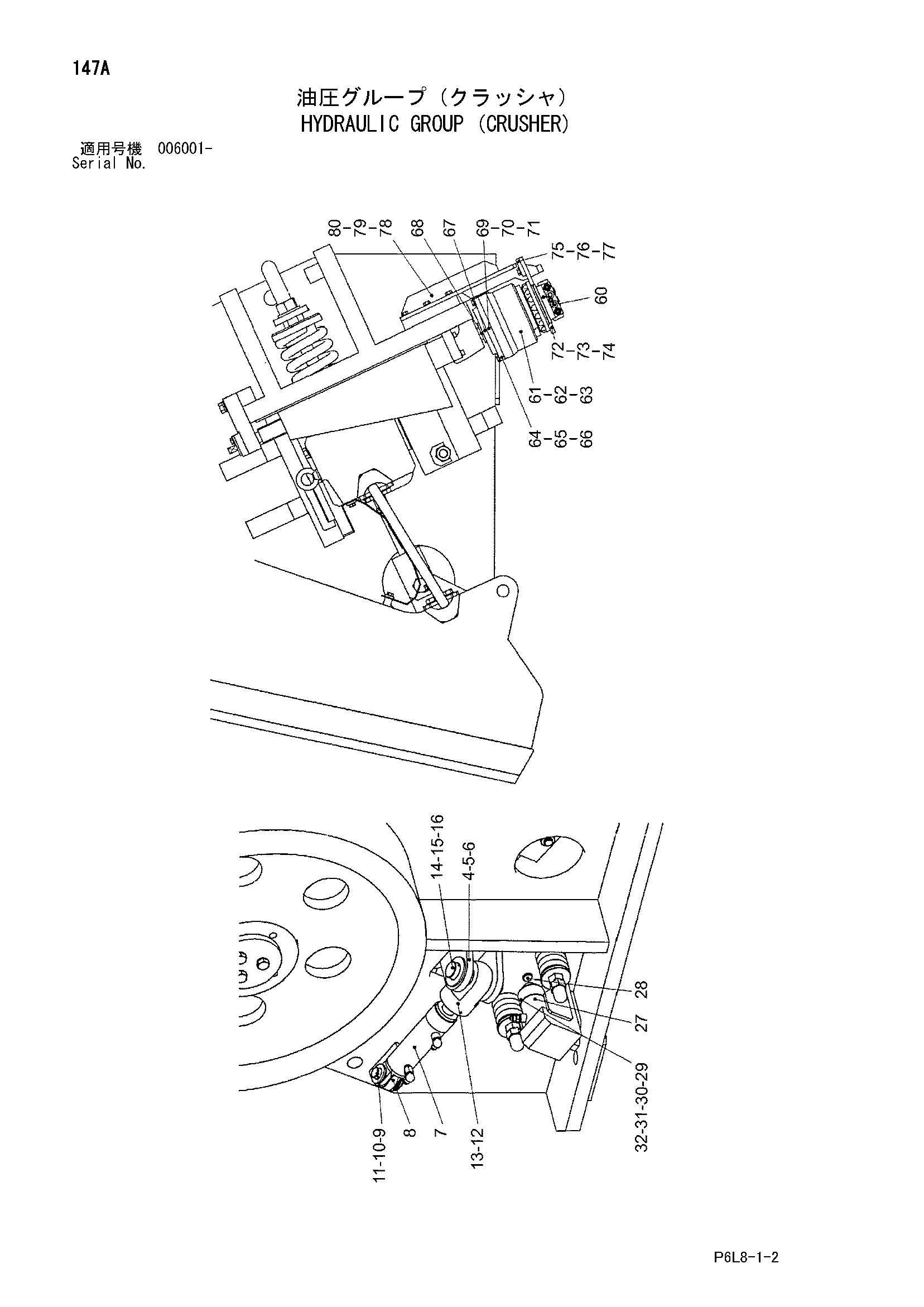

Заводская схема «Гидравлический группа (гидроножницы)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4616591 | Кронштейн | 2 |
| 05 | J932480 | Болт | 4 |
| 06 | J222024 | Шайба | 2 |
| 07 | 4616712 | Гидроцилиндр | 2 |
| 07A | 4618023 | Комплект уплотнений | 1 |
| 08 | 4616470 | Клевис | 2 |
| 09 | 4616623 | Палец | 2 |
| 10 | A590136 | Плоская шайба | 4 |
| 11 | 4616658 | Палец сприт | 4 |
| 12 | 4616592 | Концевой шток | 2 |
| 13 | 4616743 | Установочный винт | 2 |
| 14 | 4616624 | Палец | 2 |
| 15 | 4616664 | Шайба | 4 |
| 16 | 4616659 | Палец сприт | 4 |
| 27 | 4616713 | Гидроцилиндр | 2 |
| 27A | 4618031 | Комплект уплотнений | 1 |
| 28 | 4616661 | Штанга | 2 |
| 29 | 4616593 | Лента | 2 |
| 30 | J900612 | Болт | 4 |
| 31 | A590106 | Плоская шайба | 4 |
| 32 | A590906 | Пружинная шайба | 4 |
| 60 | 4614376 | Гидромотор | 1 |
| 61 | 4611580 | Корпус | 1 |
| 62 | J781040 | Болт с внутренним шестигранником | 9 |
| 63 | A590910 | Пружинная шайба | 9 |
| 64 | 4611863 | Крышка | 1 |
| 65 | 4616737 | Болт | 8 |
| 66 | J222010 | Шайба | 8 |
| 67 | 94-2278 | Шпонка | 1 |
| 68 | A590139 | Плоская шайба | 1 |
| 69 | 4616582 | Пластина концевой | 1 |
| 70 | J921650 | Болт | 1 |
| 71 | J222016 | Шайба | 1 |
| 72 | 4616606 | Рукоять | 1 |
| 73 | J781030 | Болт с внутренним шестигранником | 8 |
| 74 | A590910 | Пружинная шайба | 8 |
| 75 | 4616607 | Кронштейн | 1 |
| 76 | J901230 | Болт | 2 |
| 77 | A590112 | Плоская шайба | 2 |
| 78 | 8095256 | Кронштейн | 1 |
| 79 | J921240 | Болт | 6 |
| 80 | J222012 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
