Питатель блок — HITACHI ZR420JC

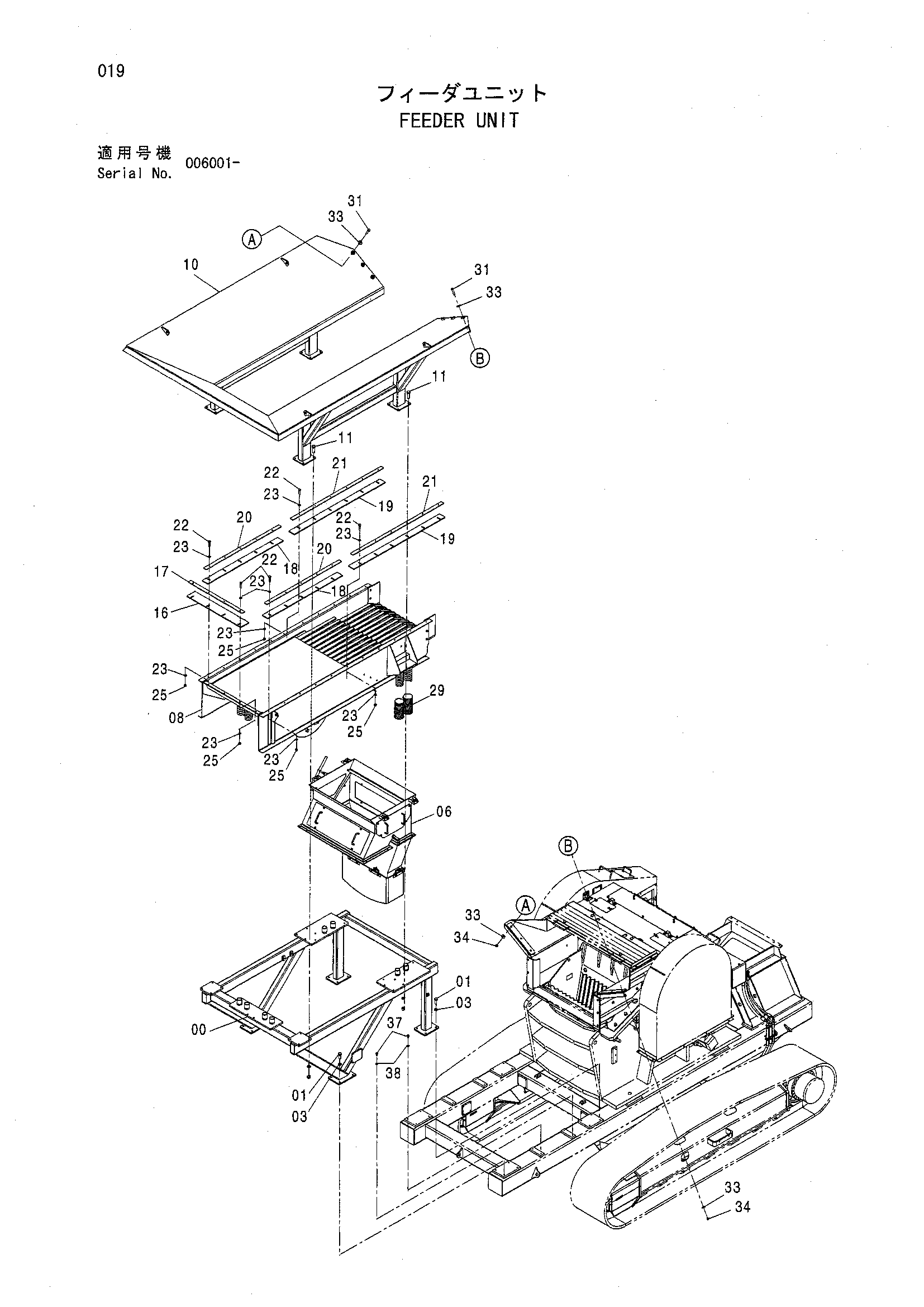

Заводская схема «Питатель блок» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021693 | Рама | 1 |
| 01 | J901645 | Болт | 16 |
| 02 | A590916 | Пружинная шайба | 16 |
| 03 | A590116 | Плоская шайба | 16 |
| 10 | 6023090 | Бункер | 1 |
| 11 | J901655 | Болт | 16 |
| 12 | A590916 | Пружинная шайба | 16 |
| 13 | J950016 | Гайка | 16 |
| 14 | A590116 | Плоская шайба | 32 |
| 16 | 4489957 | Резиновая прокладка | 1 |
| 17 | 4489960 | Штанга плоский | 1 |
| 18 | 4489834 | Резиновая прокладка | 2 |
| 19 | 4489956 | Резиновая прокладка | 2 |
| 20 | 4489958 | Штанга плоский | 2 |
| 21 | 4489959 | Штанга плоский | 2 |
| 22 | J901045 | Болт | 26 |
| 23 | A590110 | Плоская шайба | 52 |
| 24 | A590910 | Пружинная шайба | 26 |
| 25 | J950010 | Гайка | 26 |
| 29 | 4489988 | Крышка | 4 |
| 37 | J901016 | Болт | 8 |
| 38 | A590910 | Пружинная шайба | 8 |
| 39 | A590110 | Плоская шайба | 8 |
| 41 | J931660 | Болт | 6 |
| 42 | J222016 | Шайба | 12 |
| 43 | J950016 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
