Ремень конвейер (1-3) — HITACHI ZR420JC

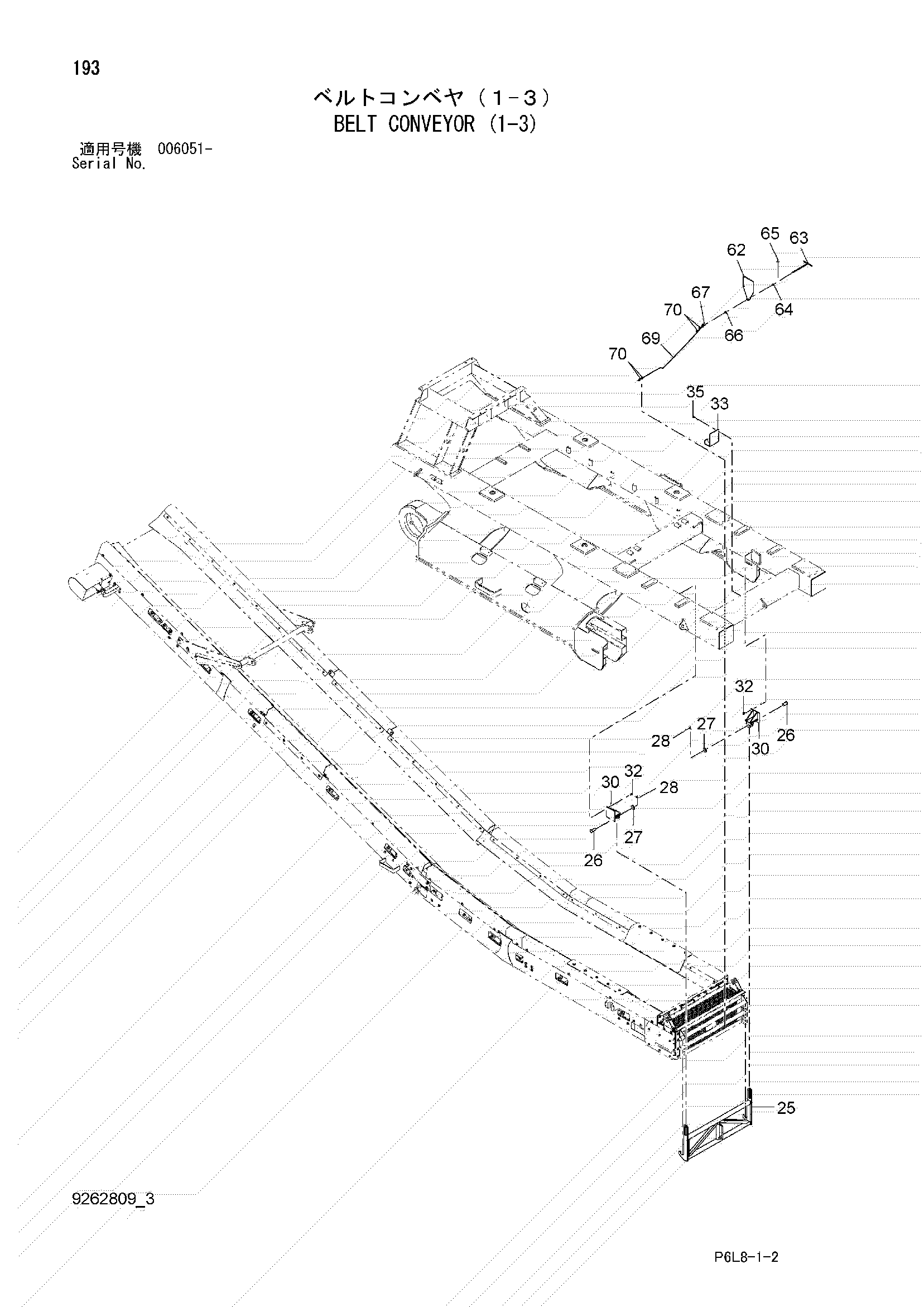

Заводская схема «Ремень конвейер (1-3)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 25 | 7043625 | Кронштейн | 1 |
| 26 | 4486401 | Палец | 2 |
| 27 | A590130 | Плоская шайба | 2 |
| 28 | A765050 | Шплинт | 2 |
| 30 | 8090583 | Кронштейн | 2 |
| 32 | J271025 | Болт с шайбой | 8 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 8092247 | Кронштейн | 1 |
| 35 | J271025 | Болт с шайбой | 4 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 62 | 9760885 | Кронштейн | 1 |
| 63 | 9760886 | Рычаг | 1 |
| 64 | A590110 | Плоская шайба | 1 |
| 65 | A763016 | Шплинт | 1 |
| 66 | J950010 | Гайка | 1 |
| 67 | 4603174 | Гайка проушина | 1 |
| 69 | 4603169 | Канат провод | 1 |
| 70 | 4601502 | Зажим провод | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
