Гидроцилиндр клапан — HITACHI ZR420JC

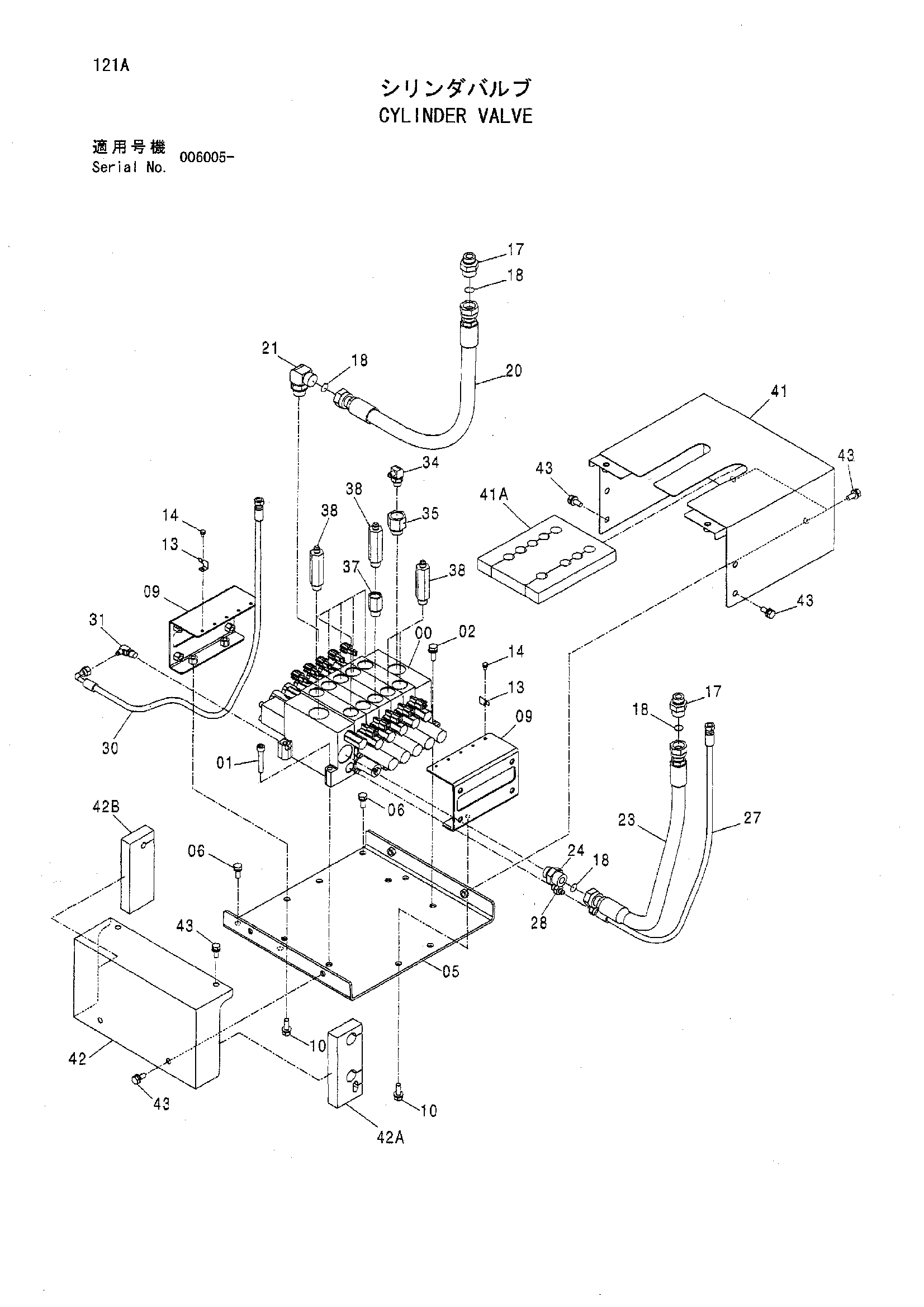

Заводская схема «Гидроцилиндр клапан» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4480236	Гидрораспределитель	1
01	J781060	Болт с внутренним шестигранником	2
02	J021030	Болт с шайбой	2
02	J271030 замена: J901030	Болт с шайбой	2
02	J271030 замена: J222010	Болт с шайбой	2
05	8092250	Кронштейн	1
06	J011025	Болт с шайбой	4
06	J271025 замена: J901025	Болт с шайбой	4
06	J271025 замена: J222010	Болт с шайбой	4
09	8092246	Кронштейн	2
10	J021030	Болт с шайбой	4
10	J271030 замена: J901030	Болт с шайбой	4
10	J271030 замена: J222010	Болт с шайбой	4
13	4252767	Кронштейн	10
14	J010610	Болт с шайбой	10
14	J260610 замена: J900610	Болт с шайбой	10
14	J260610 замена: A590106	Болт с шайбой	10
17	A853166	Адаптер	2
17A	4506424	Уплотнительное кольцо	1
18	4187308	Уплотнительное кольцо	4
20	4260127	Шланг	1
21	A853366	Угловой штуцер	1
21A	4506424	Уплотнительное кольцо	1
23	4209730	Шланг	1
24	A853166	Адаптер	1
24A	4506424	Уплотнительное кольцо	1
27	4488796	Шланг	1
28	A852122	Адаптер	1
28A	957366	Уплотнительное кольцо	1
30	4488797	Шланг	1
31	A852322	Угловой штуцер	1
31A	957366	Уплотнительное кольцо	1
34	A852332	Угловой штуцер	1
34A	4509180	Уплотнительное кольцо	1
35	4263454	Переходник S	1
35A	4506424	Уплотнительное кольцо	1
37	4406267	Переходник	1
37A	4506418	Уплотнительное кольцо	1
38	4399584	Адаптер	9
38A	4506418	Уплотнительное кольцо	1
41	8092266	Крышка	1
41A	4603364	Резиновая прокладка	1
42	8092267	Крышка	1
42A	4603365	Резиновая прокладка	1
42B	4603366	Резиновая прокладка	1
43	J021025	Болт с шайбой	10
43	J271025 замена: J901025	Болт с шайбой	10
43	J271025 замена: J222010	Болт с шайбой	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
