Рама группа (питатель) — HITACHI ZR420JC

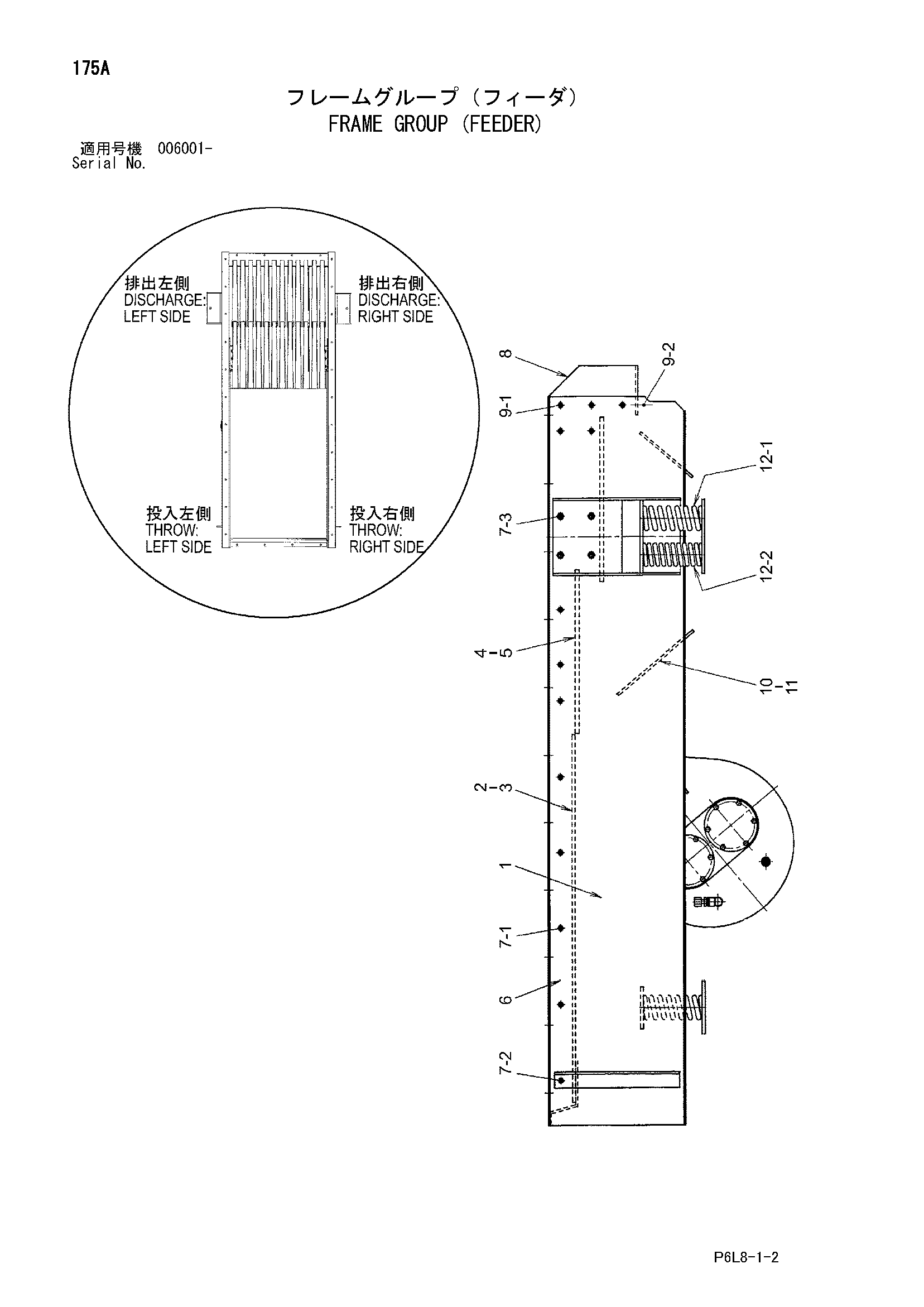

Заводская схема «Рама группа (питатель)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4616612	Рама	1
02	4615817	Пластина	2
03-1	4615820	Болт	4
03-1A	4616843	Болт флусх	1
03-1B	J950016	Гайка	2
03-1C	A590116	Плоская шайба	1
03-2	4457609	Болт	20
03-2A	4616846	Болт флусх	1
03-2B	J950016	Гайка	2
03-2C	A590116	Плоская шайба	1
04	4485367	Штанга	1
04	4607472	Штанга (для рекйкле)	1
04	4631266	Штанга (для рекйкле)	1
05	4615857	Болт	24
05	4615857	Болт (для рекйкле)	18
05	4656436	Болт (для рекйкле)	24
05A	J921680	Болт	1
05A	J921650	Болт	1
05B	J950016	Гайка	2
05B	J950016	Гайка (для рекйкле)	2
05C	A590116	Плоская шайба	1
06-1	4615825	Пластина	1
06-2	4615826	Пластина	1
06-3	4615834	Пластина	1
06-4	4615835	Пластина	1
07-1	4457656	Болт	18
07-1A	M311230	Болт флусх	1
07-1B	J950012	Гайка	1
07-1C	A590112	Плоская шайба	1
07-2	4457659	Болт	2
07-2A	M311240	Болт флусх	1
07-2B	J950012	Гайка	1
07-2C	A590112	Плоская шайба	1
07-3	4615836	Болт	8
07-3A	4616854	Болт флусх	1
07-3B	J950016	Гайка	1
07-3C	A590116	Плоская шайба	1
08	7044796	Пластина	1
09-1A	M311230	Болт флусх	1
09-1B	J950012	Гайка	1
09-1C	A590112	Плоская шайба	1
09-2A	4144758	Болт флусх	1
09-2B	J950012	Гайка	2
09-2C	A590112	Плоская шайба	1
10	4616809	Крышка	1
11-1A	J901655	Болт	1
11-1B	J950016	Гайка	2
11-1C	A590116	Плоская шайба	1
11-2A	J901660	Болт	1
11-2B	J950016	Гайка	2
11-2C	A590116	Плоская шайба	1
12-1	4616813	Спрнг	4
12-2	4616814	Спрнг	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
