Боковой конвейер (2-1) — HITACHI ZR420JC

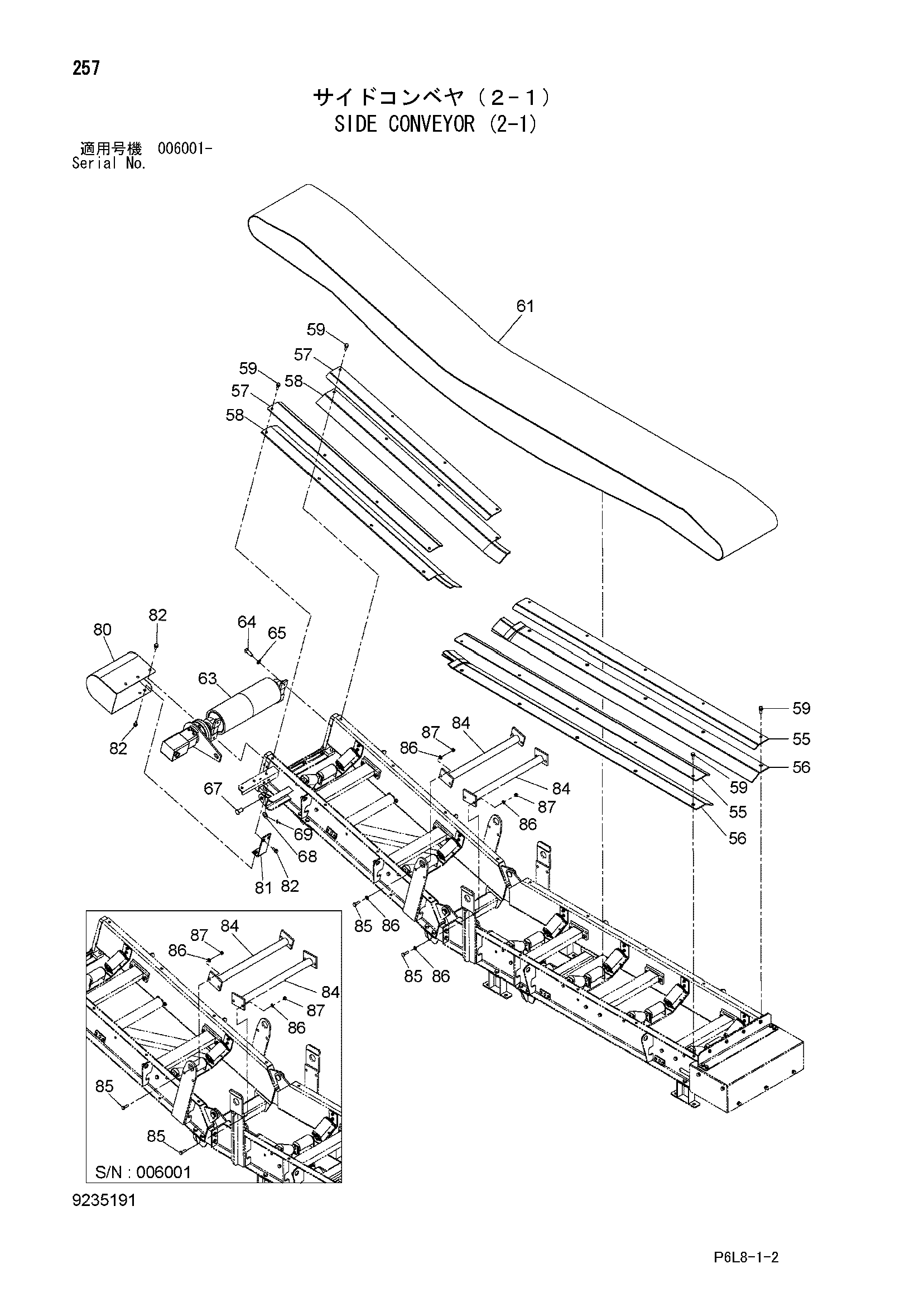

Заводская схема «Боковой конвейер (2-1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 55 | 3097443 | Пластина | 2 |
| 56 | 3097441 | Резиновая прокладка | 2 |
| 57 | 3097444 | Пластина | 2 |
| 58 | 3097442 | Резиновая прокладка | 2 |
| 59 | J271035 | Болт с шайбой | 18 |
| 59A | J901035 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 61 | 4484913 замена: 4615175 | Ремень | 1 |
| 61 | 4615175 | Ремень | 1 |
| 64 | J901440 | Болт | 4 |
| 65 | A590114 | Плоская шайба | 4 |
| 67 | 4407083 | Палец | 1 |
| 68 | A590120 | Плоская шайба | 1 |
| 69 | A764040 | Шплинт | 1 |
| 80 | 8074266 | Крышка | 1 |
| 81 | 8074264 | Пластина | 1 |
| 82 | J271025 | Болт с шайбой | 7 |
| 82A | J901025 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
| 84 | 9761916 | Опора | 2 |
| 85 | J901035 | Болт | 8 |
| 86 | A590110 | Плоская шайба | 8 |
| 86 | A590110 | Плоская шайба | 16 |
| 87 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
