Стойка (600X9000mm) — HITACHI ZR420JC

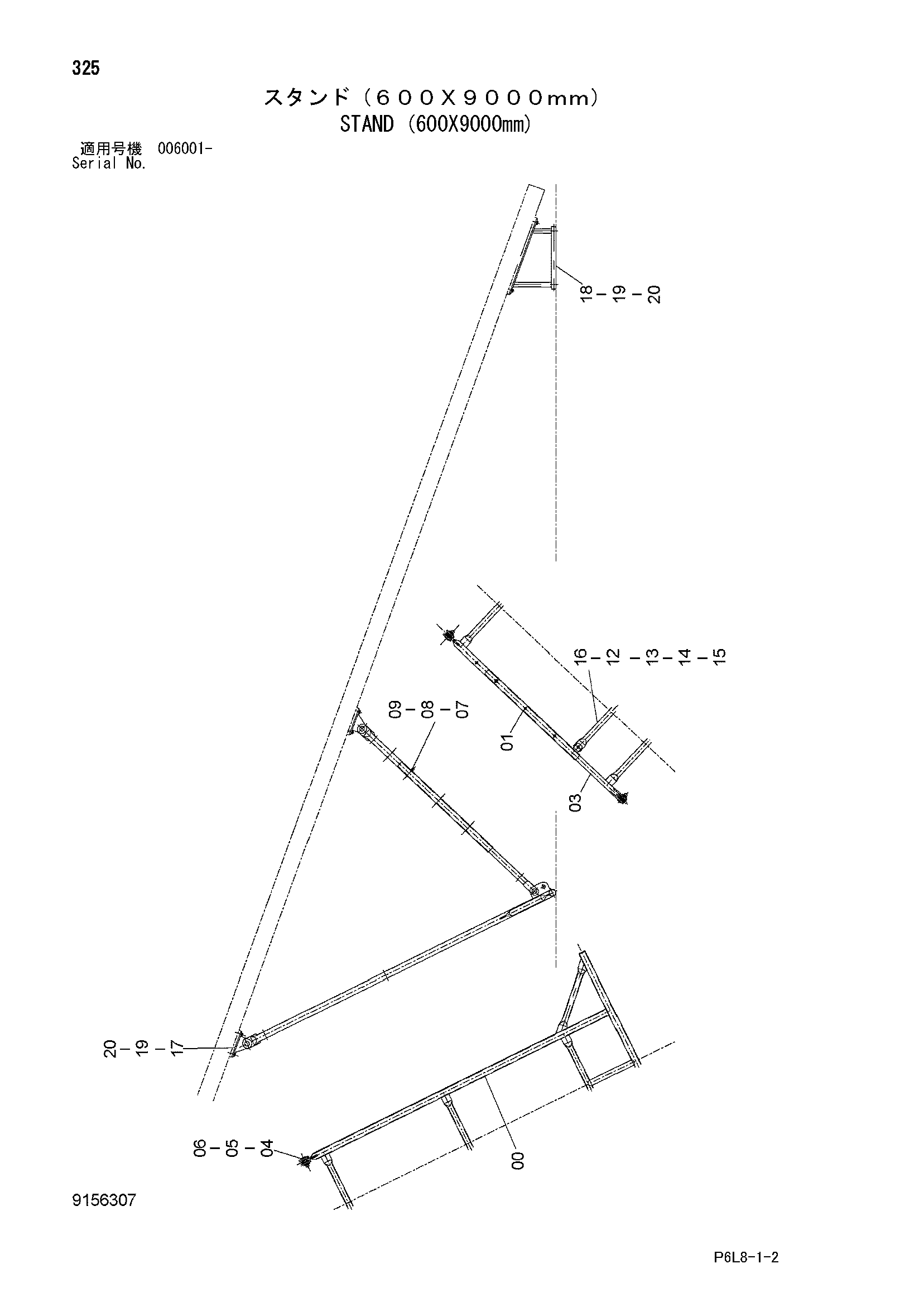

Заводская схема «Стойка (600X9000mm)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030127 | Стойка | 1 |
| 01 | 8068397 | Стойка | 1 |
| 03 | 8066234 | Стойка | 1 |
| 04 | 4370396 | Палец | 6 |
| 05 | A590124 | Плоская шайба | 6 |
| 06 | K422098 | Стопорный палец | 6 |
| 08 | A590116 | Плоская шайба | 2 |
| 09 | 4022701 | Стопорный палец | 2 |
| 10 | 4382745 | Палец | 2 |
| 12 | J901235 | Болт | 2 |
| 13 | A590112 | Плоская шайба | 4 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | J950012 | Гайка | 2 |
| 16 | 4382900 | Стойка | 1 |
| 17 | 8066226 | Кронштейн | 4 |
| 18 | 7031779 | Рама | 1 |
| 19 | J901230 | Болт | 12 |
| 20 | A590912 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
