Верхний кхуте — HITACHI ZR420JC

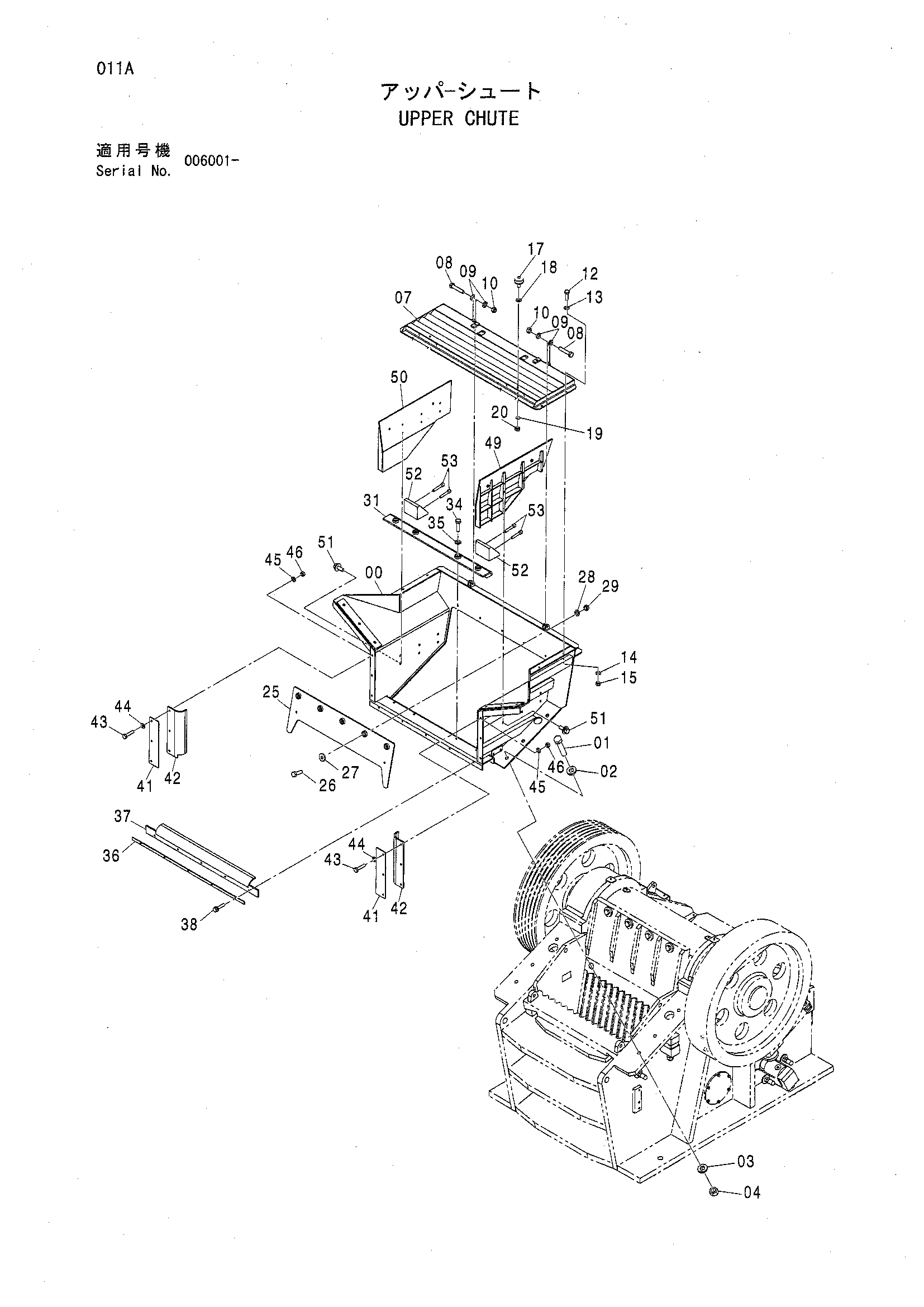

Заводская схема «Верхний кхуте» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021683 | Кхуте | 1 |
| 01 | J932090 | Болт | 6 |
| 02 | J222020 | Шайба | 12 |
| 03 | A590920 | Пружинная шайба | 6 |
| 04 | J950020 | Гайка | 6 |
| 07 | 7043958 | Защитный кожух | 1 |
| 08 | J901260 | Болт | 2 |
| 09 | A590112 | Плоская шайба | 4 |
| 10 | M660012 | U-образная гайка | 2 |
| 12 | J901035 | Болт | 4 |
| 13 | A590110 | Плоская шайба | 8 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | J950010 | Гайка | 4 |
| 17 | 4294508 | Ограничитель | 2 |
| 18 | A590110 | Плоская шайба | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | J950010 | Гайка | 2 |
| 25 | 8094725 | Крышка | 1 |
| 26 | J901240 | Болт | 5 |
| 27 | 449490 | Шайба | 5 |
| 28 | A590912 замена: A590112 | Пружинная шайба | 5 |
| 29 | M660012 | U-образная гайка | 5 |
| 31 | 8099026 | Пластина | 1 |
| 34 | J901245 | Болт | 4 |
| 35 | A590112 | Плоская шайба | 4 |
| 36 | 4623611 | Пластина | 1 |
| 37 | 4489262 | Резиновая прокладка | 1 |
| 38 | J021045 | Болт с шайбой | 5 |
| 38 | J271045 замена: J901045 | Болт с шайбой | 5 |
| 38 | J271045 замена: J222010 | Болт с шайбой | 5 |
| 41 | 4441460 | Пластина | 2 |
| 42 | 4489263 | Резиновая прокладка | 2 |
| 43 | J901045 | Болт | 6 |
| 44 | A590110 | Плоская шайба | 12 |
| 45 | A590910 | Пружинная шайба | 6 |
| 46 | J950010 | Гайка | 6 |
| 49 | 7044267 | Крышка | 1 |
| 50 | 7044268 | Крышка | 1 |
| 51 | J031235 | Болт с шайбой | 12 |
| 51 | J281235 замена: J901235 | Болт с шайбой | 12 |
| 51 | J281235 замена: 4249324 | Болт с шайбой | 12 |
| 52 | 4630758 | Блок | 2 |
| 53 | J781260 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
