Боковой конвейер (2-2) — HITACHI ZR420JC

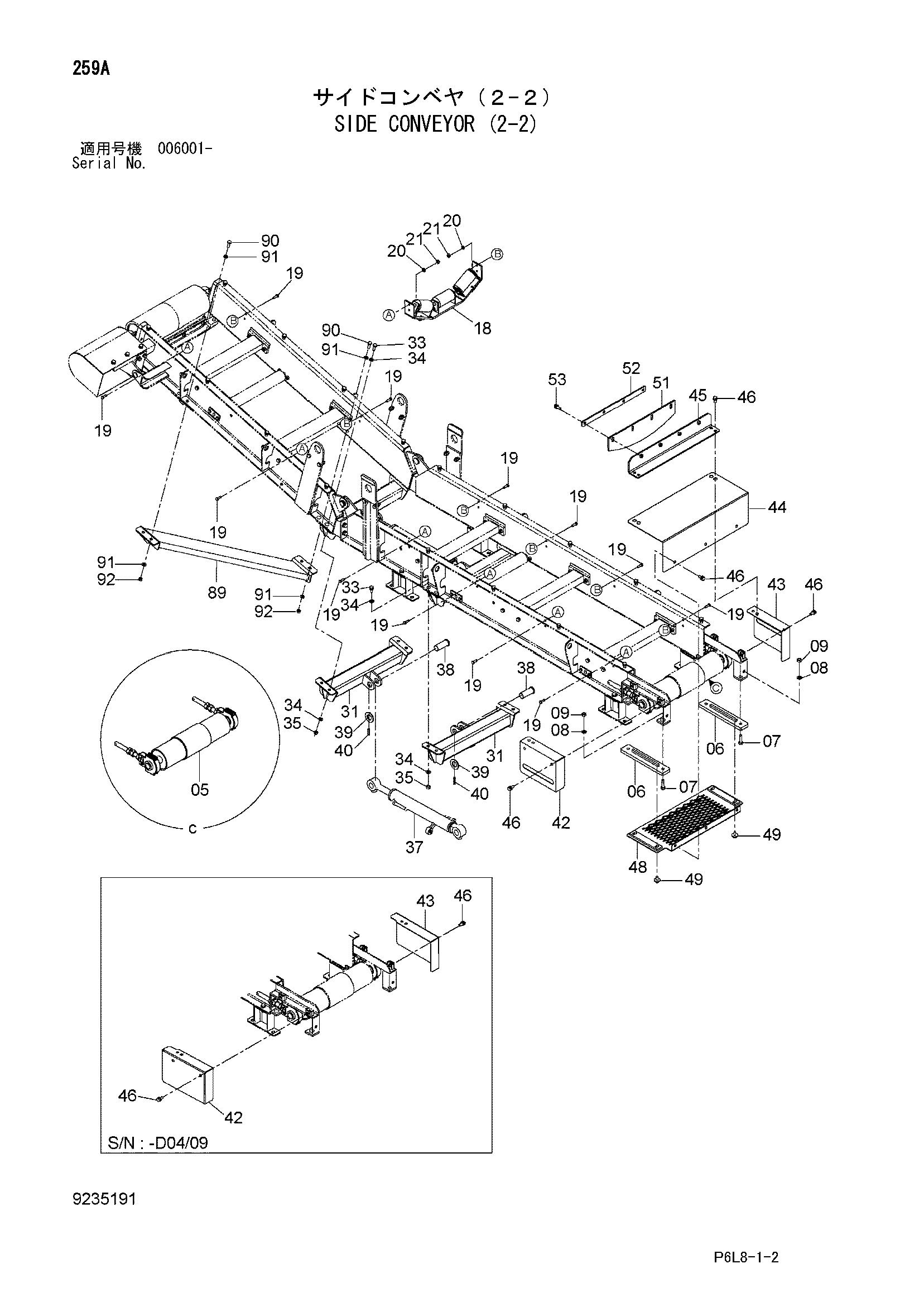

Заводская схема «Боковой конвейер (2-2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 8092231 | Пластина | 2 |
| 07 | J901245 | Болт | 4 |
| 08 | A590112 | Плоская шайба | 4 |
| 09 | J950012 | Гайка | 4 |
| 19 | J900825 | Болт | 24 |
| 20 | A590108 | Плоская шайба | 24 |
| 21 | J950008 | Гайка | 24 |
| 31 | 8092747 | Кронштейн | 2 |
| 33 | J901235 | Болт | 8 |
| 34 | A590112 | Плоская шайба | 16 |
| 35 | J950012 | Гайка | 8 |
| 37 | 4484744 | Гидроцилиндр | 1 |
| 37A | 4615126 | Комплект уплотнений | 1 |
| 38 | 4486400 | Палец | 2 |
| 39 | A590130 | Плоская шайба | 2 |
| 40 | A765050 | Шплинт | 2 |
| 42 | 8092228 замена: 8100417 | Крышка | 1 |
| 42 | 8100417 | Крышка | 1 |
| 43 | 8092229 замена: 8100418 | Крышка | 1 |
| 43 | 8100418 | Крышка | 1 |
| 44 | 3097329 | Крышка | 1 |
| 45 | 9760252 | Кронштейн | 1 |
| 46 | J271025 | Болт с шайбой | 11 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 48 | 8089455 | Крышка | 1 |
| 49 | J281025 | Болт с шайбой | 4 |
| 49A | J901025 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
| 51 | 4488201 | Резиновая прокладка | 1 |
| 52 | 4488202 | Штанга плоский | 1 |
| 53 | J271030 | Болт с шайбой | 4 |
| 53A | J901030 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 89 | 8093720 | Опора | 1 |
| 90 | J901030 | Болт | 4 |
| 91 | A590110 | Плоская шайба | 8 |
| 92 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
