Ремень конвейер (2) — HITACHI ZR420JC

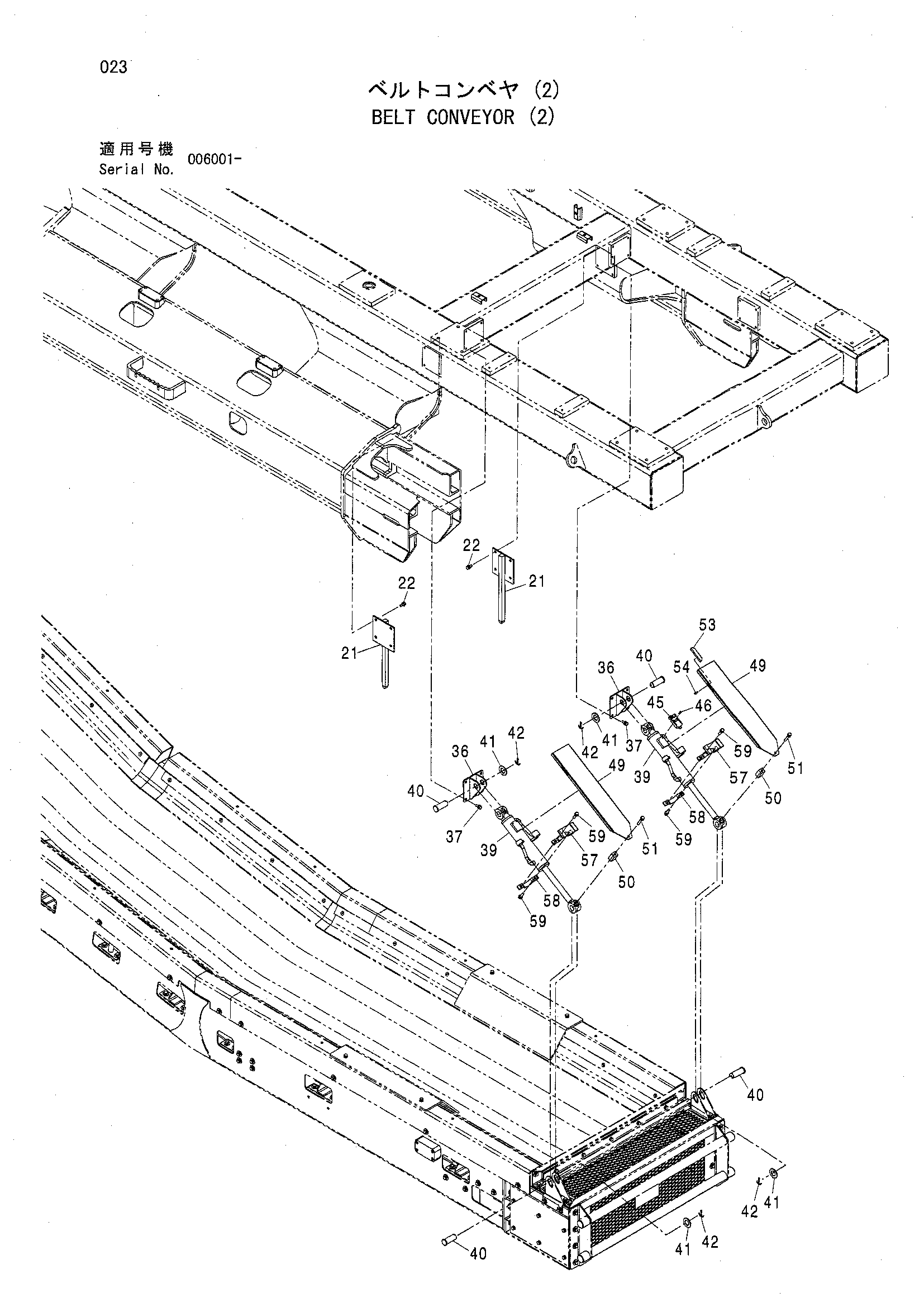

Заводская схема «Ремень конвейер (2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
21	8096931	Кронштейн	2
22	J021030 замена: J271025	Болт с шайбой	8
22	J271025 замена: J901025	Болт с шайбой	8
22	J271025 замена: J222010	Болт с шайбой	8
36	9758410	Кронштейн	2
37	J021030 замена: J271025	Болт с шайбой	8
37	J271025 замена: J901025	Болт с шайбой	8
37	J271025 замена: J222010	Болт с шайбой	8
39	4484743	Гидроцилиндр	2
39A	4615126	Комплект уплотнений	1
40	4486400	Палец	4
41	A590130	Плоская шайба	4
42	A765050	Шплинт	4
45	4454138	Выключатель концевой	1
46	J780516	Болт с внутренним шестигранником	2
49	3097871	Крышка	2
50	4600464	Проставка	2
51	J021065	Болт с шайбой	2
51	J271065 замена: J901065	Болт с шайбой	2
51	J271065 замена: J222010	Болт с шайбой	2
53	4600463	Ответная планка	1
54	J020616	Болт с шайбой	2
54	J260616 замена: J900616	Болт с шайбой	2
54	J260616 замена: A590106	Болт с шайбой	2
57	8091628	Кронштейн	2
58	8091629	Кронштейн	2
59	J021040	Болт с шайбой	4
59	J271040 замена: J901040	Болт с шайбой	4
59	J271040 замена: J222010	Болт с шайбой	4

Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
