Управление двигателем — HITACHI ZR420JC

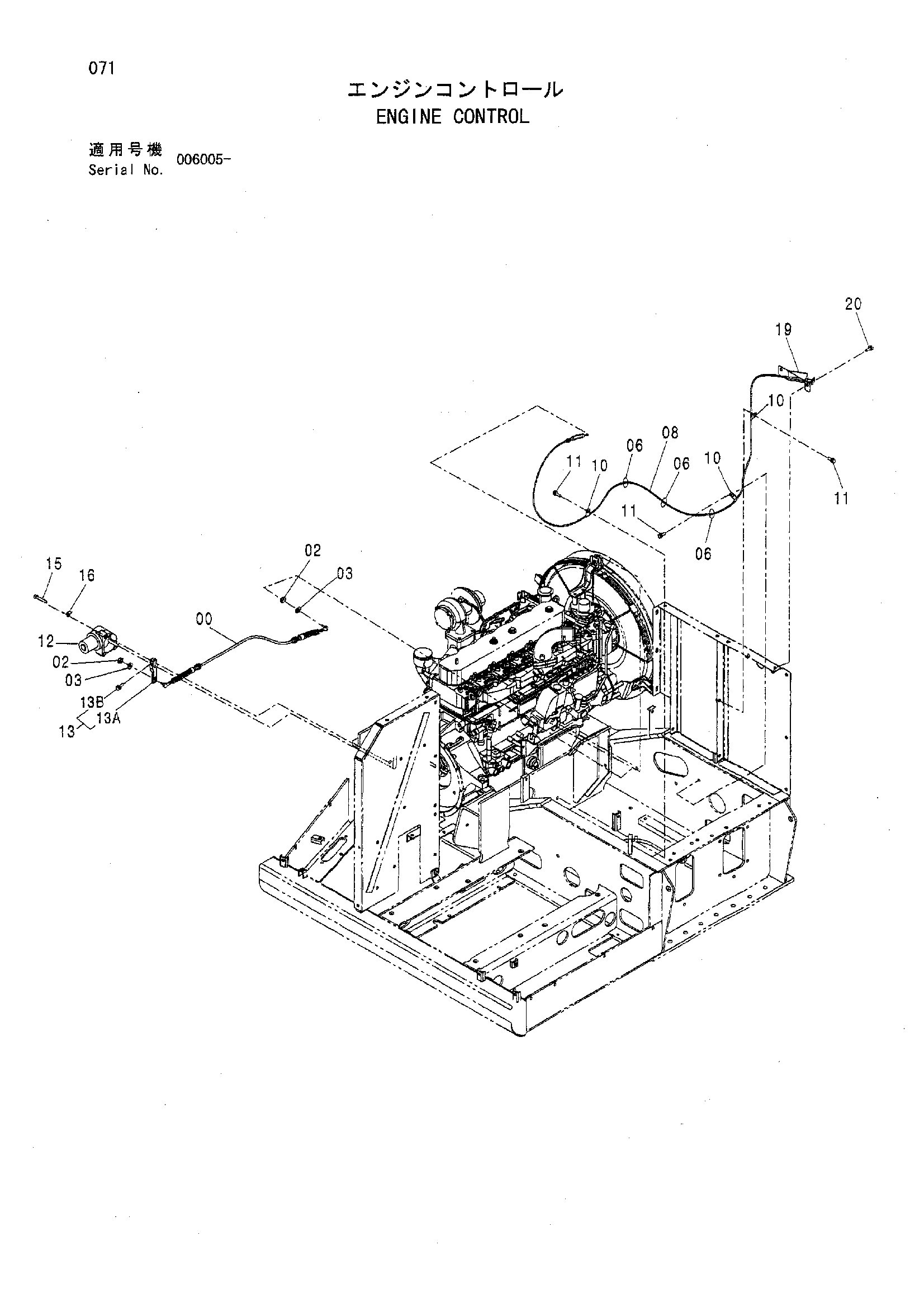

Заводская схема «Управление двигателем» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438106 | Трос управления | 1 |
| 02 | M500605 | Гайка | 2 |
| 03 | A590906 замена: A590106 | Пружинная шайба | 2 |
| 06 | 4055312 | Ленточный зажим | 3 |
| 08 | 4425186 | Трос управления | 1 |
| 10 | 4190276 | Зажим | 3 |
| 11 | J011020 | Болт с шайбой | 3 |
| 11 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 11 | J271020 замена: J222010 | Болт с шайбой | 3 |
| 12 | 4614911 | Гидромотор | 1 |
| 13 | 9207252 | Рычаг в сборе | 1 |
| 13A | 9756079 | Рычаг | 1 |
| 13B | J780820 | Болт с внутренним шестигранником | 1 |
| 15 | J781060 | Болт с внутренним шестигранником | 3 |
| 16 | 4257159 | Кронштейн | 2 |
| 19 | 8090867 | Кронштейн | 1 |
| 20 | J021030 | Болт с шайбой | 2 |
| 20 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 20 | J271030 замена: J222010 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
