Ремень конвейер (1-2) — HITACHI ZR420JC

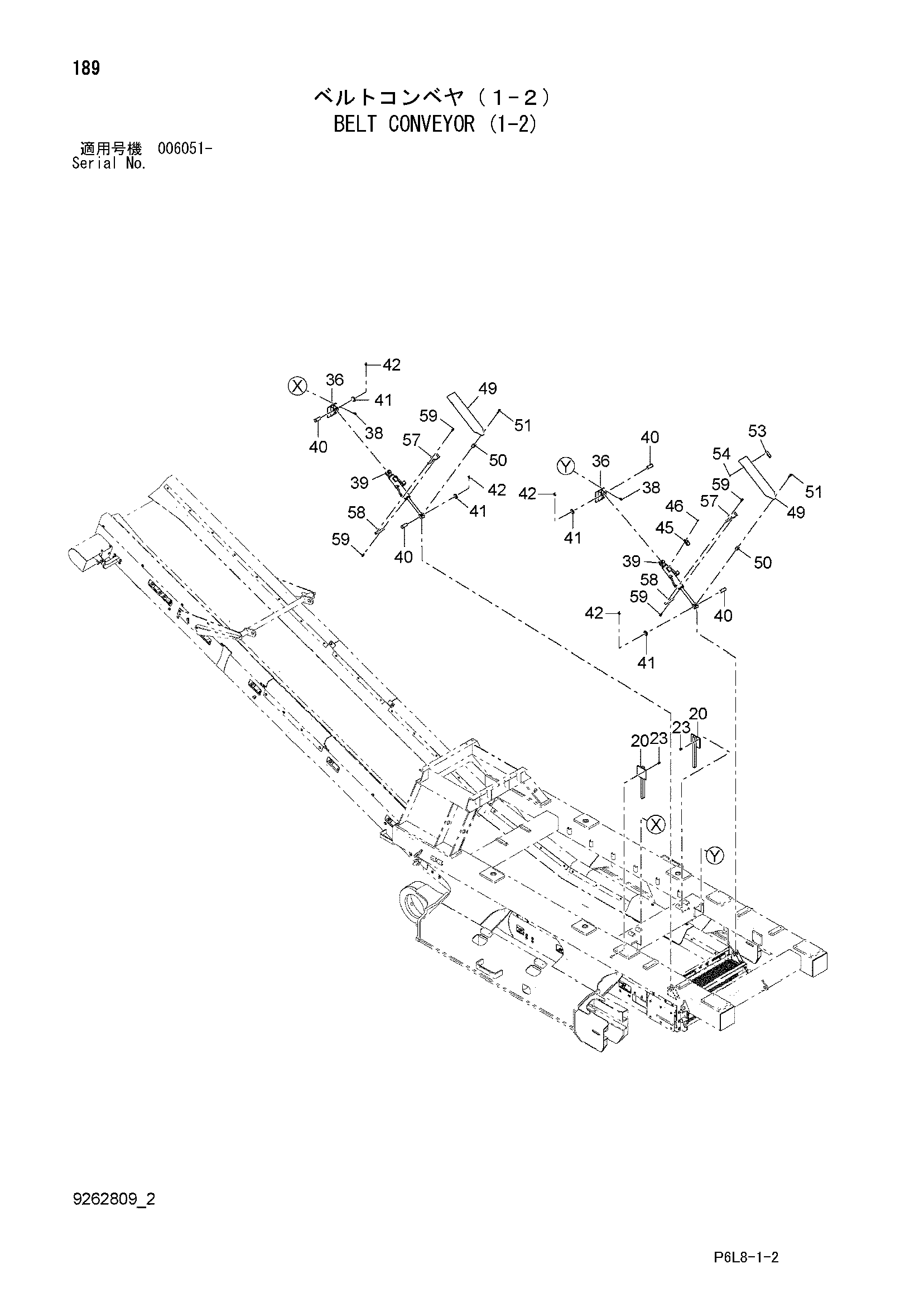

Заводская схема «Ремень конвейер (1-2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | 8096931 | Направляющая | 2 |
| 23 | J271025 | Болт с шайбой | 8 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 36 | 9758410 | Кронштейн | 2 |
| 38 | J271025 | Болт с шайбой | 8 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4484743 | Гидроцилиндр | 2 |
| 39A | 4615126 | Комплект уплотнений | 1 |
| 40 | 4486400 | Палец | 4 |
| 41 | A590130 | Плоская шайба | 4 |
| 42 | A765050 | Шплинт | 4 |
| 45 | 4454138 | Выключатель концевой | 1 |
| 46 | J780516 | Болт с внутренним шестигранником | 2 |
| 49 | 3097871 | Крышка | 2 |
| 50 | 4600464 | Проставка | 2 |
| 51 | J271065 | Болт с шайбой | 2 |
| 51A | J901065 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 4600463 | Ответная планка | 1 |
| 54 | J260616 | Болт с шайбой | 2 |
| 54A | J900616 | Болт | 1 |
| 54B | A590106 | Плоская шайба | 1 |
| 57 | 8091628 | Кронштейн | 2 |
| 58 | 8091629 | Кронштейн | 2 |
| 59 | J271040 | Болт с шайбой | 4 |
| 59A | J901040 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
