Гидроцилиндр клапан трубопроводы — HITACHI ZR420JC

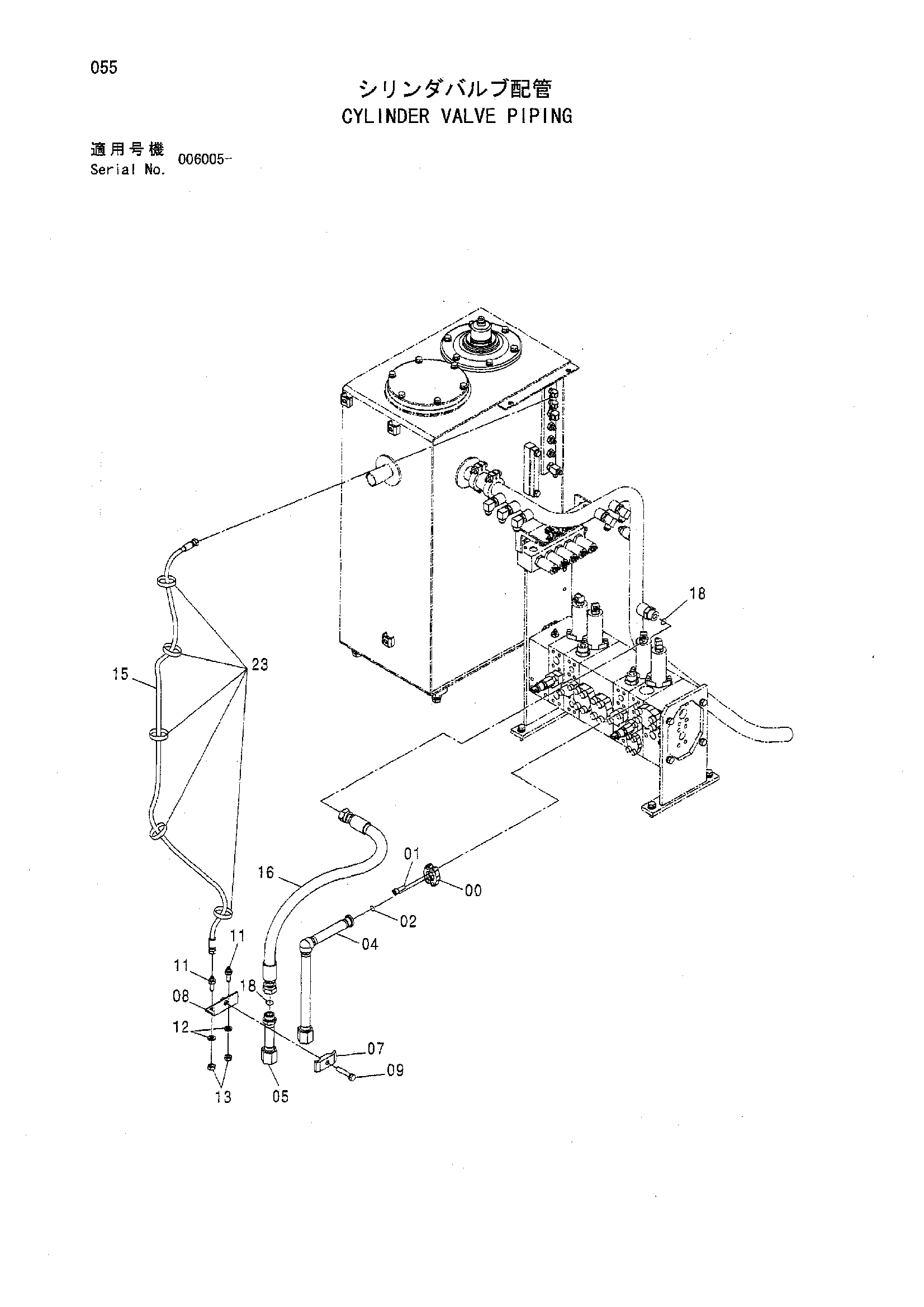

Заводская схема «Гидроцилиндр клапан трубопроводы» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 2 |
| 01 | J781030 | Болт с внутренним шестигранником | 4 |
| 02 | 971489 | Уплотнительное кольцо | 1 |
| 04 | 8091000 | Трубка | 1 |
| 05 | 9760974 | Трубка | 1 |
| 07 | 4189859 | Хомут трубки | 1 |
| 08 | 9760254 | Кронштейн | 1 |
| 09 | J011260 | Болт с шайбой | 1 |
| 09 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 09 | J271260 замена: J222012 | Болт с шайбой | 1 |
| 11 | 4248117 | Адаптер | 2 |
| 12 | A590912 замена: A590112 | Пружинная шайба | 2 |
| 13 | 4209198 | Гайка | 2 |
| 15 | 4487960 | Шланг | 1 |
| 16 | 4452252 | Шланг | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
