Инструменты (3) — HITACHI ZR420JC

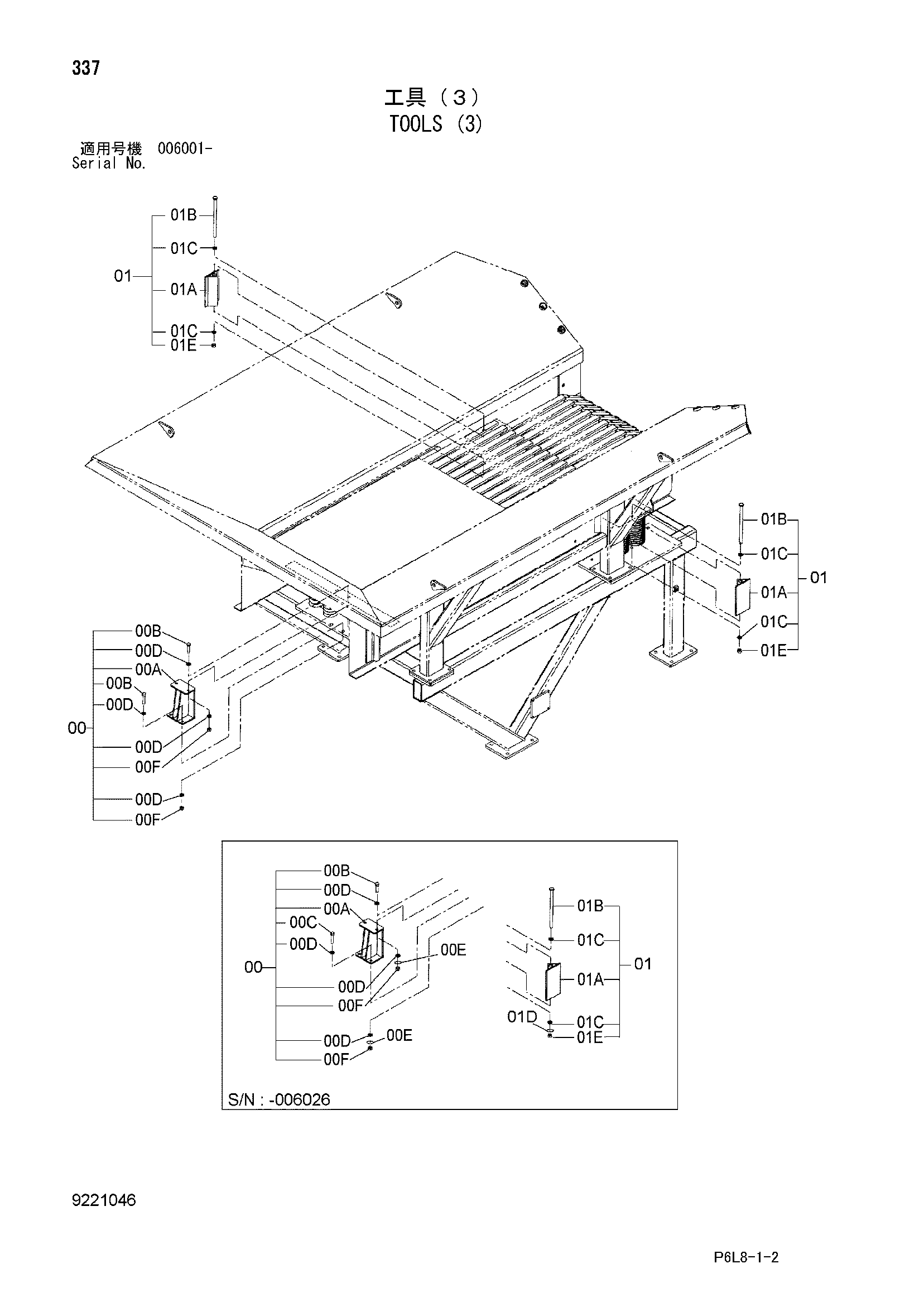

Заводская схема «Инструменты (3)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9223942 | Питатель инструмент (1) | 1 |
| 00A | 9760453 | Кронштейн | 1 |
| 00B | J901655 | Болт | 2 |
| 00B | J901655 | Болт | 4 |
| 00C | J901670 | Болт | 2 |
| 00D | A590116 | Плоская шайба | 8 |
| 00E | A590916 | Пружинная шайба | 4 |
| 00F | J950016 | Гайка | 4 |
| 01 | 9223943 | Питатель инструмент (2) | 2 |
| 01A | 9760454 | Кронштейн | 1 |
| 01B | 4489984 | Болт | 1 |
| 01C | A590116 | Плоская шайба | 2 |
| 01D | A590916 | Пружинная шайба | 1 |
| 01E | J950016 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
