Задний трубопроводы (левый) — HITACHI ZR420JC

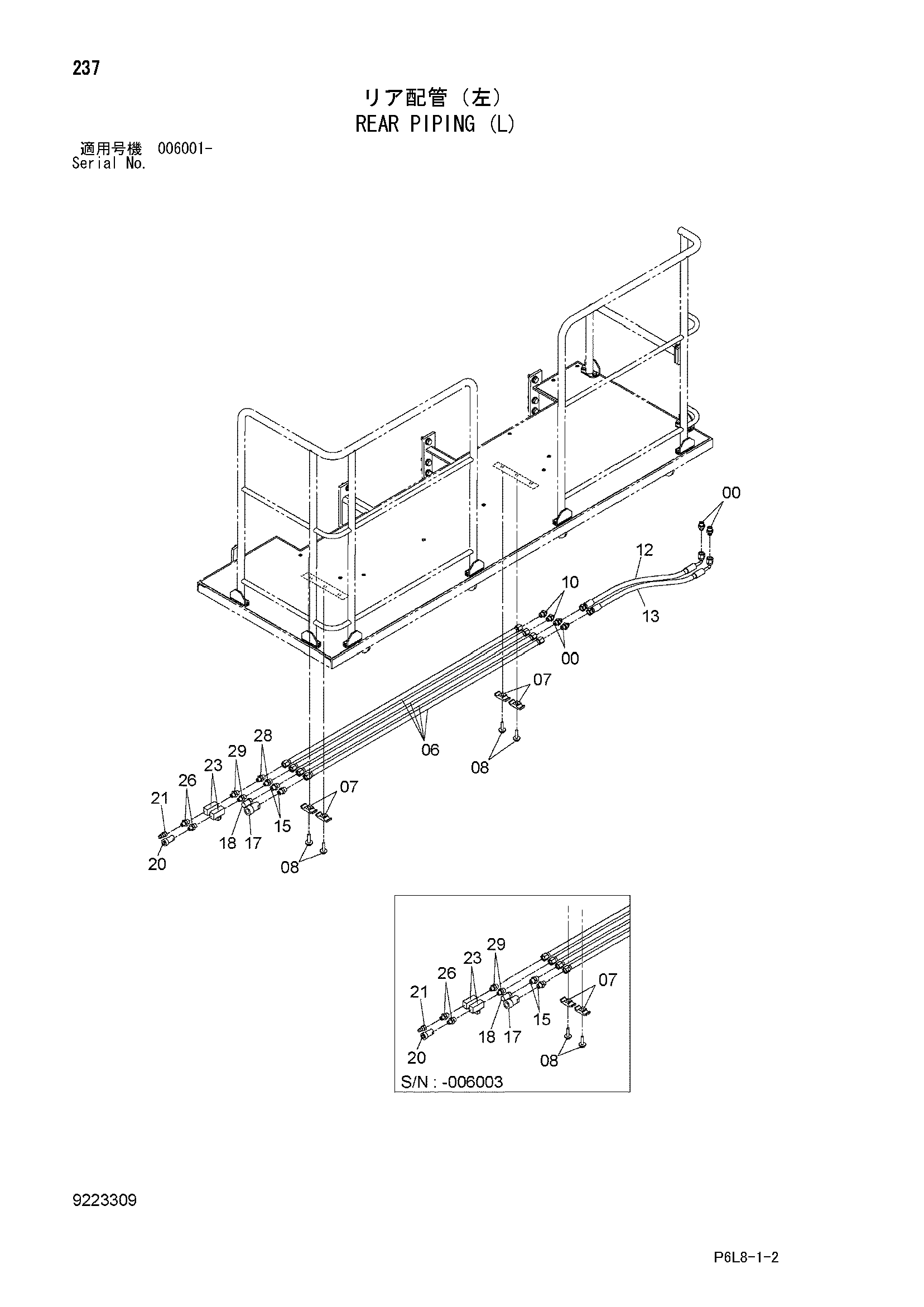

Заводская схема «Задний трубопроводы (левый)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 9759468 | Трубка | 4 |
| 07 | 4189858 | Хомут трубки | 4 |
| 08 | J281050 | Болт с шайбой | 4 |
| 08A | J901050 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | A852143 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4488850 | Шланг | 1 |
| 13 | 4488851 | Шланг | 1 |
| 15 | 4217207 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4033130 | Самоуплотняющееся соединение | 1 |
| 17A | 4048091 | Пылезащитный колпачок | 1 |
| 18 | 4033129 | Самоуплотняющееся соединение | 1 |
| 18A | 4048090 | Пылезащитный колпачок | 1 |
| 20 | 4022907 | Самоуплотняющееся соединение | 1 |
| 20A | 4072595 | Колпачок | 1 |
| 21 | 4022908 | Самоуплотняющееся соединение | 1 |
| 21A | 4072596 | Колпачок | 1 |
| 23 | 4353424 | Клапан тхроттле | 2 |
| 23 | 4604378 | Клапан словретур | 2 |
| 26 | 94-1702 | Адаптер | 2 |
| 26 | 94-1901 | Адаптер | 2 |
| 28 | 4263452 | Переходник S | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4142256 | Адаптер | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4219343 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
