Секондарй конвейер в сборе (600X7000mm) — HITACHI ZR420JC

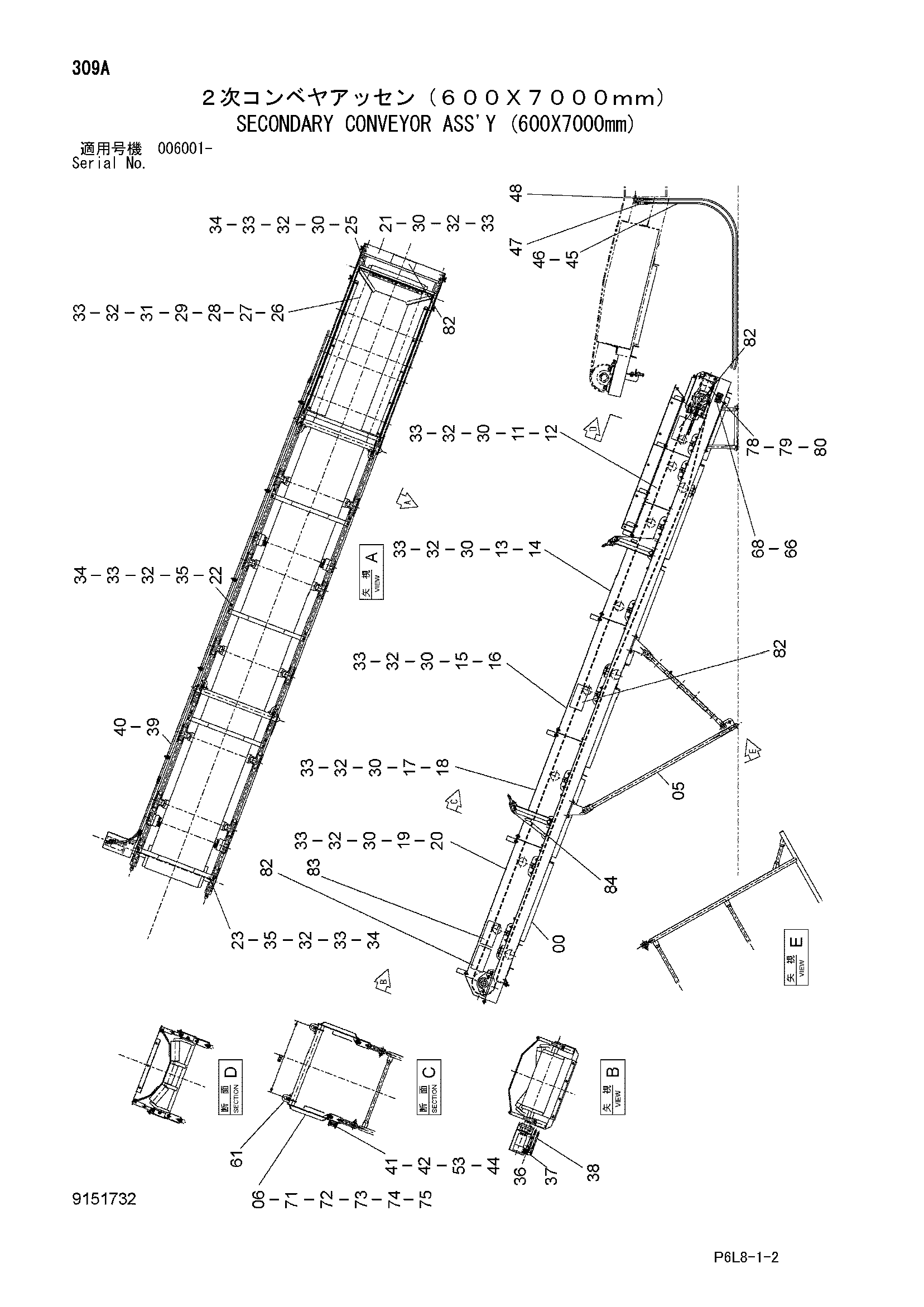

Заводская схема «Секондарй конвейер в сборе (600X7000mm)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
06	7031780	Стойка	2
11	7031781	Крышка	1
12	7031782	Крышка	1
13	8066235	Крышка	1
14	8066236	Крышка	1
15	8066237	Крышка	1
16	8066238	Крышка	1
17	8066239	Крышка	1
18	8066240	Крышка	1
19	7031787	Крышка	1
20	7031788	Крышка	1
21	3075440	Крышка	1
22	9746252	Стойка	3
23	4370385	Стойка	2
25	7031783	Бункер	1
26	4370386	Резиновая прокладка	1
27	4370393	Пластина	1
28	4370394	Резиновая прокладка	2
29	4370395	Пластина	2
30	J901025	Болт	36
31	J901035	Болт	13
32	A590910	Пружинная шайба	65
33	A590110	Плоская шайба	83
34	J950010	Гайка	18
35	J901030	Болт	16
36	4200471	Угловой штуцер	1
36A	4506418	Уплотнительное кольцо	1
37	4277651	Угловой штуцер	1
37A	4506418	Уплотнительное кольцо	1
38	4263041	Шланг	2
39	4200466	Адаптер	4
39A	4509180	Уплотнительное кольцо	1
40	9745168	Трубка	2
41	4349111	Хомут	10
42	4344284	Втулка	10
44	A590908	Пружинная шайба	10
45	4305250	Шланг	2
46	4215650	Адаптер	2
47	4022907	Самоуплотняющееся соединение	1
47A	4072595	Колпачок	1
48	4022908	Самоуплотняющееся соединение	1
48A	4072596	Колпачок	1
53	J900850	Болт	10
61	9158458	Инструменты конвейер	1
61A	4003012	Серьга	4
61B	4382169	Канат провод	4
66	M492564	Приводной винт	4
68	3077559	Информационная табличка	1
71	J901650	Болт	12
72	A590916	Пружинная шайба	12
73	J21685	Шайба уклон	12
74	A590116	Плоская шайба	12
75	J950016	Гайка	12
78	4437260	Крышка	2
79	M361025	Болт винг	4
80	A590110	Плоская шайба	4
82	3088322	Предупреждающая табличка	7
83	3088324	Предупреждающая табличка	2
84	4486989	Маркировка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
