Крышка (3) — HITACHI ZR420JC

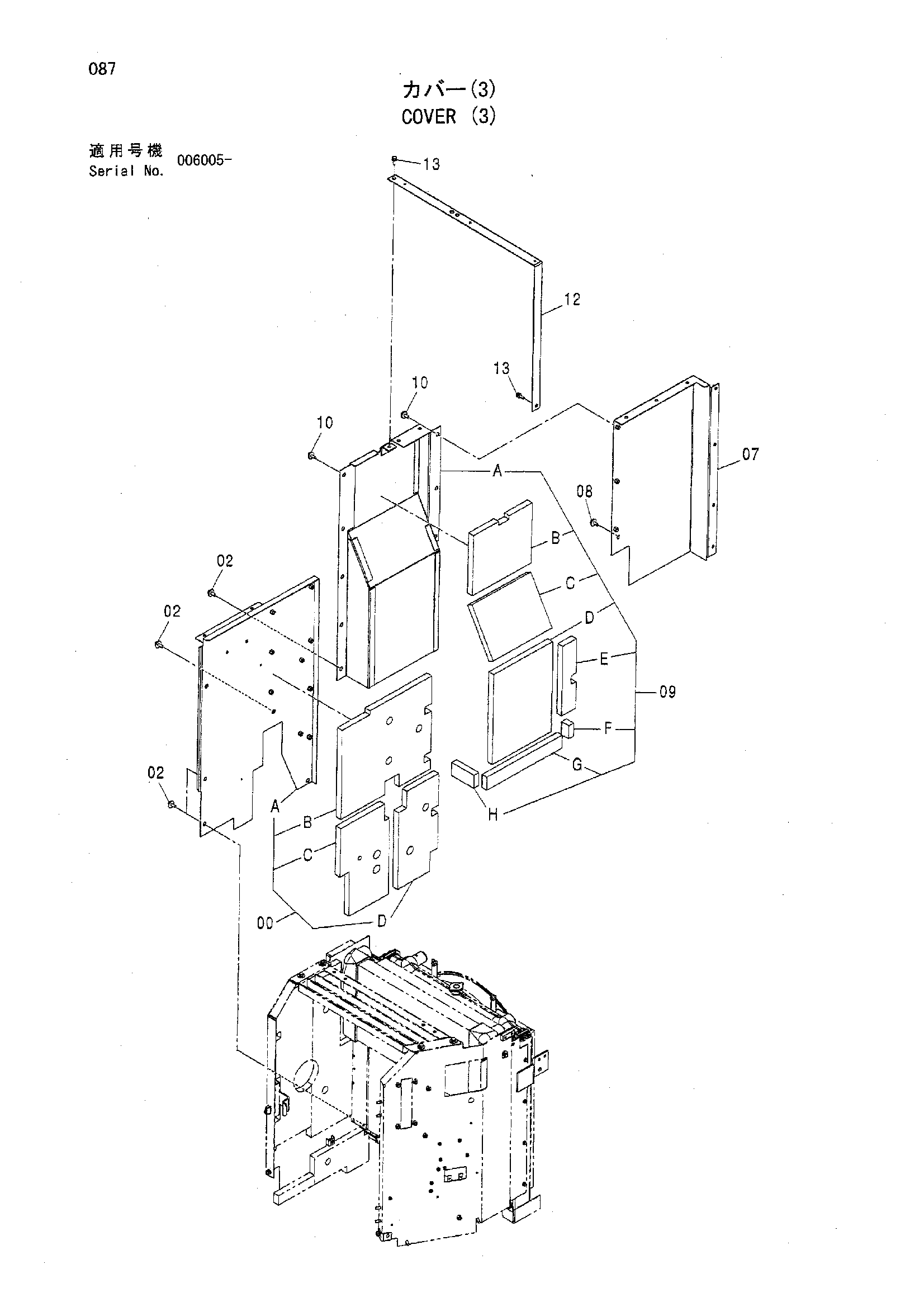

Заводская схема «Крышка (3)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043742 | Крышка | 1 |
| 00A | 6021548 | Крышка | 1 |
| 00B | 4487171 | Резиновая прокладка | 1 |
| 00C | 4446666 | Резиновая прокладка | 1 |
| 00D | 4602070 | Резиновая прокладка | 1 |
| 02 | J031030 | Болт с шайбой | 4 |
| 02 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 02 | J281030 замена: 4486055 | Болт с шайбой | 4 |
| 07 | 7039448 | Крышка | 1 |
| 08 | J031030 | Болт с шайбой | 1 |
| 08 | J281030 замена: J901030 | Болт с шайбой | 1 |
| 08 | J281030 замена: 4486055 | Болт с шайбой | 1 |
| 09 | 7044472 | Крышка | 1 |
| 09A | 6021894 | Крышка | 1 |
| 09B | 4452827 | Резиновая прокладка | 1 |
| 09C | 4452828 | Резиновая прокладка | 1 |
| 09D | 4610540 | Резиновая прокладка | 1 |
| 09E | 4603423 | Резиновая прокладка | 1 |
| 09F | 4604483 | Резиновая прокладка | 1 |
| 09G | 4610374 | Резиновая прокладка | 1 |
| 09H | 4610375 | Резиновая прокладка | 1 |
| 10 | J031030 | Болт с шайбой | 7 |
| 10 | J281030 замена: J901030 | Болт с шайбой | 7 |
| 10 | J281030 замена: 4486055 | Болт с шайбой | 7 |
| 12 | 7039652 | Опора | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 13 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 13 | J271030 замена: J222010 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
