Ремень конвейер (1-1) — HITACHI ZR420JC

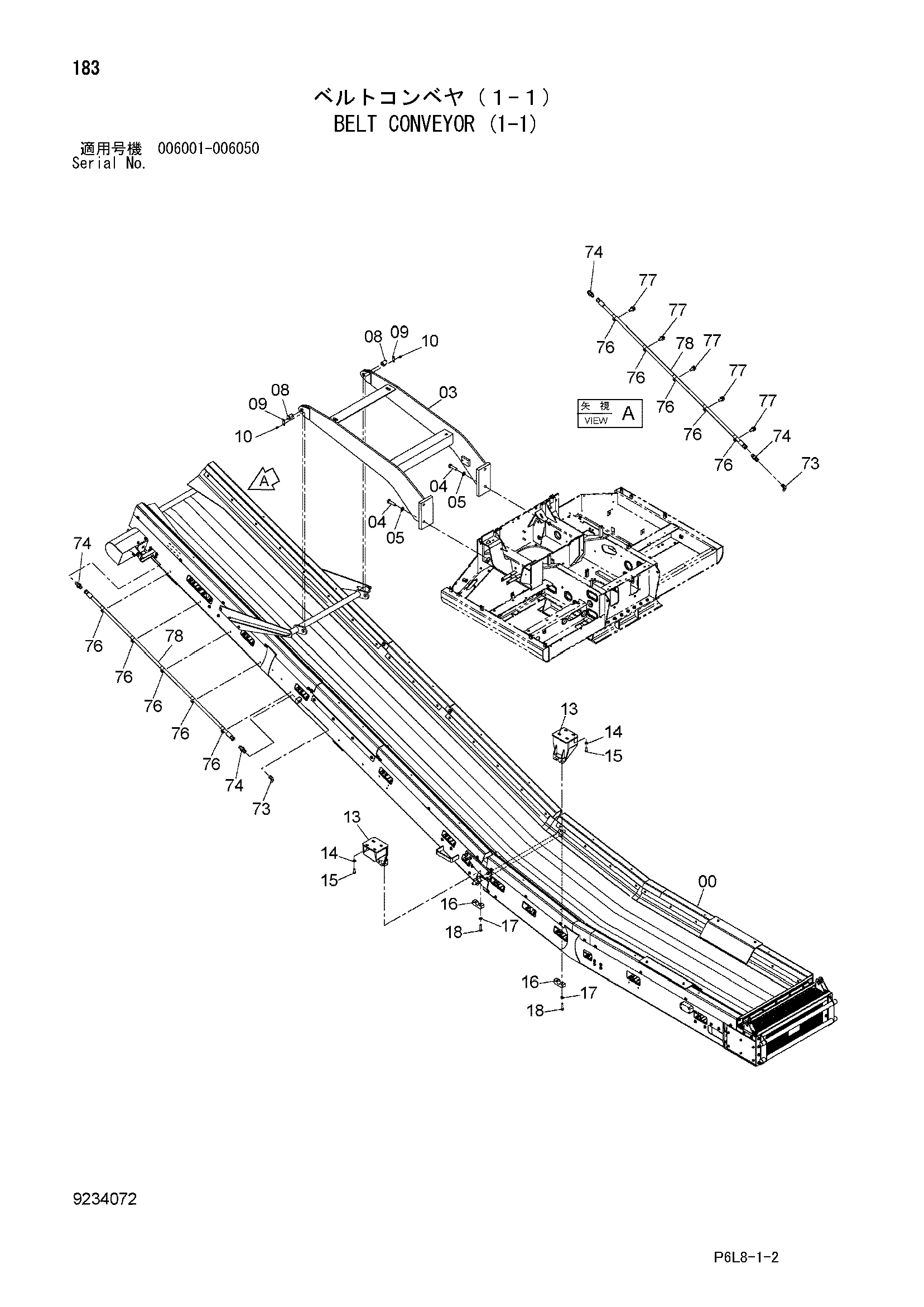

Заводская схема «Ремень конвейер (1-1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 6021502 | Кронштейн | 1 |
| 04 | J922490 | Болт | 4 |
| 05 | A590124 | Плоская шайба | 4 |
| 08 | 4355267 | Палец | 2 |
| 09 | X4245 | Стопорная пластина | 2 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 7045358 | Кронштейн | 2 |
| 14 | J222016 | Шайба | 8 |
| 15 | J901640 | Болт | 8 |
| 16 | 4612875 | Кронштейн | 2 |
| 17 | J222016 | Шайба | 4 |
| 18 | J901670 | Болт | 4 |
| 73 | J75581 | Пресс-маслёнка | 2 |
| 74 | 4298744 | Адаптер | 4 |
| 76 | 4190272 | Зажим | 10 |
| 77 | J271030 | Болт с шайбой | 5 |
| 77A | J901030 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 78 | 4486010 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
