Экран трубопроводы (2) — HITACHI ZR420JC

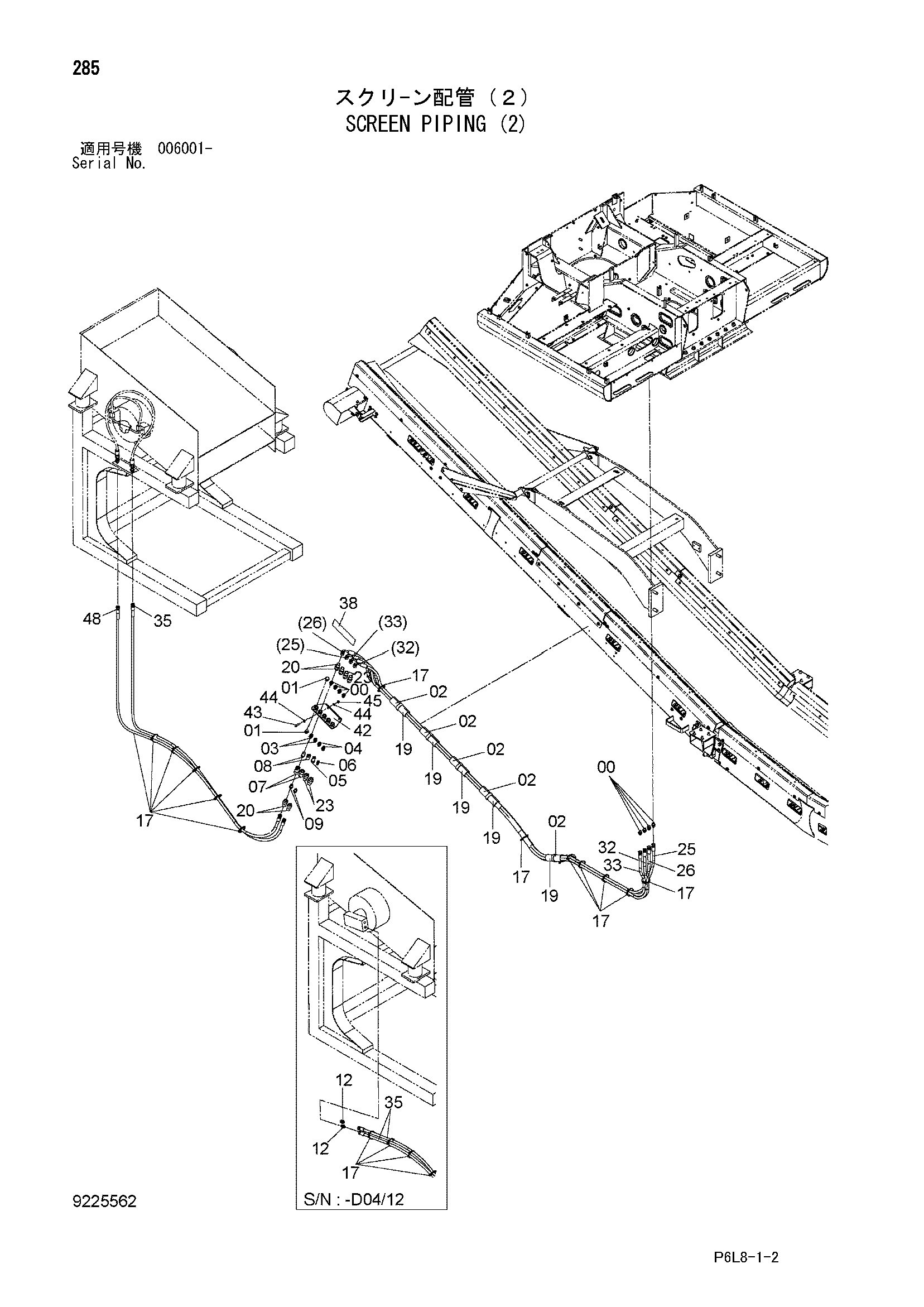

Заводская схема «Экран трубопроводы (2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 8 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A885004 | Пробка | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4193816 | Зажим | 5 |
| 03 | 4234652 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4142256 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4022907 | Самоуплотняющееся соединение | 1 |
| 05A | 4072595 | Колпачок | 1 |
| 06 | 4022908 | Самоуплотняющееся соединение | 1 |
| 06A | 4072596 | Колпачок | 1 |
| 07 | 4033130 | Самоуплотняющееся соединение | 2 |
| 07A | 4048091 | Пылезащитный колпачок | 1 |
| 08 | 4033129 | Самоуплотняющееся соединение | 2 |
| 08A | 4048090 | Пылезащитный колпачок | 1 |
| 09 | 4221287 | Адаптер | 2 |
| 12 | A852144 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4055312 | Ленточный зажим | 13 |
| 18 | 4044420 | Защитный кожух | 10 |
| 19 | 4219918 | Резиновая втулка | 5 |
| 20 | 4117817 | Колпачок | 4 |
| 23 | 4117822 | Колпачок | 4 |
| 25 | 4601992 | Шланг | 1 |
| 26 | 4601993 | Шланг | 1 |
| 32 | 4601997 | Шланг | 1 |
| 33 | 4601999 | Шланг | 1 |
| 35 | 4305280 | Шланг | 2 |
| 35 | 4603076 | Шланг | 1 |
| 38 | 3101264 | Информационная табличка | 1 |
| 42 | 8093110 | Пластина | 1 |
| 43 | J901045 | Болт | 2 |
| 44 | A590110 | Плоская шайба | 4 |
| 45 | J950010 | Гайка | 2 |
| 48 | 4603077 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
