Питатель трубопроводы — HITACHI ZR420JC

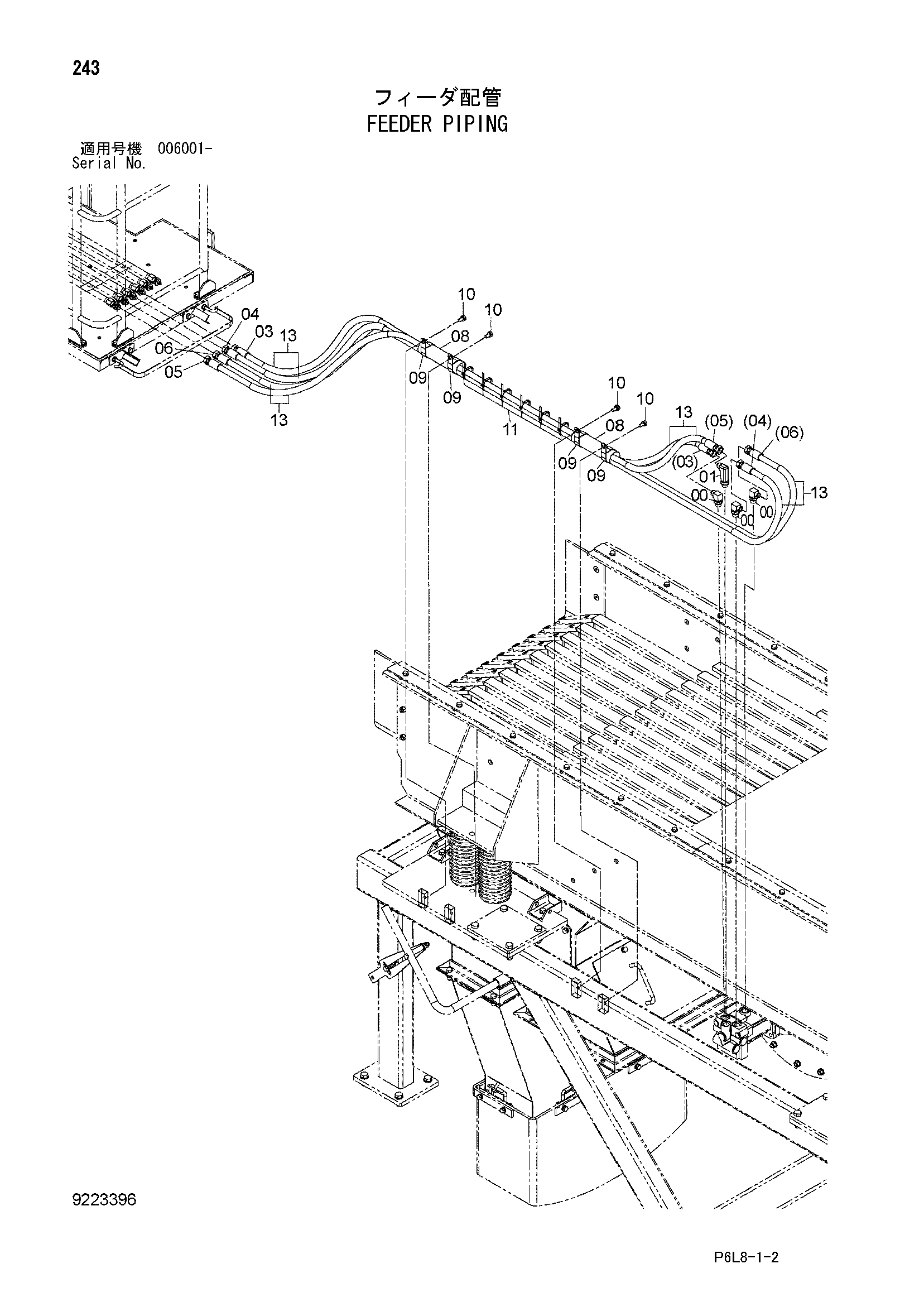

Заводская схема «Питатель трубопроводы» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852344 | Угловой штуцер | 3 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4217342 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4488892 | Шланг | 1 |
| 04 | 4488898 | Шланг | 1 |
| 05 | 4488896 | Шланг | 1 |
| 06 | 4488897 | Шланг | 1 |
| 08 | 4219918 | Резиновая втулка | 2 |
| 09 | 4193816 | Зажим | 4 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4055312 | Ленточный зажим | 6 |
| 13 | 4133527 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
