Обратные трубопроводы (2) — HITACHI ZR420JC

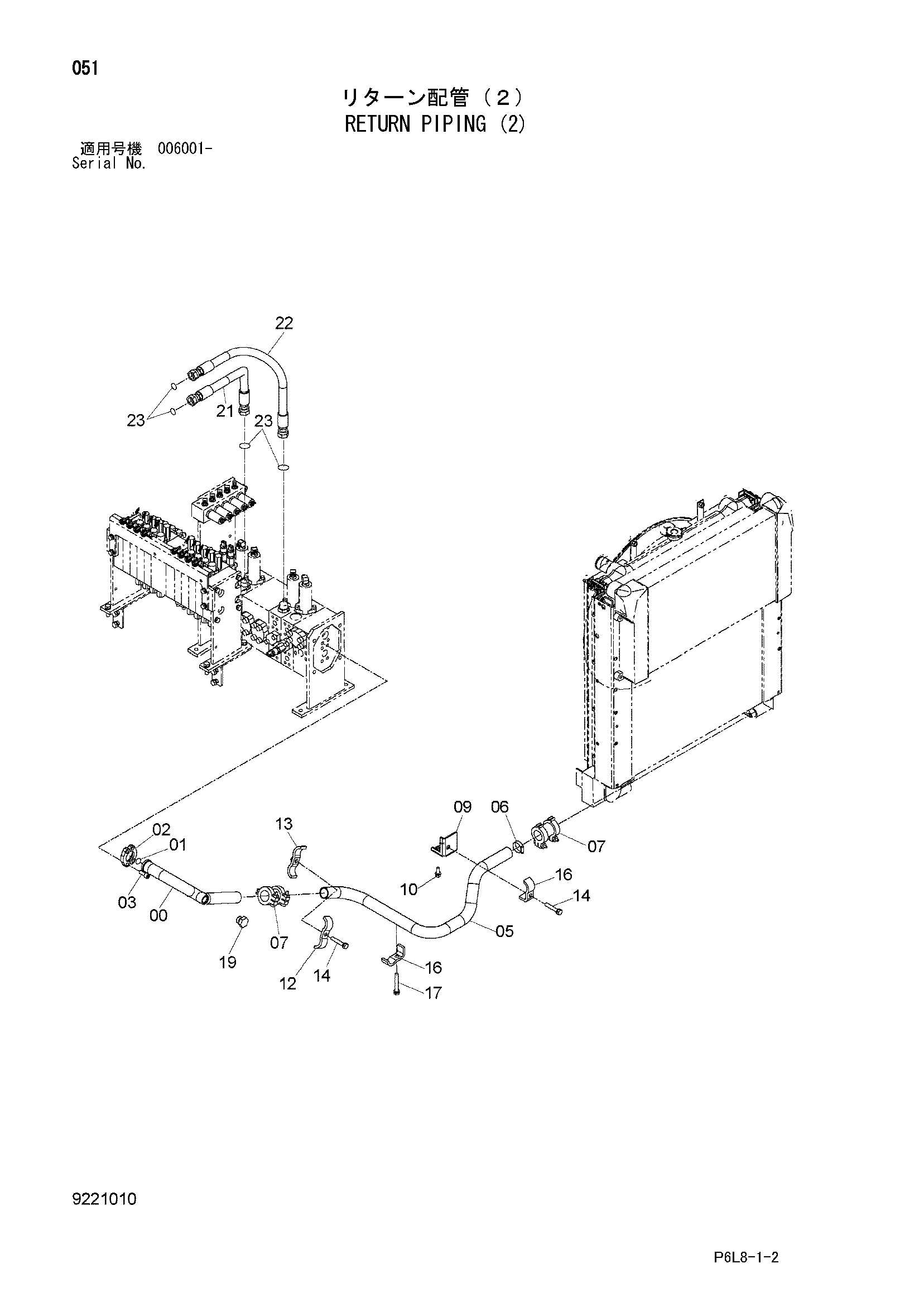

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090999 | Обратная трубка | 1 |
| 01 | 4508805 | Уплотнительное кольцо | 1 |
| 02 | 4154614 | Разъёмный фланец | 2 |
| 03 | J781230 | Болт с внутренним шестигранником | 4 |
| 05 | 2046174 | Обратная трубка | 1 |
| 06 | 4011675 | Хомут шланга | 1 |
| 07 | 4069801 | Муфта | 2 |
| 07A | 4196259 | Уплотнение кольцо | 2 |
| 09 | 8086057 | Кронштейн | 1 |
| 10 | J021030 | Болт с шайбой | 2 |
| 10 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 12 | 4053696 | Хомут трубки | 1 |
| 13 | 9756186 | Хомут трубки | 1 |
| 14 | J011270 | Болт с шайбой | 2 |
| 14 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 16 | 4053698 | Хомут трубки | 2 |
| 17 | J011280 | Болт с шайбой | 1 |
| 17 | J271280 замена: J901280 | Болт с шайбой | 1 |
| 19 | A885006 | Пробка | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4332951 | Шланг | 1 |
| 22 | 4323278 | Шланг | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
