Боковой конвейер трубопроводы — HITACHI ZR420JC

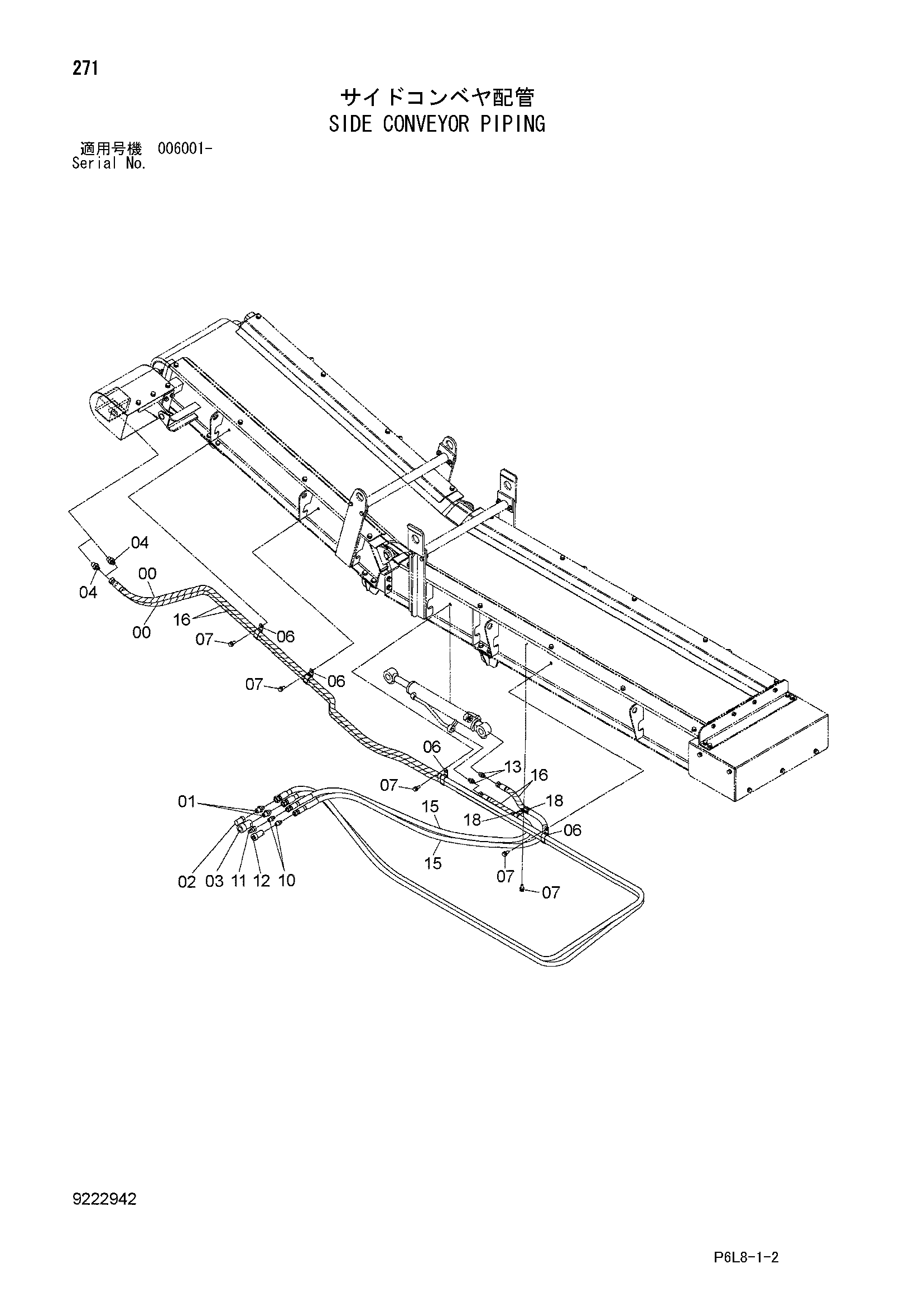

Заводская схема «Боковой конвейер трубопроводы» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4488798 замена: 4619333 | Шланг | 2 |
| 00 | 4619333 | Шланг | 2 |
| 01 | 4221287 | Адаптер | 2 |
| 02 | 4033129 | Самоуплотняющееся соединение | 1 |
| 02A | 4048090 | Пылезащитный колпачок | 1 |
| 03 | 4033130 | Самоуплотняющееся соединение | 1 |
| 03A | 4048091 | Пылезащитный колпачок | 1 |
| 04 | A852144 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4190266 | Зажим | 3 |
| 06 | 4190266 | Зажим | 4 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07 | J271025 | Болт с шайбой | 5 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 10 | 4215650 | Адаптер | 2 |
| 11 | 4022908 | Самоуплотняющееся соединение | 1 |
| 11A | 4072596 | Колпачок | 1 |
| 12 | 4022907 | Самоуплотняющееся соединение | 1 |
| 12A | 4072595 | Колпачок | 1 |
| 13 | A852123 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4614408 замена: 4623222 | Шланг | 2 |
| 15 | 4623222 | Шланг | 2 |
| 16 | 4044420 замена: 4327294 | Защитный кожух | 14 |
| 16 | 4327294 | Защитный кожух | 14 |
| 18 | 4190277 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
